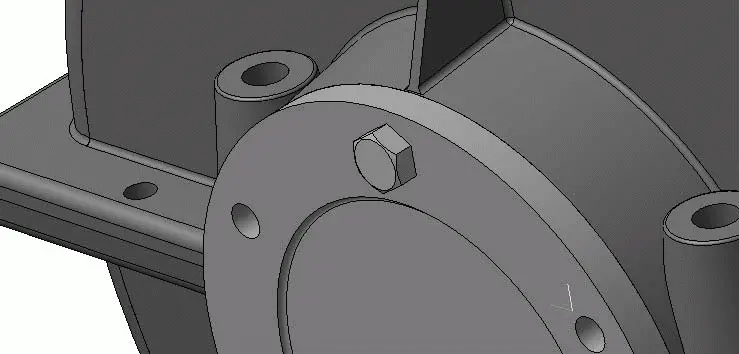

Рис. 3.119.Использование автосопряжений при вставке библиотечного элемента

В остальные отверстия вставлять винты не надо: мы заполним их с использованием команд создания массивов.

Перейдите на панель инструментов Вспомогательная геометрия и с помощью уже знакомой нам команды Ось конической поверхности постройте прямо в сборке вспомогательную ось. В качестве базовой поверхности для операции укажите боковую цилиндрическую грань крышки подшипника.

Нажмите кнопку Массив по концентрической сетке панели Редактирование сборки. Перейдите на вкладку Выбор объектов панели свойств и нажмите кнопку Компоненты. После этого в дереве сборки выделяйте компоненты, которые необходимо копировать. У нас всего один такой компонент – болт, фиксирующий подшипниковую крышку. Затем перейдите на вкладку Параметры, нажмите кнопку Ось массива и в дереве сборки или в окне модели выделите вспомогательную ось. В поле N 2 введите количество копий по кольцевому направлению равное 6. Для построения массива нажмите кнопку Создать объект (рис. 3.120).

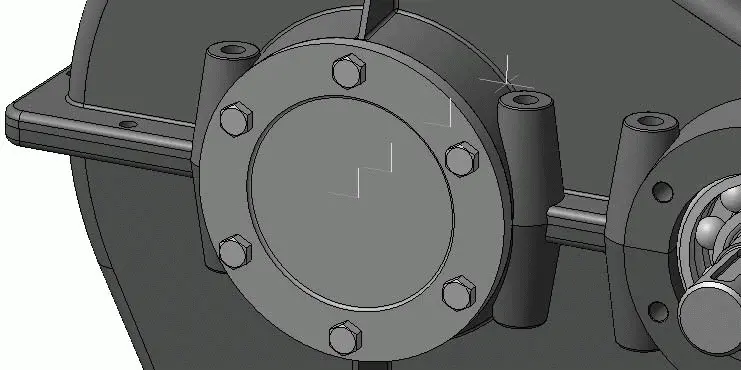

Рис. 3.120.Размещение винтов на крышке подшипника с помощью копирования по массиву

Установите крышки и винты на оставшиеся три подшипниковых узла.

Примечание

Поскольку нам больше не придется вставлять в сборку компоненты, привязываясь к началу координат, можете отключить отображение начал координат всех компонентов, так как они только портят внешний вид сборки. Для этого воспользуйтесь командой меню Вид → Скрыть → Начала координат. С помощью других команд меню Вид можете скрыть и другие конструктивные элементы сборки (оси, плоскости, трехмерные кривые и пр.).

Закрыв крышками все подшипники, добавим в сборку элементы крепежа, стягивающие корпус и крышку у бобышек. Вообще говоря, при создании редуктора в реальных условиях сначала соединяются между собой корпус и крышка с помощью болтов на фланцах и бобышках и лишь после этого на подшипники ставятся крышки. Однако при построении модели сборки важен только конечный результат (то есть готовая модель сборки), а порядок добавления деталей в сборку и способы их сопряжения имеют второстепенное значение.

Раскройте в Менеджере библиотек библиотеку крепежа, перейдите в папку БОЛТЫ и выберите строку Болты с шестигранной головкой. Настройте параметры добавляемого в сборку библиотечного элемента следующим образом: диаметр – 14 мм, длина – 160 мм (длина болта определяется с учетом того, что суммарная длина обеих бобышек составляет 140 мм). Используя автосопряжения при вставке компонента из библиотеки, установите болт в отверстие одной из бобышек крышки редуктора (рис. 3.121, а ). Перейдите в библиотеке крепежа в папку ШАЙБЫ и выберите строку Шайбы пружинные. Появится окно настройки параметров трехмерных моделей пружинных шайб. Из раскрывающегося списка Тип выберите пункт Нормальные, а из списка Диаметр стержня – значение 14. Запустите процесс построения и вставки шайбы в сборку, нажав кнопку OK. С помощью автоматического наложения сопряжений сразу поместите фантом шайбы на вставленный в бобышку болт, а затем совместите торцевую поверхность шайбы с нижней опорной поверхностью бобышки корпуса (рис. 3.121, б ). Аналогично добавьте в сборку гайку, тем самым завершив формирование крепежного элемента. Для этого в библиотеке крепежа перейдите в папку ГАЙКИ и выберите строку Гайки шестигранные. В появившемся окне из раскрывающегося списка Тип выберите пункт Нормальные, а также задайте диаметр гайки равным 14 мм. Все остальные настройки можете не изменять. Нажмите кнопку ОK и совместите отверстие фантома гайки со стержнем болта, а ее торцевую поверхность – с нижней торцевой поверхностью шайбы. Зафиксируйте компонент, нажав кнопку Создать объект. Получится готовое болтовое соединение бобышек корпуса и крышки редуктора (рис. 3.121, в ).

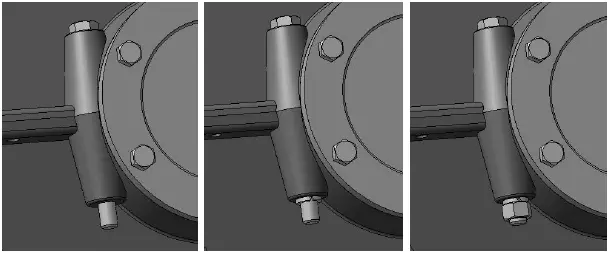

Рис. 3.121.Формирование болтового соединения с помощью библиотечных элементов: добавление болта ( а ), шайбы ( б ) и гайки ( в )

Теперь необходимо создать такие же крепежные элементы на всех бобышках в редукторе. Можно, конечно, один за другим добавлять элементы из библиотеки крепежа, сопрягая их при вставке в сборку, и потратить на это большое количество времени. А можно применить команду построения массива и получить все крепежные элементы сразу.
