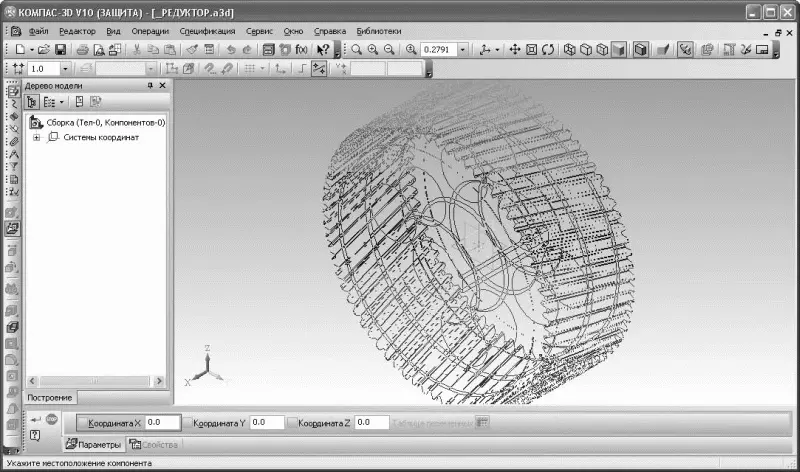

Рис. 3.108.Вставка компонента в сборку (фантом)

2. Необходимо совместить начало локальной системы координат колеса с началом системы координат документа-сборки. Это можно выполнить двумя способами: подвести указатель к началу координат и, когда возле него возникнет условное изображение точки, щелкнуть кнопкой мыши или ввести в соответствующие поля на панели свойств нулевые координаты. Больше ничего с колесом делать не надо: сопрягать его пока не с чем, а фиксацию для первого компонента система устанавливает автоматически. Можете только поменять название вставленной детали в дереве сборки.

Примечание

Признаком того, что компонент зафиксирован, является буква (ф) перед названием компонента в дереве сборки.

3. Теперь вставим в сборку ведомый вал. Вновь воспользуйтесь командой Добавить из файла и выберите файл модели ведомого вала (Вал ведомый.m3d). Как и при вставке колеса, совместите центр ЛСК добавляемой модели с началом координат сборки, после чего вставьте компонент, щелкнув кнопкой мыши (рис. 3.109). Колесо и вал были созданы таким образом, что при вставке моделей в точку начала координат зубчатое колесо получилось насаженным на вал, и нам опять ничего не придется сопрягать. Просто зафиксируйте модель вала в пространстве сборки (команда контекстного меню Включить фиксацию в дереве построений) и измените имя компонента в дереве сборки.

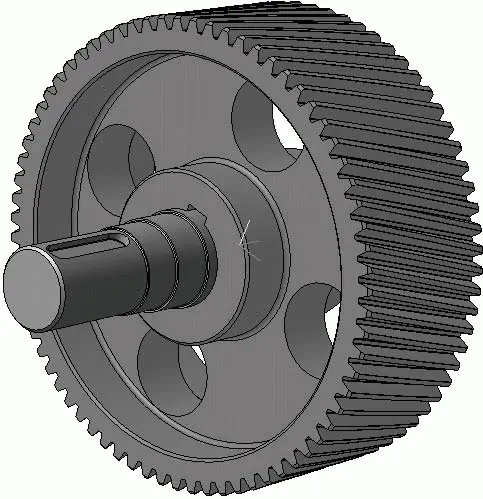

Рис. 3.109.Вставка ведомого вала в сборку

4. Следом за ведомым валом добавим в сборку ведущий вал-шестерню. Действуйте так же, как и при вставке ведомого вала и зубчатого колеса: просто вставьте вал-шестерню в точку начала координат сборки. Поскольку при построении модели шестерни мы смещали ее вправо на величину межосевого расстояния, а при вырезании первой пары зубьев эскиз размещали так, чтобы он автоматически вошел в зацепление с аналогичным эскизом колеса, то зубья передачи сразу после вставки войдут в зацепление (рис. 3.110). Вам опять не придется ничего делать, кроме фиксации компонента.

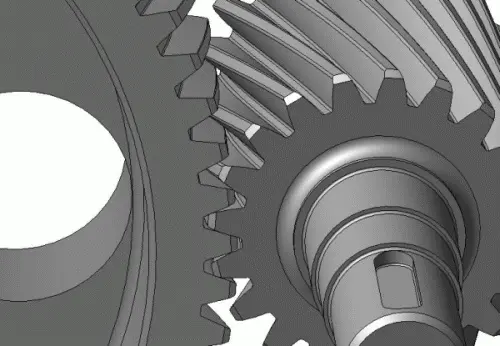

Рис. 3.110.Зубчатое косозубое зацепление

Как видите, мы уже вставили в сборку третью деталь, а группа сопряжений все еще пуста! Обратите внимание: мы получили зубчатое косозубое зацепление без единого сопряжения. А если бы мы не предприняли определенные меры при моделировании зубчатых венцов деталей зацепления, правильно соединить колеса было бы совсем не просто. В нашем же случае и зубья корректно зацепились и шестерня удалена от колеса ровно на межосевое расстояние, притом без каких-либо дополнительных усилий с нашей стороны.

5. Перейдем к сборке подшипниковых узлов на валах. С помощью команды Повернуть панели Вид разверните сборку в окне представления так, чтобы внешняя ступень ведомого вала была направлена к вам. Вставьте модель из файла Кольцо распорное.m3d в произвольную точку сборку сборки, недалеко от ведомого вала (рис. 3.111, а ). Сразу точно позиционировать кольцо не удастся, поэтому в данном случае не обойтись без сопряжений. Щелкните на кнопке Соосность панели инструментов Сопряжения. В качестве объектов для сопряжения по очереди укажите любую цилиндрическую поверхность сначала на распорном кольце, потом на ведомом валу. Задать объект для сопряжения можно только в окне модели, щелкнув на нем кнопкой мыши. При указании объект (грань, плоскость, ребро и пр.) подсвечивается красным цветом. Если вы ошиблись и неправильно выбрали объект, нажмите кнопку Указать заново на панели специального управления и вновь выберите объект. Если на панели специального управления нажата кнопка Автосоздание объекта, то сразу после задания цилиндрических граней на кольце и валу распорное кольцо переместится и примет такое положение, чтобы его ось и ось вала совпадали (рис. 3.111, б ). Осталось только подвинуть кольцо вверх по валу и упереть его в торец зубчатого колеса. Для этого нажмите кнопку Совпадение объектов панели Сопряжения и по очереди укажите в окне сборки плоскую боковую грань ступицы колеса и боковую грань кольца, которой она должна прилегать к колесу. Распорное кольцо сразу займет свое место (рис. 3.111, в ). Нажмите кнопку Перестроить, чтобы окончательно утвердить все изменения в положении объектов. Раскройте узел Группа сопряжений в дереве модели, чтобы убедиться, что в него добавлено два элемента, отвечающих каждому из добавленных в сборку сопряжений.
