10. Создайте ребро жесткости над местом крепления крышки подшипника тихоходного вала. Эскиз ребра разместите в плоскости XY приблизительно так, как показано на рис. 3.100.

Рис. 3.100.Эскиз ребра жесткости крышки редуктора

11. С помощью элементов управления панели свойств настройте параметры команды Ребро жесткости:

· положение ребра – в плоскости эскиза;

· направление построения – обратное;

· угол уклона ребра – 3°;

· толщина ребра (задается на вкладке Толщина) – 4 мм;

· тип построения тонкой стенки (выбирается из раскрывающегося списка на вкладке Толщина) – средняя плоскость.

12. Создайте ребро жесткости (рис. 3.101). Над местом крепления крышек подшипника ведущего вала ребро жесткости создавать не надо.

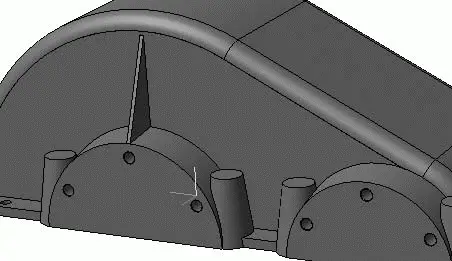

Рис. 3.101.Ребро жесткости

13. Вновь воспользуйтесь командой Зеркальный массив панели Редактирование детали и создайте копии боковой стенки бобышек и прочих элементов крышки, симметричных относительно плоскости ZY . Для этого после вызова команды и указания плоскости симметрии, выделите в дереве построения модели все формообразующие операции, кроме первых двух (выдавливания и кинематической), затем нажмите кнопку Создать объект.

14. Создайте отверстия под болты в бобышках и под подшипники в крышке способом, аналогичным описанному для корпуса. Чтобы упростить задачу, воспользуйтесь готовыми эскизами из модели корпуса редуктора.

15. Сформируйте скругления на фланцах, опорных площадках бобышек и прочих местах в модели крышки (рис. 3.102).

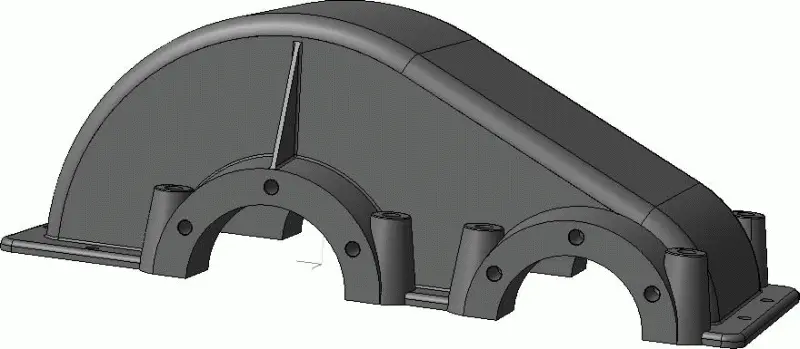

Рис. 3.102.Доработка крышки редуктора

16. Осталось сформировать отверстие, позволяющее осматривать внутренности редуктора без его остановки и разборки, а также четыре отверстия под болты, которые будут фиксировать крышку смотрового отверстия на крышке редуктора. Эти отверстия создадим при помощи команды Вырезать выдавливанием панели Редактирование детали, а эскиз для этой операции разместим на плоской грани верхней стенки редуктора. В эскизе необходимо построить прямоугольник размером 100 × 75, после чего создать скругления на его углах радиусом 10 мм каждое. Само размещение прямоугольника в эскизе не столь важно, главное, чтобы точка пересечения его диагоналей находилась на оси Y . Напротив середины каждой стороны прямоугольника создайте окружность радиусом 4, 5 мм. Центры верхней и нижней окружностей должны быть удалены от сторон прямоугольника на 12,5 мм, центры боковых окружностей – на расстояние вдвое меньшее (рис. 3.103).

Рис. 3.103.Эскиз для вырезания смотрового отверстия

Модель крышки редуктора готова (рис. 3.104).

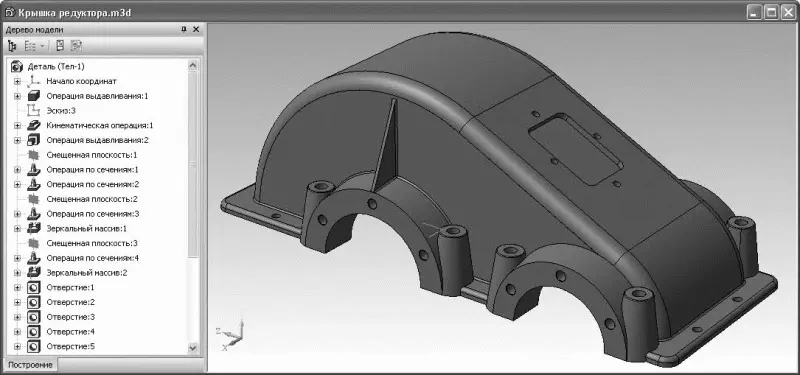

Рис. 3.104.3D-модель крышки редуктора

Файл этой модели Крышка редуктора.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

Все остальные детали редуктора (крышки подшипников, маслоудерживающие кольца, маслоуказательный жезл, крышка смотрового отверстия, ручка-отдушина, распорные кольца и пр.) совсем простые по сравнению с корпусом и крышкой. Большинство из них выполнены всего лишь одной или двумя формообразующими операциями (как правило, операцией вращения).

Для создания маслоудерживающих колец достаточно скопировать в эскиз их базовой (и одновременно единственной операции) контур профиля сечения половины кольца с чертежа, добавить ось и выполнить вращение (рис. 3.105). В модели редуктора есть два разных кольца: на ведомом и ведущем валах, поэтому создавать их придется отдельно (если быть точным, то маслоудерживающих колец четыре, но они попарно одинаковы, поэтому на каждый вал мы будем вставлять два кольца из одного файла).

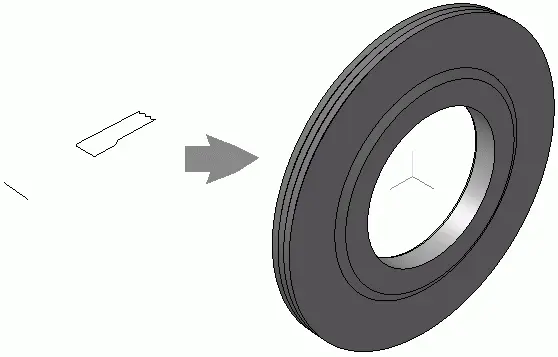

Рис. 3.105.Построение 3D-модели маслоудерживающего кольца
