Эскиз отверстий под подшипники будет содержать две окружности с диаметрами, равными диаметрам внешнего кольца подшипников ведущего и ведомого валов (соответственно 120 и 140 мм). Центр первой окружности (для ведомого вала) совпадает с точкой начала координат эскиза. Центр второй (меньшей) окружности смещен на 259 мм вправо по оси X (рис. 3.87). Сам эскиз должен быть размещен на плоскости ZY .

Рис. 3.87.Эскиз отверстий под подшипники в корпусе

28. Создайте отверстия с помощью вырезания выдавливанием. Направление вырезания – Два направления, способ выдавливания по каждому из направлений – До ближайшей поверхности. При выборе такого способа выдавливания нет необходимости указывать точное значение величины выдавливания – система определит его автоматически. Подтвердив выполнение операции вырезания, вы получите практически готовую модель корпуса редуктора (рис. 3.88).

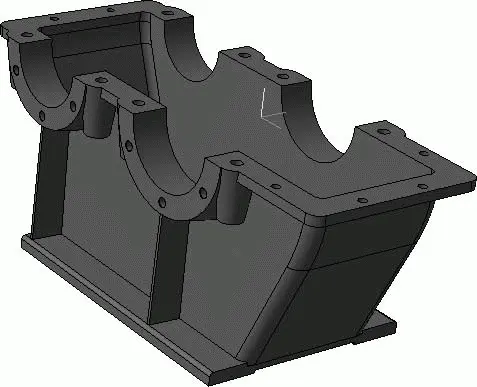

Рис. 3.88.Вырезание отверстий под болты в бобышках и под подшипники в корпусе

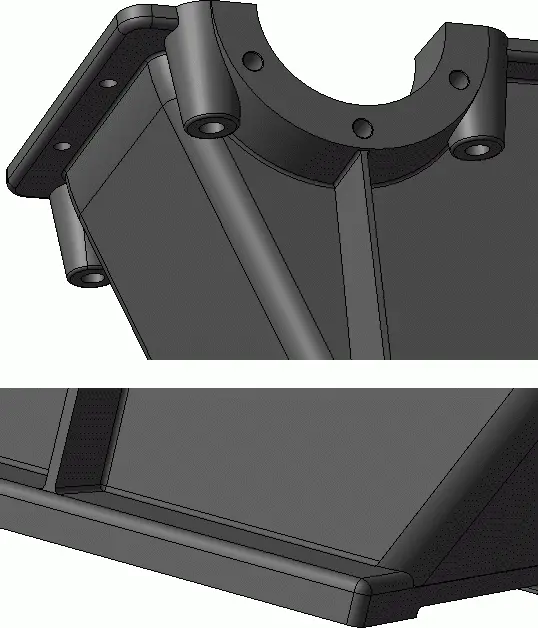

29. Для большей реалистичности модели добавьте скругления внутри и снаружи корпуса, на кромках, фланцах и пр. (рис. 3.89). Радиусы скруглений определяйте конструктивно. Постарайтесь за один вызов команды Скругление выполнять как можно скруглений ребер с одним радиусом.

Рис. 3.89.Скругления в модели

Иногда при попытке скругления нескольких ребер сразу система выдает сообщение Невозможно выполнить операцию скругления. Это означает, что программе не удается корректно рассчитать скругление определенного радиуса на каком-либо из выделенных ребер. В таком случае придется методом последовательного исключения перебирать все ребра или изменять их радиус, пока скругление не выполнится.

Совет

При выполнении операции Скругление вам в основном придется работать только с ребрами в окне модели. Чтобы другие объекты при этом не мешали, настройте фильтр выделения таким образом, чтобы система «видела» только ребра. Для этого активируйте панель Фильтры компактной панели и нажмите кнопку Фильтровать ребра. После выполнения скруглений снимите действие фильтра, щелкнув на кнопке Фильтровать все.

Модель практически готова, за исключением одного маленького, но непростого элемента: в передней стенке редуктора необходимо сформировать нишу, куда будет вставлен маслоуказательный жезл.

1. Запустите процесс построения эскиза на плоскости ZY . Перенесите в него с чертежа контур выступа на корпусе, в который вставлен маслоуказательный жезл. Обратите внимание: простым вращением мы не сможем получить трехмерный элемент требуемой формы, поэтому пока скопировать необходимо только образующую конуса-ниши, а отрезок, обозначающий опорную поверхность ниши, не трогать. Не забудьте, что после копирования изображения в эскиз его нужно будет симметрично отобразить относительно оси X .

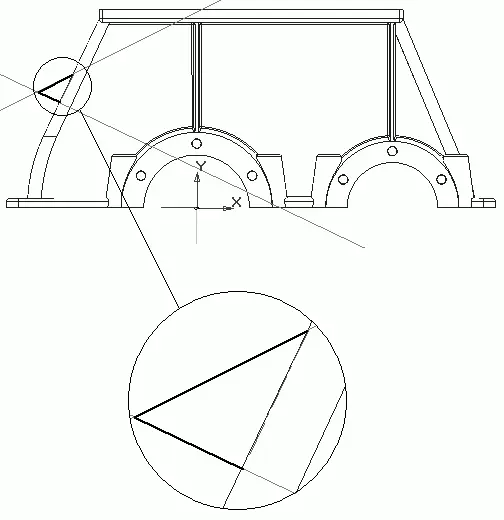

2. Постройте отрезок стиля Осевая, совпадающий с обводом корпуса (то есть с проекцией линии внешней поверхности передней стенки на плоскость эскиза). Создайте перпендикулярную вспомогательную прямую к этому отрезку (команда Перпендикулярная прямая панели Геометрия), проходящую через точку пересечения проекции опорной плоскости ниши для жезла и контура обвода корпуса. Создайте еще одну вспомогательную прямую так, чтобы она совпадала с первым (скопированным с чертежа) отрезком. Удлините этот отрезок вдоль построенной прямой до точки пересечения вспомогательных линий. Создайте еще один отрезок от точки пересечения прямых по нормали к осевой линии. Полученный эскиз показан на рис. 3.90.

Рис. 3.90.Контур ниши под маслоуказательный жезл

3. Выполните команду Операция вращения панели Редактирование детали для только что сформированного эскиза. Настройте ее на создание сфероида, после чего на вкладке Тонкая стенка запретите выполнение тонкой стенки. Из раскрывающегося списка Направление выберите пункт Средняя плоскость, а в поле Угол 1 введите значение 180 (в результате эскиз будет повернут на 90° в каждую сторону от плоскости эскиза). Завершите выполнение операции (рис. 3.91).
