14. Как видите, на корпусе вокруг мест крепления крышек не хватает бобышек под болты, стягивающих корпус и крышку редуктора. Создадим их. Выделите плоскость ZX и постройте в ней эскиз первого сечения бобышки (рис. 3.80). Координаты центра полуокружности посмотрите на чертеже. Они должны совпадать с координатами центра отверстия под болт в бобышке, а радиус полуокружности задайте равным 25, 5 мм.

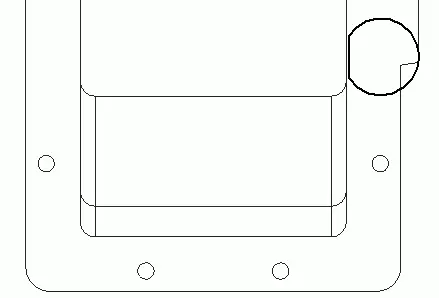

Рис. 3.80.Эскиз первого сечения бобышки

15. Наверное, вы уже поняли, что бобышки мы также будем создавать с помощью операции по сечениям. Из этого следует, что нам необходимо выполнить хотя бы еще одно сечение. Постройте вспомогательную плоскость, параллельную плоскости ZX и смещенную вниз от нее на величину 70 мм (высота бобышек, определенная с чертежа). Создайте на этой плоскости эскиз, в котором разместите окружность радиусом 16 мм. Центр окружности должен иметь те же координаты, что и центр дуги в эскизе первого сечения.

16. По двум построенным эскизам создайте операцию по сечениям, в результате получится первая бобышка со стороны ведомого вала. Чтобы создать вторую такую же бобышку (рис. 3.81), зеркально отобразите ее относительно плоскости XY . Для этого используйте команду Зеркальный массив панели Редактирование детали, после вызова которой сначала выделите в дереве построения плоскость симметрии, а затем объект для копирования – операцию по сечениям, сформировавшую первую бобышку. Для создания зеркальной копии нажмите кнопку Создать объект.

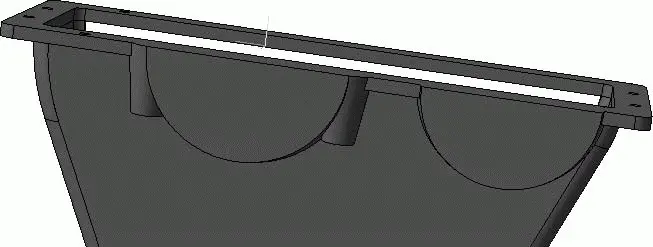

Рис. 3.81.Бобышки

17. По такому же принципу строятся бобышки на местах крепления крышек ведущего вала. Однако перед тем, как выполнить зеркальное отображение, необходимо будет создать вспомогательную плоскость, параллельную плоскости XY и смещенную от нее в обратном направлении на величину межосевого расстояния. Именно эту плоскость следует указать при следующем выполнении команды Зеркальный массив для создания копии бобышки справа от тихоходного вала.

18. Создадим отверстия под крепежные болты в местах крепления крышек подшипников. Выделите боковую плоскую грань, на которую будут устанавливаться крышки, и вызовите команду Отверстие на панели инструментов Редактирование детали. На панели Выбор отверстия укажите отверстие под именем Отверстие 04 и задайте для него следующие значения параметров: диаметр зенковки D – 13 мм, диаметр отверстия d – 12 мм (диаметр фиксирующих крышку винтов) и глубина отверстия H – 30 мм. Введите координаты точки привязки центра отверстия на опорной плоскости: абсцисса – 0, ордината – 85 (значение ординаты положительное, поскольку ось Y в эскизах на плоскостях, параллельных плоскости ZY , направлена вниз).

19. Выполните еще пять таких же отверстий на той же плоскости со следующими координатами: на ведомом валу – (–73, 61; 42,5) и (73, 61; 42,5), на ведущем валу – (–259; 75), (–194, 05; 37, 5) и (–323, 95; 37, 5). Координаты размещения отверстий можете рассчитать вручную, исходя из того, что радиусы размещения болтов на крышках ведомого вала – 85 мм, ведущего – 75, а болты смещены между собой на 60°. Однако значительно проще измерять эти координаты по центрам изображений шапочек фиксирующих винтов на главном виде чертежа редуктора. Отверстия под винты показаны на рис. 3.82.

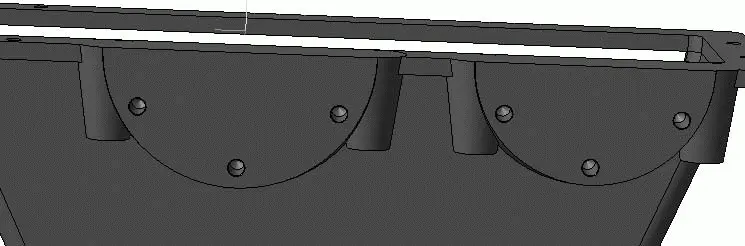

Рис. 3.82.Отверстия под фиксирующие винты в местах крепления крышек подшипников

20. Добавим днище модели корпуса. Эскиз для этого элемента копировать неоткуда, поэтому придется использовать смекалку и пространственное мышление и выполнить его самостоятельно. Оптимальной плоскостью для размещения эскиза является XY . Начните создания эскиза и добавьте в него следующие вспомогательные прямые:

· четыре горизонтальных прямых. Первая из них должна быть смещена вниз от оси X на 262 мм (самая нижняя точка редуктора), две следующие обозначают толщину днища (они выше первой прямой соответственно на 4 и 12 мм), и последняя прямая обозначает толщину опорного фланца корпуса, равную 17 мм (то есть абсцисса этой прямой составляет –245 мм);

· три вертикальных прямых. Первая будет проходить через точку начала координат, а две другие должны быть смещены от нее на 77, 5 и 144, 75 мм вправо. Последние две вертикальные линии обозначают границы опорных лап корпуса.
