1. Выделите правую боковую грань шестерни (правую, если смотреть на вал-шестерню с колеса). Запустите процесс создания эскиза, в котором создайте эскиз выреза между зубьями (рис. 3.68).

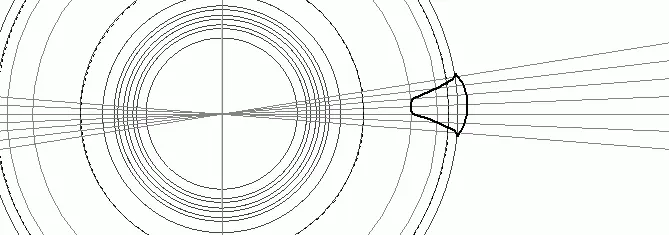

Рис. 3.68.Эскиз выреза между зубьями шестерни

Порядок построения эскиза следующий:

1) создайте вертикальную вспомогательную прямую, смещенную влево от начала координат эскиза на 259 мм;

2) постройте горизонтальную прямую, проходящую через центр начала координат. С помощью команды Вспомогательная прямая панели Геометрия постройте две линии, смещенные между собой на угол γ/8 вниз от горизонтальной прямой и четыре вспомогательных линии с таким же смещением вверх по горизонтали. Все эти линии должны проходить через точку начала координат. Угол γ равняется 360° / z ш( z ш– количество зубьев шестерни). Для нашей шестерни этот угол равен 2,25° (2°15');

3) создайте три окружности, выполненные стилем линии Вспомогательная, обозначающие делительную окружность, окружность впадин и выступов зубьев;

4) сформируйте изображение эскиза, как показано на рис. 3.68. Вместо эвольвент, как было сказано, постройте дуги по трем точкам. Создайте также небольшие скругления на ножке и головке зубьев. Верхнюю дугу немного выгните вверх, чтобы она прошла выше окружности вершин зубьев – при таком ее размещении вы можете быть уверены в том, что нужный шар материала будет вырезан полностью.

Примечание

Если вы совместите оба эскиза вырезов между зубьями колеса и шестерни в одной плоскости, то увидите, что вырезаемая пара зубьев соприкасается точно в точке зацепления. Зубья не очень точные, зато само зацепление выдержано достаточно четко.

2. Создадим направляющую для кинематического вырезания. Принцип построения повторяет процесс создания направляющей для вырезания первой пары зубьев колеса (команда Спираль цилиндрическая панели Пространственные кривые), поэтому далее приведены только параметры спирали:

· способ построения – По числу витков и шагу;

· количество витков – 0,125 (определяется конструктивно);

· шаг витков – 1332,4 мм (рассчитывается по формуле, выведенной ранее для угла наклона линии зубьев 15° и диаметра витков 114 мм);

· направление построения – обратное;

· направление навивки – левое;

· начальный угол спирали – 0° (по умолчанию витки должны начинаться непосредственно с эскиза, если вы разместили его, как показано на рис. 3.68);

· точка привязки – координаты в опорной плоскости спирали (–259;0);

· диаметр спирали – 114 мм.

Для подтверждения построения спирали нажмите кнопку Создать объект.

3. Все готово для кинематического вырезания. Нажмите кнопку Вырезать кинематически на панели инструментов Редактирование детали и укажите в качестве исходных объектов для операции эскиз профиля выреза и спираль-направляющую. Полученный вырез показан на рис. 3.69.

Рис. 3.69.Вырезание зубьев на шестерне

4. И наконец, размножим вырезы и сформируем зубчатый венец. С помощью команды Ось конической поверхности создайте конструктивную ось шестерни. Для этого после вызова команды укажите любую цилиндрическую поверхность вала-шестерни.

5. Нажмите кнопку Массив по концентрической сетке на панели Редактирование детали. В качестве оси для копирования укажите только что созданную конструктивную ось, а объектом копирования будет служить операция кинематического вырезания. Задайте количество копий по кругу равное 20 (количество зубьев шестерни) и нажмите кнопку Создать объект. Используйте команду Скрыть контекстного меню, чтобы убрать из модели вспомогательные элементы: две конструктивные плоскости, спираль и ось массива. 3D-модель вала-шестерни готова (рис. 3.70).

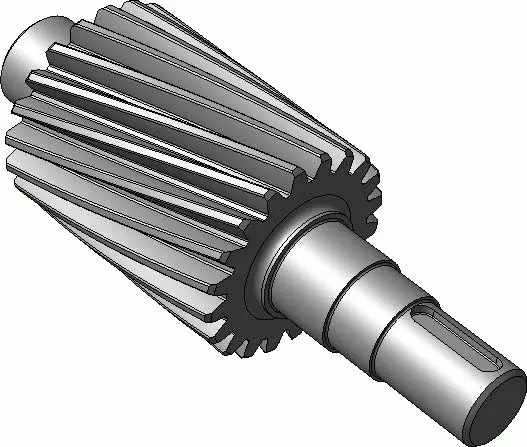

Рис. 3.70.3D-модель ведущего вала-шестерни

Файл этой модели Ведущий вал-шестерня.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

Корпусные детали механизмов (у нас это корпус и крышка редуктора) весьма сложны для моделирования из-за наличия различных конструктивных элементов: опорных лап, фланцев, бобышек, отверстий под крепежные болты и т. п. Более того, любая такая деталь (неважно, это корпус редуктора или самолета) кроме технологических должна отвечать определенным эстетическим требованиям, что еще более усложняет проектирование и моделирование изделия.
