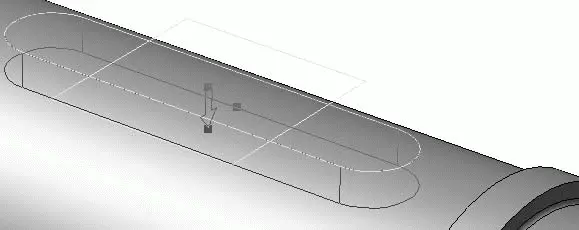

Рис. 3.64.Процесс вырезания шпоночного паза

Примечание

Если у вас вдруг нет под рукой сборочного чертежа редуктора, вы можете вставить контуры шпоночных пазов из библиотеки, как это было описано в гл. 2, или воспользовавшись командой Эскиз из библиотеки контекстного меню для выделенной плоскости или плоской грани. Эта команда позволяет сформировать в эскизе профиль того или иного конструктивного элемента, в частности и профиль сечения призматического шпоночного паза.

3. Повторите все указанные действия для выходного участка вала (вспомогательную плоскость сместите на 35, 5 мм в прямом направлении, а паз вырежьте на глубину 7, 5 мм). Создайте небольшое скругление (радиус 0,6 мм) на нижних гранях обоих пазов. Отключите видимость вспомогательных плоскостей, чтобы они не портили внешний вид вала.

Вот и все, модель ведомого вала редуктора готова (рис. 3.65). Не забудьте сохранить документ перед продолжением работы.

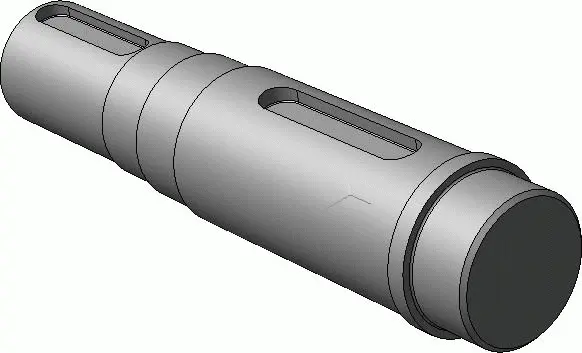

Рис. 3.65.3D-модель ведомого вала редуктора

Вы можете изучить полученную деталь, открыв файл Вал ведомый.m3d из папки Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Если вы помните, ведущий вал и зубчатая шестерня в нашем редукторе выполняются вместе. Создание этой детали во многом будет напоминать построение двух предыдущих, однако при моделировании вала-шестерни будет описано несколько неочевидных моментов. Во-первых, это положение эскиза выреза между зубьями (оно должно быть таким, чтобы после вставки шестерни в сборку зацепление получилось само собой), а во-вторых, это размещение самой модели в пространстве документа детали.

Поскольку в редукторе ось шестерни смещена от оси колеса по горизонтали на величину межосевого расстояния, предлагаю строить модель вала-шестерни не в начале координат, а сместив ее по оси Z на расстояние a ω , что позволит при сборке вставить модель шестерни, привязываясь к точке начала координат, и ничего больше не подгонять. Если при этом будет правильно размещен эскиз выреза между зубьями, то сборка зубчатого зацепления произойдет автоматически и вам не нужно будет накладывать ни одного (!) сопряжения на зубчатую пару. Этот пример очень хорошо продемонстрирует, насколько может упроститься сборка агрегата благодаря разумному построению его отдельных деталей.

1. Нажмите кнопку Смещенная плоскость на панели Вспомогательная геометрия и постройте вспомогательную плоскость, удаленную относительно плоскости XY (базовой) на расстояние 259 мм в обратном направлении (против направления оси Z ). Эта вспомогательная плоскость и будет теперь базовой для модели шестерни.

2. Выделите смещенную плоскость и запустите процесс построения эскиза на ней. Сформируйте контур вала-шестерни подобно тому, как мы формировали контур эскиза ведомого вала в предыдущем примере (рис. 3.66). Не забудьте создать скругления в эскизе в местах перехода одной ступени в другую, а также проследите, чтобы в контуре не было разрывов и самопересечений.

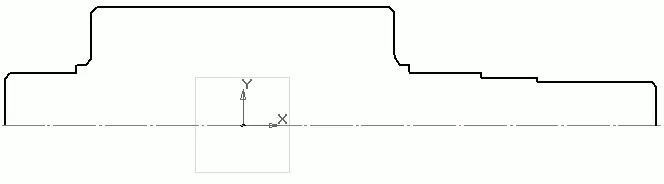

Рис. 3.66.Эскиз контура ведущего вала-шестерни

3. С помощью Операции вращения создайте основание модели вала-шестерни (вал необходимо выполнить сплошным сфероидом без тонкой стенки). На выходной ступени создайте шпоночный паз (эскиз можно скопировать с чертежа редуктора или построить самостоятельно по известным размерам) точно так же, как и для ведомого вала. Сначала создаем вспомогательную плоскость, а затем вырезаем паз выдавливанием на глубину 5, 5 мм (рис. 3.67). В свойствах детали настройте оптические свойства вала-шестерни по своему усмотрению.

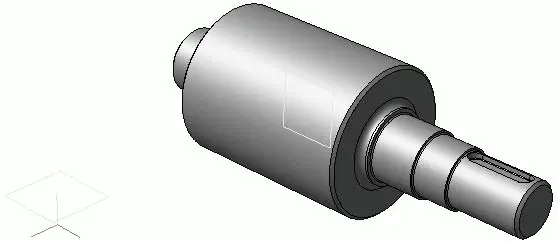

Рис. 3.67.Начало формирования модели ведомого вала

Далее приступаем к построению зубчатого венца. Порядок его формирования не отличается от создания зубчатого колеса: сначала создаем один вырез, а затем копируем его по концентрической сетке. Сам вырез между зубьями будет сформирован с помощью кинематического вырезания.
