6. Создав эти два эскиза, нажмите кнопку Кинематическая операция панели Редактирование детали и постройте переднюю стенку редуктора. В качестве базового эскиза укажите профиль стенки, а в качестве траектории – только что созданную кривую-контур корпуса. В группе кнопок Движение сечения нажмите кнопку Параллельно самому себе. Создайте кинематическую операцию. В результате к фланцу редуктора будет «приклеена» его передняя стенка (рис. 3.74).

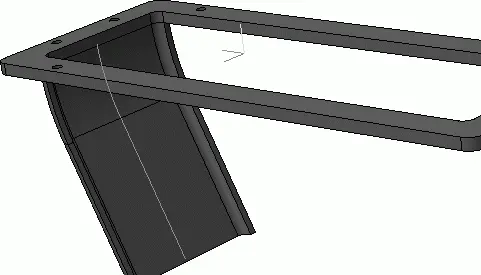

Рис. 3.74.Добавление передней стенки корпуса редуктора

7. Аналогично создайте и заднюю стенку корпуса редуктора. Эскиз кинематической операции будет иметь ту же форму, что и на рис. 3.72, только разместится на левой стороне фланца (в режиме редактирования эскиза – в нижней части эскиза). Направляющую можно скопировать с главного вида чертежа. Полученная стенка показана на рис. 3.75. Направляющие обеих операций кинематического «приклеивания» больше не будут использоваться, поэтому их можно спрятать.

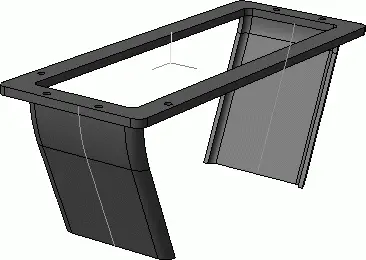

Рис. 3.75.Добавление задней стенки корпуса редуктора

8. Теперь можно перейти к построению боковой стенки. Ее можно выполнить обычным выдавливанием на величину толщины стенок, просто заполнив материалом детали промежуток между задней и передней стенками корпуса. Эскиз операции выдавливания должен повторять контуры краев уже построенных стенок и фланца корпуса (рис. 3.76). Опорная плоскость эскиза – внутренняя торцевая грань фланца (вдоль его длинной стороны). Полагаю, вам будет несложно его построить.

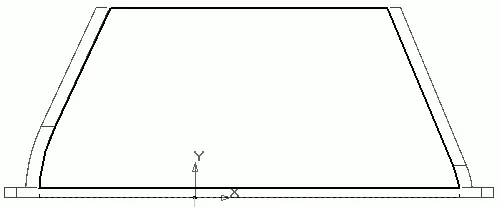

Рис. 3.76.Эскиз для выдавливания боковой стенки корпуса редуктора

9. Завершив построение эскиза, выполните операцию выдавливания, установив обратное направление действия операции, а величину выдавливания равной 8 мм (рис. 3.77).

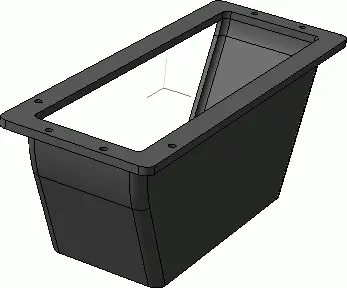

Рис. 3.77.Добавление боковой стенки корпуса редуктора

Вторую боковую стенку пока не создавайте, мы к ней приступим чуть позже.

10. Следующим шагом в построении модели корпуса будет создание мест крепления крышек подшипников. Вернитесь к чертежу редуктора и определите расстояние от внешней поверхности боковой стенки редуктора до опорной поверхности, на которую ложится торец крышки подшипника. Это расстояние составляет 40 мм. Создайте плоскость, смещенную наружу из корпуса редуктора, удаленную на указанное расстояние от внешней поверхности корпуса (напомню, для этого следует воспользоваться командой Смещенная плоскость).

Эту плоскость желательно сразу сделать невидимой. Создайте на этой плоскости эскиз, состоящий из полуокружности радиусом 100 мм (радиус крышки подшипника ведомого вала) с центром в точке начала координат и отрезка, соединяющего концы построенной дуги (рис. 3.78). Завершите создание эскиза.

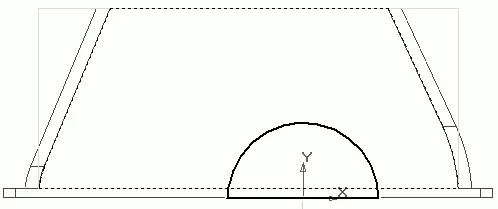

Рис. 3.78.Эскиз для формирования мест крепления крышек подшипника

11. Теперь создайте точно такой же эскиз на внешней грани боковой стенки корпуса (на той грани, относительно которой и была смещена на 40 мм вспомогательная плоскость). Только радиус полуокружности сделайте немного больше, например 106 мм, чтобы место крепления крышки было сформировано с небольшим уклоном. Обязательно соедините концы построенной дуги отрезком.

12. Нажмите кнопку Операция по сечениям на панели Редактирование детали. В качестве исходных объектов для данной команды укажите два только что созданных эскиза. В модели сформируется место под крышку подшипника ведомого вала (рис. 3.79) с небольшим уклоном, поскольку радиус полуокружности второго эскиза мы принимали немного большим.

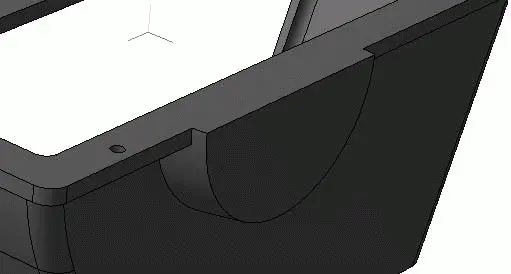

Рис. 3.79.Место крепления крышки подшипника

13. Аналогично постройте место крепления крышки подшипника ведущего вала. При этом используйте уже созданную смещенную плоскость и внешнюю грань стенки корпуса. Радиусы полуокружностей составляют 88 и 94 мм соответственно (размеры под крышку подшипника быстроходного вала). Кроме того, центры окружностей смещены в эскизах влево на величину межосевого расстояния передачи (259 мм). Материал, как и для тихоходного вала, добавьте с помощью операции по сечениям.
