21. Отталкиваясь от точек пересечения вспомогательных линий и используя команду Непрерывный ввод объектов панели Геометрия, постройте контур поперечного сечения днища (рис. 3.83).

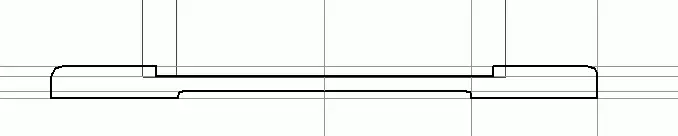

Рис. 3.83.Эскиз сечения днища корпуса

Совет

Можно сначала выполнить лишь половину эскиза, а затем симметрично отобразить ее относительно вертикальной осевой.

22. Закончив построение эскиза, вызовите команду Операция выдавливания. Выберите направление выдавливания – Два направления, задайте величину выдавливания в прямом и противоположном направлениях по 129 и 273 мм соответственно (эти значения устанавливаются на главном виде чертежа). Выполните операцию.

23. Нам необходимо создать два ребра жесткости в модели: по одному под каждой крышкой подшипника. Начнем с ребра жесткости на месте крепления крышки ведомого вала. Выделите в дереве модели ортогональную плоскость XY и постройте в ней эскиз ребра (рис. 3.84). Размеры не имеют большого значения, главное, чтобы концы контура, который в данном случае состоит всего из одного отрезка, находились в теле детали.

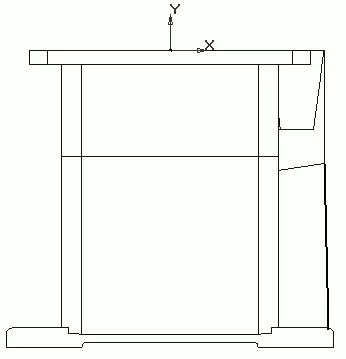

Рис. 3.84.Эскиз ребра жесткости

24. Выйдите из режима редактирования эскиза и нажмите кнопку Ребро жесткости на панели Редактирование детали. Настройте параметры операции следующим образом:

· положение ребра – в плоскости эскиза;

· направление построения – обратное;

· угол наклона – 3°;

· способ построения тонкой стенки (настраивается на вкладке Толщина) – Средняя плоскость;

· толщина ребра (задается на вкладке Толщина) – 4 мм.

После этого нажимайте кнопку Следующий сегмент (она размещена на вкладке Параметры) до тех пор, пока стрелка, отображающая направление построения уклона на фантоме операции, не будет указывать в сторону боковой стенки редуктора. После этого можете завершить настройку параметров операции и создать ребро жесткости (рис. 3.85).

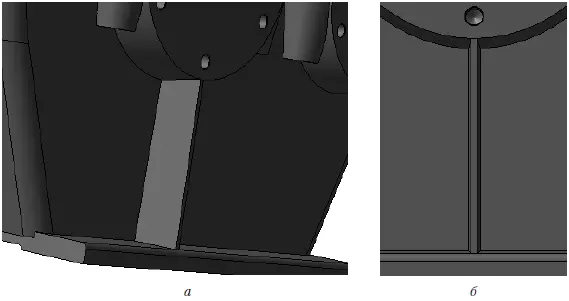

Рис. 3.85.Ребро жесткости: общий вид ( а ) и уклон в сторону корпуса ( б )

25. Аналогично выполните второе ребро, размещаемое под местом крепления крышки быстроходного вала. В качестве базовой плоскости для его эскиза выберите плоскость, относительно которой выполнялось зеркальное копирование правой бобышки на быстроходном валу (напомню, эта плоскость параллельна плоскости XY и находится на расстоянии 259 мм от нее). Параметрам формообразующей операции Ребро жесткости задайте такие же настройки, как и при построении первого ребра.

26. Вас, несомненно, интересует, как долго в модели будет оставаться огромная дыра на месте второй боковой стенки и не пора ли выполнять все описанные выше действия (создание отверстий, бобышек, ребер и т.п.) с другой стороны корпуса редуктора. Поспешу вас обрадовать: ничего подобного делать не придется! Все указанные элементы можно просто зеркально отразить.

Нажмите кнопку Зеркальный массив на панели Редактирование детали. Укажите в качестве плоскости симметрии плоскость ZY , а в качестве объектов копирования следующие элементы детали (их лучше выделять в дереве построения):

· операция выдавливания боковой стенки;

· операции добавления материала по сечениям, формирующие места крепления крышек и бобышки на корпусе;

· все отверстия под фиксирующие винты;

· ребра жесткости.

Нажмите кнопку Создать объект, чтобы получить зеркальную копию выбранных элементов (рис. 3.86).

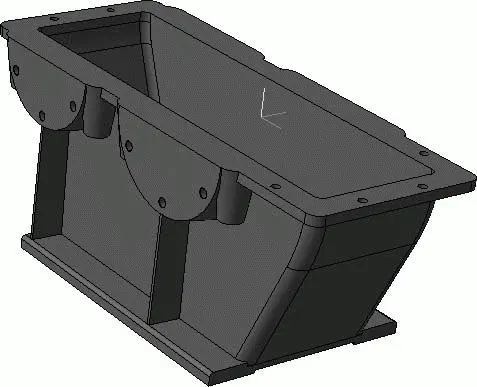

Рис. 3.86.Применение зеркального копирования при моделировании детали корпуса

27. Добавим в модели отверстия под болты в бобышках и отверстия в самом корпусе под подшипники обоих валов.

Для эскиза отверстий в бобышках выберите верхнюю плоскую грань фланцев, совпадающую с ортогональной плоскостью ZX . Само изображение эскиза скопируйте с вида сверху чертежа редуктора (при копировании в качестве базовой точки следует выбрать точку начала координат вида, а после вставки изображение повернуть на 90° против часовой стрелки). Для формирования отверстий в бобышках воспользуйтесь инструментом Вырезать выдавливанием панели Редактирование детали. Следует выбрать прямое направление вырезания (то есть в направлении нормали к плоскости эскиза), а величину выдавливания задать равной 70 мм (высота бобышек).
