Продолжим работу над моделью.

1. Выделите торцевую поверхность (плоскую боковую грань) обода колеса и постройте параллельную ей вспомогательную плоскость на расстоянии 2,5 мм (это для того, чтобы эскиз выреза в колесе размещался в той же плоскости, что и в шестерне, поскольку ширина шестерни больше ширины колеса на 5 мм). Чтобы выполнить данную операцию, используйте инструмент Смещенная плоскость панели Вспомогательная геометрия. Запустите процесс построения эскиза. В принципе, эскиз можно размещать в любом месте вдоль делительной окружности на вспомогательной плоскости. Однако вспомните одну из рекомендаций по построению трехмерных моделей: детали желательно создавать так, чтобы их как можно легче было разместить в сборке. Зубчатое колесо при сборке редуктора придется сопрягать с шестерней, а поскольку зацепление в рассматриваемой детали косозубое, это сделать будет не так просто (если вырезать зубчатый венец неаккуратно). Решение напрашивается само собой: необходимо так создавать вырез зубьев на колесе и шестерне, чтобы сразу после вставки в сборку они вошли в зацепление. Этого можно достичь, вырезая первыми в колесе и шестерне именно ту пару зубьев, которая и будет находиться в зацеплении. По данной причине мы создавали смещенную плоскость, а не строили эскиз прямо на боковой поверхности обода.

2. Постройте в эскизе вспомогательные окружности, обозначающие делительный диаметр, а также линию выступов и впадин зубьев. Создайте горизонтальную вспомогательную прямую, проходящую через центр колеса (точка начала координат эскиза). С помощью инструмента Вспомогательная прямая панели Геометрия отложите вниз от этой горизонтальной прямой шесть вспомогательных линий так, чтобы все они проходили через точку начала координат и были смещены между собой на угол γ/8, где γ = 360° / z к ( z к – количество зубьев колеса). В нашем случае этот угол будет равен 0,633° или 0°38'. Разделение угла профиля зуба γ на восемь частей условно и принято для облегчения построения (так будет проще сформировать зацепление). Не забывайте, что мы строим зубья упрощенно!

3. Привязываясь к сетке вспомогательных линий, постройте контур профиля выреза между зубьями (рис. 3.58). Вместо эвольвент создайте обычные дуги (команда Дуга по 3 точкам). Эти дуги обязательно должны проходить через точки зацепления, находящиеся на пересечении вспомогательной делительной окружности, а также первой и пятой вспомогательных прямых соответственно (учитывая только те прямые, которые откладывались под углом γ/8 от горизонтали). При желании вы можете также создать скругления на головках и ножках вырезаемых зубьев. Завершите редактирование эскиза.

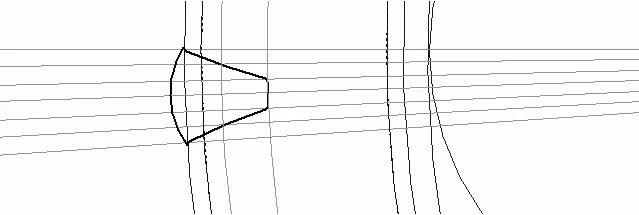

Рис. 3.58.Эскиз профиля выреза между зубьями

4. Теперь самое интересное – формирование спирали-направляющей. Перейдите на панель инструментов Пространственные кривые. В окне модели выделите вспомогательную плоскость (плоскость, в которой лежит эскиз выреза) и нажмите кнопку Спираль цилиндрическая на панели Пространственные кривые. Используя элементы управления на вкладке Построение панели свойств, настройте параметры создаваемой спирали следующим образом:

· способ построения – По числу витков и шагу;

· количество витков – 0,04 (определяется конструктивно во время построения таким образом, чтобы виток спирали был чуть больше ширины колеса);

· шаг витков – 4721,8 мм (как определяется, рассказано ниже);

· направление построения – Обратное направление (обратное относительно нормали к базовой плоскости спирали);

· направление навивки – Правое;

· начальный угол спирали – 182°. Это угол, который задает начало первого витка на опорной плоскости спирали. Он определяется приблизительно при построении (необходимо, чтобы начало витка попало внутрь контура эскиза выреза между зубьями – точное значение не важно);

· начальная точка спирали – совпадает с точкой начала координат опорной плоскости (то есть лежит на оси колеса);

· диаметр витков спирали (задается на вкладке Диаметр панели свойств) – равный делительному диаметру колеса (404 мм).

Нажмите кнопку Создать объект для завершения формирования спирали (рис. 3.59). Полученный объект лишь отдаленно напоминает спираль вследствие большого заданного шага витков и чрезвычайно малого их количества. Однако с математической точки зрения – это именно спираль. Для нас же главное, что эта кривая идеально описывает пространственное положение линии наклона зуба в косозубом колесе.
