5. Завершите создание эскиза и выполните команду Вырезать выдавливанием, установив направление выдавливания – Два направления, и величину выдавливания – Через все для обоих направлений. Обратите внимание: такое же удаление материала можно было выполнить с помощью двух операций вырезания: сначала отверстий на толщину диска, а потом паза – на ширину ступицы. Однако более рациональным является приведенное здесь решение, когда профили всех вырезов собраны в одном эскизе, а вырезание осуществляется насквозь через всю модель (в оба направления от плоскости эскиза). Полученная модель показана на рис. 3.56.

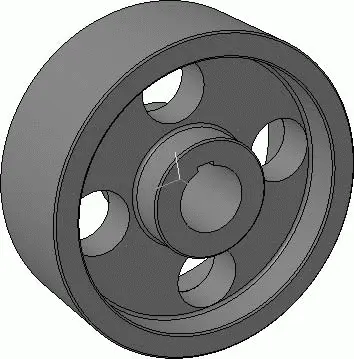

Рис. 3.56.Модель колеса без зубчатого венца

Теперь перейдем к самому сложному – созданию зубчатого венца колеса. Формирование будет происходить следующим образом: сначала мы выполним один вырез между зубьями в заготовке колеса, потом построим конструктивную ось, совпадающую с геометрической осью колеса, и скопируем полученный вырез по кругу (количество копий будет равно количеству зубьев). На словах это кажется несложным, но выполнить это не очень просто.

Как сформировать собственно вырез между зубьями? Если бы мы создавали прямозубое колесо, то это было бы несложно. Достаточно было бы выполнить эскиз профиля выреза между зубьями колеса в торцевой плоскости колеса, после чего вырезать его выдавливанием через все колесо. Однако у нас косозубое колесо с углом наклона линии зуба 15°. В этом случае вырез пройдет вдоль криволинейной траектории, огибающей поверхность венца колеса, проекция которой на нормальную плоскость составит указанный угол с осью колеса.

Существует много способов построения такого выреза. Они существенно зависят от программных средств для моделирования, предлагаемых тем или иным графическим редактором. В КОМПАС-3D наиболее удобны и приемлемы в плане ресурсоемкости два метода построения вырезов косозубого колеса.

Первый вариант – выполнение выреза по сечениям . При этом в модели колеса строятся эскизы-сечения, плоскости которых удалены от боковой поверхности колеса на величину l = i · b / ( n с– 1), где i – порядковый номер эскиза, b – ширина колеса, n с– количество сечений или эскизов. Первый эскиз лежит на торцевой плоскости зубчатого венца, последний – на противоположной торцевой плоскости, остальные равномерно размещены между ними. Каждая плоскость (сечение) содержит эскиз профиля выреза между зубьями, повернутый на угол α относительно изображения предыдущего эскиза. Этот угол определяется соотношением α = l · tg β / d к, где β – угол наклона линии зуба, d к– делительный диаметр зубчатого колеса (рис. 3.57).

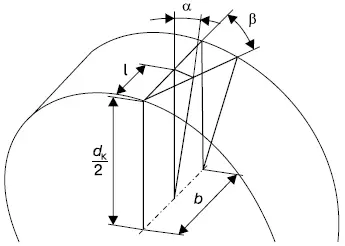

Рис. 3.57.Зависимость угла поворота эскиза α от расстояния до плоскости эскиза l

Данный способ подходит для программной реализации зубчатого венца, когда можно создать цикл, в котором одна за другой будут строиться смещенные плоскости, а в них – эскизы сечений, смещаемые на угол α. Создав операцию вырезания по сечениям, вы получите достаточно точный вырез между зубьями, однако этому методу свойственны некоторые недостатки. Материал, который вырезается между двумя смежными эскизами, все равно вырезается по прямой. Из этого вывод – чем больше эскизов, тем точнее получатся зубья в колесе, но при слишком большом количестве зубьев существенно затрудняется их построение и замедляется перестроение зубчатого венца. Хотя, в принципе, для не слишком широких колес достаточно всего 3–5 эскизов.

Второй способ – выполнение выреза между зубьями кинематической операцией . Суть метода состоит в том, что в модели колеса строится сегмент пространственной кривой, имитирующий линию наклона зуба. Вдоль этой кривой «протягивается» профиль выреза, формируя таким образом идеально точный вырез между зубьями. Кривая – это фрагмент спирали, угол подъема витков которой равен углу 90° – β (как вы уже знаете, β – угол наклона линии зуба). Такая спираль должна иметь очень большой шаг и малое количество витков (намного меньше единицы). Как построить такую спираль, будет описано далее, поскольку именно этот способ (как более точный) мы выберем для формирования выреза между зубьями зубчатого колеса.
