Autodesk - AutoCAD 2008. Руководство пользователя

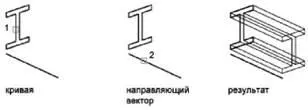

Сеть, представляющая общую поверхность сдвига, задаваемую криволинейной траекторией и направляющим вектором, строится командой П-СДВИГ. Криволинейная траектория может представлять собой отрезок, дугу, круг, эллипс, эллиптическую дугу, 2D или 3D полилинию, а также сплайн. Осью вращения может быть отрезок или разомкнутая полилиния (как 2D, так и 3D). Сеть, построенная командой П-СДВИГ, представляет собой набор параллельных многоугольников, идущих вдоль указанной траектории. Как показано на следующих иллюстрациях, исходный объект и направляющий вектор должны существовать на чертеже к моменту вызова команды.

Для построения сети вращения путем вращения контура объекта вокруг оси используется команда П-ВРАЩ. Команда П-ВРАЩ полезна для построения сетей с осевой симметрией.

Контур называется криволинейной траекторией, которая может представлять собой любую комбинацию отрезков, кругов, дуг, эллипсов, эллиптических дуг, полилиний, сплайнов, замкнутых полилиний, многоугольников, замкнутых сплайнов или колец.

Сеть в виде участка поверхности Кунса, определяемая четырьмя кромками, строится командой П-КРОМКА . Кромки могут представлять собой дуги, отрезки, полилинии, сплайны или эллиптические дуги; они должны попарно смыкаться в конечных точках. Участок поверхности Кунса это бикубическая (т.е. обладающая кубической кривизной как в направлении М, так и в направлении N) поверхность, натянутая на четыре пространственные кривые.

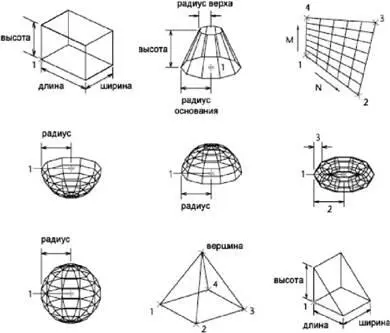

С помощью команды 3D можно создавать следующие 3D фигуры: ящики, конусы, чаши, купола, сети, пирамиды, сферы, торы (кольца) и клинья.

Для лучшего рассмотрения объектов, создаваемых с помощью команды 3D, следует задать направление просмотра, используя команды 3DОРБИТА, ДВИД и ТЗРЕНИЯ.

На приведенных ниже иллюстрациях цифрами обозначены последовательности точек, задаваемых для построения сети.

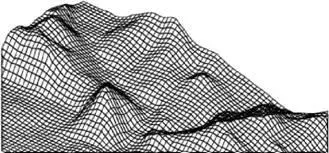

Команда 3DСЕТЬ позволяет строить полигональные сети, разомкнутые как в направлении M, так и в направлении N (по аналогии с осями X и Y плоскости XY). Замкнуть сеть можно с помощью команды ПОЛРЕД. Для построения несимметричных сетей используется команда 3DСЕТЬ. В большинстве случаев команда 3DСЕТЬ применяется в комбинации с командными (пакетными) файлами AutoCAD или LISP-программами, передающими в нее координаты вершин сети.

Ниже приведен текст командной строки, иллюстрирующий пример создания сети путем ввода пользователем координат всех ее вершин.

Пример:

Команда: 3dсеть

Размер сети в направлении М: 4

Размер сети в направлении N: 3

Вершина (0, 0): 10,1,3

Вершина (0, 1): 10,5,5

Вершина (0, 2): 10,10,3

Вершина (1, 0): 15,1,0

Вершина (1, 1): 15,5,0

Вершина (1, 2): 15,10,0

Вершина (2, 0): 20,1,0

Вершина (2, 1): 20,5,-1

Вершина (2, 2): 20,10,0

Вершина (3, 0): 25,1,0

Вершина (3, 1): 25,5,0

Вершина (3, 2): 25,10,0

Многогранные сети строятся командой ПГРАНЬ. Команда ПГРАНЬ чаще всего используется приложениями, а не напрямую пользователем.

Создание многогранной сети производится аналогично сети из четырехугольных ячеек. Вначале вводятся все вершины сети. Затем производится описание граней путем ввода номеров вершин, образующих каждую грань. В ходе построения сети можно изменять видимость кромок граней, а также устанавливать слои и цвета для их рисования.
