Задание высоты объектов позволяет моделировать объем.

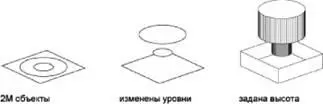

3D высотой объекта называется расстояние, на которое объект выдавлен выше или ниже своего уровня. Положительная высота означает выдавливание вверх (в положительном направлении оси Z), отрицательная выдавливание вниз (в отрицательном направлении оси Z), нулевая — рисование без выдавливания. Нулевая (0) высота означает отсутствие высоты объекта 3D. Направление Z определяет ориентацию создаваемого объекта относительно ПСК. Объекты, обладающие ненулевой высотой, можно раскрашивать. Они могут также скрывать другие объекты, расположенные позади.

Заданием высоты можно изменять внешний вид таких объектов, как:

■2D фигуры

■ дуги

■ круги

■ отрезки

■ полилинии (включая сглаженные сплайнами полилинии, прямоугольники, многоугольники, контуры и кольца)

■ текст (только однострочный текстовый объект, созданный с использованием шрифта SHX)

■ полосы

■ точки

Попытки изменения высоты других объектов не дают никакого эффекта.

Имеется возможность установить значение высоты для вновь создаваемых объектов с помощью системной переменной THICKNESS. Высоту уже имеющихся объектов можно изменять в палитре свойств. Задание трехмерной высоты относится к объекту как целому: различные его точки не могут иметь различные высоты.

Для наглядного просмотра объектов, обладающих ненулевой высотой, может понадобиться изменение положения точки зрения на 3D виде.

См. также:

■ Создание тел и поверхностей на основе объектов

Для задания 3D высоты вновь создаваемых объектов

1. Выберите меню Формат→Высота.

2. В командной строке введите значение высоты.

Новые объекты создаются с заданной 3D высотой.

ВЫСОТА

Для изменения 3D высоты существующих объектов

1. Выберите объекты, 3D высоту которых необходимо изменить.

2. Нажмите правую кнопку мыши на одном из объектов. Выберите "Свойства".

3. На палитре "Свойства" выберите "Высота" и задайте новое значение высоты.

Выбранные объекты отображаются с заданной 3D высотой.
