ОБРЕЗКА

Обрезка объекта по режущей кромке, заданной другими объектами

Системные переменные

EDGEMODE

Управляет режимом определения режущих и граничных кромок для команд ОБРЕЗАТЬ и УДЛИНИТЬ.

PROJMODE

Устанавливает текущий режим проецирования для операций обрезки и удлинения

Утилиты

Нет

Ключевые слова для команд

Нет

Объекты можно изменять, увеличивая или уменьшая их размеры как в одном направлении, так и с сохранением пропорций.

Кроме того, некоторые объекты можно растягивать, перемещая их конечные точки, вершины или определяющие точки.

С помощью команды УВЕЛИЧИТЬ можно изменить внутренний угол дуг и длину следующих объектов.

■ Отрезки

■ Дуги

■ Разомкнутые полилинии

■ Эллиптические дуги

■ Разомкнутые сплайны.

В зависимости от ситуации операция изменения длины работает либо подобно удлинению, либо подобно обрезке. Пользователь может:

■ Динамическое перетаскивание конечной точки объекта

■ Укажите новую длину или угол в процентах к общей длине или углу

■ Укажите приращение длины или угла, откладываемого от конечной точки

■ Укажите полную абсолютную длину объекта или внутреннего угла

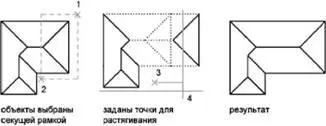

С помощью команды РАСТЯНУТЬ переместите конечные точки объектов, которые пересекают рамку выбора или расположены внутри нее.

■ Объекты, которые частично находятся в секущей рамке, растягиваются.

■ Объекты, которые полностью включены в секущую рамку, или выделены отдельно, перемещаются, а не растягиваются.

Для растягивания объекта нужно указать базовую точку и точку перемещения.

Для точного растягивания использовать объектную привязку, привязку к ручкам и ввод относительных координат.

С помощью команды МАСШТАБ можно увеличивать или уменьшать объект. Для масштабирования объекта нужно указать базовую точку и масштабный коэффициент. Можно также указать длину для использования в качестве масштабного коэффициента на основе текущих единиц чертежа.

Если масштабный коэффициент больше единицы, объект увеличивается, Значения в пределах от 0 до 1 уменьшают объект.

При масштабировании производится изменение размеров выбранного объекта во всех измерениях. Если масштабный коэффициент больше единицы, объект увеличивается, если меньше единицы уменьшается.

ПРИМЕЧАНИЕ. При использовании команды МАСШТАБ с объектами, масштаб для положения или места положения объекта изменяется относительно базовой точки операции масштаба, однако размер объекта не изменяется.

Масштабирование можно также выполнять по длине опорного отрезка. При масштабировании с помощью опорного отрезка используется имеющееся расстояние как основа для нового размера. При этом задается длина опорного отрезка в текущем масштабе и его новая длина. Пусть например, одна из сторон объекта имеет 4.8 единицы в длину. Необходимо таким образом масштабировать объект, чтобы она увеличилась до 7.5 единиц. Длина 4.8 является опорной.

Масштабирование по опорной длине можно применять ко всему чертежу. Это может понадобиться, например, если были неверно заданы единицы чертежа. Для этого нужно выбрать в чертеже все объекты. Затем, задав опцию "Опорный отрезок", выберите две точки и укажите новое расстояние между ними. Все объекты чертежа масштабируются соответственно.

См. также:

■ Разрыв и соединение объектов

Для растягивания объекта

1. Выберите меню Редактирование→Растянуть.

2. Выберите объект секущей рамкой.

Секущая рамка должна захватывать по крайней мере одну вершину или определяющую точку объекта.

3. Выполнить одно из следующих действий:

■ Введите значения относительных координат смещения в декартовой, полярной, цилиндрической или сферической системе координат. Не следует вводить знак @, так как уже предполагается ввод относительных координат. Нажмите ENTER на запрос второй точки перемещения.
