Сместите объект для создания нового объекта, подобного имеющемуся и расположенному на заданном расстоянии от него.

С помощью команды СМЕСТИТЬ можно создать новый объект, подобный выбранному объекту. Подобные круги или дуги имеют диаметр, больший или меньший радиуса исходного, в зависимости от того, как задано смещение.

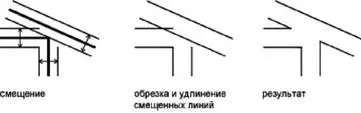

Создание подобных объектов с последующей обрезкой или удлинением концов является эффективным методом построений.

Можно строить следующие подобные объекты:

■ Отрезки

■ Дуги

■ Круги

■ Эллипсы и эллиптические дуги (в результате образуются сплайны овальных форм)

■ Двумерные полилинии

■ Прямые и лучи

■ Сплайны

Обрезка двумерных полилиний и сплайнов происходит автоматически, если расстояние смещения превышает значение, допустимое для размещения создаваемого подобного объекта.

Закрытые 2D полилинии, которые смещаются для создания более крупных полилиний, приводят к зазорам между сегментами. Системная переменная OFFSETGAPTYPE контролирует закрытие зазоров.

Для построения подобного объекта путем задания смещения

1. Выберите меню Редактирование→Смещение.

2. Задать расстояние смещения.

Смещение задается с помощью устройства указания или вводом с клавиатуры.

3. Выберите исходный объект.

4. Укажите сторону смещения.

5. Выберите для смещения следующий объект или нажмите ENTER для завершения команды.

Редактирование

ПОДОБИЕ

Для построения подобного объекта, проходящего через точку

1. Выберите меню Редактирование→Смещение.

2. Задайте расстояние смещения.

3. Выберите исходный объект.

4. Укажите точку, через которую должен проходить новый объект.

5. Выберите для смещения следующий объект или нажмите ENTER для завершения команды.

Редактирование

ПОДОБИЕ

Команды

ПОДОБИЕ

Построение концентрических кругов, параллельных отрезков и кривых

Системные переменные

OFFSETDIST

Устанавливает расстояние смещения по умолчанию

OFFSETGAPTYPE

Управляет зазорами между сегментами, возникающими при смещении замкнутых полилиний

Утилиты

Нет

Ключевые слова для команд

Нет

Зеркальное отображение позволяет создавать зеркальные копии объектов относительно заданной оси.

Функция зеркального отражения помогает быстро создавать симметричные объекты, так как достаточно построение лишь половины объекта с последующим зеркальным отражением вместо построения целого объекта.

Зеркальное отображение объектов производится относительно оси отражения. Ось отражения задается двумя точками. Можно выбрать удаление или сохранение исходных объектов.

Согласно настройкам по умолчанию при зеркальном отражении тексты, атрибуты и описания атрибутов в зеркальном изображении не обращаются справа налево и не переворачиваются вверх ногами. Выравнивание и отступ текста остаются такими же, как до операции зеркального отражения. Если обращение текста справа налево все-таки необходимо, задайте значение 1 для системной переменной MIRRTEXT.

Переменная MIRRTEXT влияет на текст, который создан с помощью команд ТЕКСТ, АТОПР или МТЕКСТ, а также на описания атрибутов и переменные атрибуты. При зеркальном отражении блока текст и постоянные атрибуты, являющиеся частью вставленного блока, обращаются независимо от состояния параметра MIRRTEXT.
