С помощью команды 3DЗЕРКАЛО, можно зеркально отразить объекты относительно указанной плоскости отражения. Плоскость отражения может представлять собой:

■ Плоскость построения 2D объекта

■ Плоскость, параллельная одной из плоскостей координат ( XY , YZ или XZ) текущей ПСК и проходящая через заданную точку

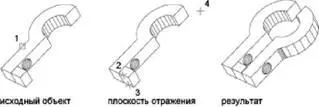

■ Плоскость определяется тремя указанными точками (2, 3 и 4)

Для зеркального отображения объектов

1. Выберите меню Редактирование→Зеркало.

2. Выберите отображаемые объекты.

3. Укажите первую точку оси отражения.

4. Укажите вторую точку.

5. Нажмите ENTER для сохранения исходных объектов или введите удля их удаления.

Редактирование

ЗЕРКАЛО

Для зеркального отображения 3D объектов

1. Выберите меню Редактирование→3D операции→3D зеркало.

2. Выберите отображаемый объект.

3. Укажите три точки, определяющие плоскость отражения.

4. Нажмите ENTER для сохранения исходных объектов или введите удля их удаления.

3DЗЕРКАЛО

Команды

ЗЕРКАЛО

Зеркальное копирование объектов

3DЗЕРКАЛО

Создание зеркальной копии объектов относительно заданной плоскости

Системные переменные

MIRRTEXT

Управляет отображением текста с помощью команды ЗЕРКАЛО

Утилиты

Нет

Ключевые слова для команд

Нет

Имеется несколько способов регулировки размеров существующих объектов относительно других объектов, как с соблюдением симметрии, так и без соблюдения симметрии.

Объекты можно обрезать или удлинять так, чтобы они заканчивались точно на граничных кромках, определяемых другими объектами.

Таким образом, вначале можно создать такой объект, как отрезок, а затем изменить его длину, точно ограниченную с разных сторон другими объектами.

Объекты, выбираемые для определения граничных или режущих кромок, не обязательно должны пересекаться с обрезаемыми объектами. В операции могут участвовать и продолжения кромок, т.е. объекты удлиняются/обрезаются в точках воображаемых пересечений с кромками.

Если контур не задан, то нажатие клавиши ENTER на запрос "Выберите объект" превращает все отображаемые объекты в потенциальные контуры.

ПРИМЕЧАНИЕ. Для выбора режущих или граничных кромок, в которые входят блоки, можно использовать только параметры "Одиночный", "Секущая рамка", "Линия" и "Выбрать все".

Имеется возможность обрезки объекта точно по режущей кромке, задаваемой одним или несколькими объектами.

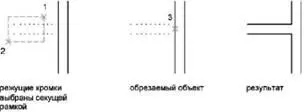

Например, можно производить обрезку ненужных участков линий в месте пересечения двух стен.

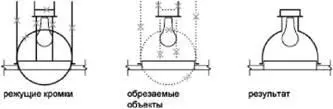

Один и тот же объект может быть одновременно и режущей кромкой, и обрезаемым объектом. Например, на чертеже осветительного прибора окружность является режущей кромкой для прямых линий, и в то же время обрезается сама.

При обрезке составных объектов следует внимательно относиться к способам выбора режущих кромок и обрезаемых объектов. В следующем примере режущие кромки выбираются секущей рамкой.

В следующем примере обрезаемые объекты выбираются с помощью линии выбора.

Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Вместо указания режущей кромки следует просто нажать ENTER. Далее, после выбора обрезаемых объектов, ближайшие отображаемые объекты выступают в качестве режущих кромок. В следующем примере производится обрезка ненужных участков линий в месте пересечения стен.

Имеется возможность обрезать объекты до их ближайших пересечений с другими объектами. Удерживая клавишу SHIFT нажатой, выберите объекты для удлинения.
