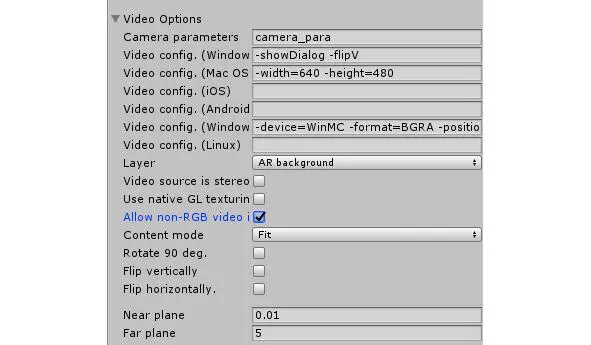

При этом в свойствах ARController скрипта в разделе Video Options в поле Layer должен быть выбран 8 слой сцены, а также выбрана опция Allow non-RGB video.

С помощью меню Create/Create Empty Child создадим объект GameObject, дочерний для объекта Scene root, который назовем Marker. Перетащим из папки Scripts в объект Marker скрипт ARTrackedObject, представляющий маркер. Его дочерние объекты будут автоматически прикрепляться к этому маркеру.

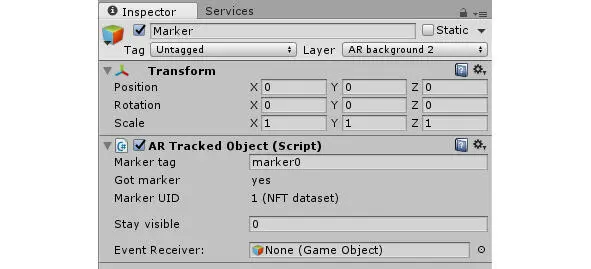

В свойствах скрипта ARTrackedObject в поле Marker tag введем тот же идентификатор, что и в поле Marker tag свойствах скрипта ARMarker.

К объекту Marker прикрепим дочерний объект – 3D модель.

Нажмем правой кнопкой мышки на объекте Scene root и прикрепим к нему дочерний объект Camera.

Перетащим из папки Scripts в объект Camera скрипт ARCamera, связывающий Unity камеру с AR контентом.

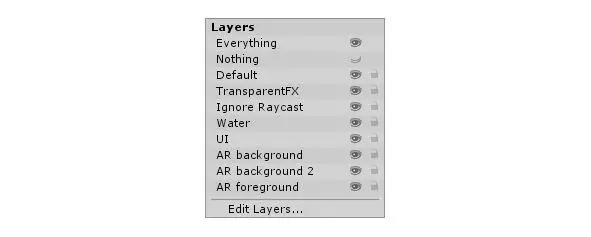

В свойствах объекта Camera в поле Culling Mask выберем 9 слой сцены.

Нажмем кнопку проигрывания сцены и поднесем к камере маркер – должен появиться 3D объект.

Для сборки Android приложения в меню File выберем Build Settings, кнопкой Add Open Scenes добавим нашу сцену, выберем платформу Android и нажмем кнопку Player Settings.

В поле Company Name введем имя пакета, в поле Product Name введем имя приложения, в разделе Other Settings в поле Bundle Identifier введем com. [Company Name]. [Product Name]. В других разделах введем остальные настройки приложения.

В каталоге Plugins/Android откроем файл манифеста AndroidManifest. xml и в атрибуте package введем com. [Company Name]. [Product Name]. После этого нажмем Build и соберем APK файл Android приложения.

Скачаем и установим:

Java Development Kit 1.7+

Android Studio IDE 1.5.x+

Android SDK

Git

При установке Git в окне Adjusting your PATH environment выберем Use Git from Git Bash only, в окне Configuring the line ending conversions выберем Checkout Windows-style, commit Unix-style line ends.

Для установки Android NDK откроем Android Studio и в меню File откроем Project Structure.

Воспользуемся ссылкой Download Android NDK.

В результате в каталоге Android SDK будет создана папка ndk-bundle, содержащая Android NDK.

Установим переменные среды.

ANDROID_HOME = …\android-sdks

ANDROID_NDK_ROOT = %ANDROID_HOME%\ndk-bundle

NDK = %ANDROID_HOME%\ndk-bundle

;%NDK%\ добавить в Path

Из GitHub скачаем и распакуем artoolkit5 и в папке artoolkit5\android запустим Git скрипт build.sh и build_native_examples.sh.

Возможно, в скрипте нужно будет вывести переменную $WinsVerNum и поменять ее значение в коде $WinsVerNum = «6.3».

else #Checking for Windows in a non-cygwin dependent way.

WinsOS=

if [[$OS]]; then

WinsVerNum=$ {OS##*-}

echo $WinsVerNum

if [[$WinsVerNum = «10.0» || $WinsVerNum = «6.3»]]; then

if [[$WinsVerNum = «10.0»]]; then

WinsOS=«Wins10»

else

WinsOS=«Wins8.1»

fi

echo Building on Microsoft $ {WinsOS} Desktop \ ($ {ARCH} \)

export HOST_OS=«windows»

NDK_BUILD_SCRIPT_FILE_EXT=".cmd»

CPUS=`/usr/bin/nproc`

fi

fi

fi

if [[! $CPUS]]; then

echo **Development platform not supported, exiting script**

read -rsp $«Press enter to continue…\n’

exit 1

В результате будет сгенерирована папка libs с файлами libARWrapper.so и libc++_shared.so для различных CPU архитектур в папке artoolkit5\android, а также в проектах каталога artoolkit5\AndroidStudioProjects.

Откроем Android Studio и откроем проект ARSimpleProj каталога AndroidStudioProjects.

В меню File откроем Project Structure и увидим, что модуль аRSimple имеет зависимость от модуля аRBaseLib, представленного проектом ARBaseLibProj. Если этой зависимости нет, ее нужно добавить с помощью меню File/Project Structure.

Библиотека ARBaseLib предоставляет Java классы ARToolKit, ARActivity и ARRenderer для создания ARToolKit приложения и обеспечивает с помощью JNI связь с нативной C++ библиотекой ARWrapper, представленной файлами libARWrapper.so и libc++_shared.so, которая управляет жизненным циклом ARToolkit приложения, включая инициализацию, добавление маркеров и др.
