Nous l'avons dit tout à l'heure, une des plus anciennes est celle qui s'ouvre sur la face occidentale de l'église de Mantes. La structure de cette rose remonte aux dernières années du XIIe siècle, c'est dire qu'elle est contemporaine, ou peu s'en faut, de la petite rose du triforium de Notre-Dame de Paris que nous avons donnée figure 1.

Encore une observation avant de nous occuper de la rose occidentale de Mantes. La division principale des châssis de pierre qui garnissent ces roses procède, sauf de rares exceptions, du dodécagone, c'est-à-dire que les compartiments principaux de l'armature de pierre forment douze coins et douze rayons, ainsi que l'indiquent les exemples A et C (fig. 2). Dans les roses primitives, les vides se trouvent sur les axes, comme dans l'exemple A, tandis que dans les roses composées depuis le milieu du XIIIe siècle, ce sont les rayons qui, le plus habituellement, sont posés sur les axes, comme dans l'exemple C.

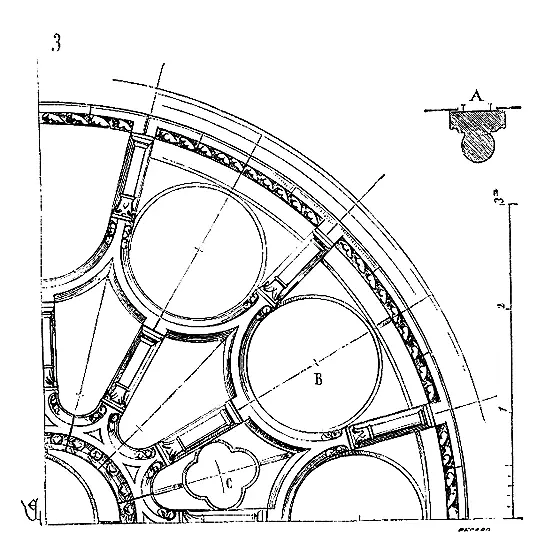

Voici donc (fig. 3) le tracé de la rose occidentale de Notre-Dame de Mantes. C'est encore le système de rayons étrésillonnants qui domine ici. Les colonnettes de l'ordre extérieur sont tournées la base vers la circonférence. Ces colonnettes reçoivent des arcs qui à leur sommet portent l'ordre intérieur des colonnettes, dont les chapiteaux sont de même tournés vers l'oeil central. Cet oeil, qui subit une grande pression, est plus épais que les rayons, ce qui est bien raisonné. L'armature de fer du vitrail n'est point engagée en feuillure à mi-épaisseur de pierre, mais est scellée intérieurement, comme l'indique la section A, et des pitons scellés aussi dans la pierre maintiennent les panneaux contre celle-ci. C'est encore suivant ce système que la rose de la façade occidentale de Notre-Dame de Paris est combinée. Cette rose est postérieure à celle de Notre-Dame de Mantes: elle date de 1220 environ; sa composition est déjà plus savante en présentant des compartiments mieux entendus et d'un aspect plus gracieux. Le problème consistait à disposer les compartiments de pierre de manière à laisser, pour les panneaux des vitraux, des espaces à peu près égaux. On voit que dans la rose de Mantes les vides joignant la circonférence sont, relativement aux vides intérieurs, démesurément larges. On avait suppléé à l'étendue des vides extérieurs par l'armature de fer; mais les panneaux maintenus par les grands cercles de fer B avaient une surface trop considérable, relativement aux panneaux C, et nécessitaient l'adjonction de nombreuses tringlettes ou barres secondaires, qui ne présentaient pas une résistance suffisante à l'effort des vents. De plus, le poids des châssis de pierre se reportait tout entier sur les deux colonnettes inférieures, ce qui présentait un danger, car la solidité de la rose était fort compromise. La composition de la rose de Mantes, très-hardie déjà pour un vide de 8 mètres de diamètre, devenait d'une exécution impossible si ce diamètre était augmenté. Or, le diamètre du vide de la rose occidentale de Notre-Dame de Paris est de 9m,60. L'architecte prétendit donner à son réseau de pierre à la fois plus de solidité et plus de légèreté.

En conséquence (fig. 4), il divisa le cercle en vingt-quatre parties pour la zone extérieure, en douze parties pour la zone intérieure. Il retourna les colonnettes, c'est-à-dire qu'il plaça leurs bases vers le centre et leurs chapiteaux vers la circonférence. Il posa sur les chapiteaux des colonnettes de la zone extérieure une arcature robuste, plus épaisse que les colonnettes, et qui à elle seule formait déjà un clavage complet, pouvant se maintenir comme les claveaux d'un arc par leur coupe. Dès lors il diminuait le diamètre du réseau de plus d'un mètre. Entre les deux zones de colonnettes, il posa une seconde arcature robuste qui formait un second cercle clavé; puis l'oeil renforcé également clavé. Les colonnettes n'étaient plus que des étrésillons rendant ces trois cercles solidaires. Elles n'avaient à subir qu'une assez faible pression, aussi les fit-il très-légères. Il est difficile, le problème d'un grand châssis circulaire de pierre étant posé, de le résoudre d'une manière plus heureuse et plus savante.

Dans cette composition, l'armature de fer nécessaire pour maintenir les panneaux des vitraux n'avait plus qu'une importance nulle au point de vue de la solidité du système. Cette armature était scellée avec grand soin au plomb, ainsi que les pitons; car dans cette rose, comme dans celle de Mantes, le vitrail était accolé à la face intérieure et non en feuillure; de telle sorte que le réseau portait toute son épaisseur à l'extérieur 25 25 Lors de la restauration, afin d'éviter les effets de l'oxydation du fer sur la pierre et de ne pas charger ce réseau de pierre, les panneaux des vitraux ont été posés sur une armature intérieure de fer indépendante. Ainsi n'existe-t-il plus aucune chance de destruction pour cette belle composition. .

La meilleure preuve que la composition de la rose occidentale de Notre-Dame de Paris est parfaitement entendue, c'est que ce réseau n'avait subi que des dégradations très-peu importantes. Trois colonnettes avaient été fêlées par le gonflement des scellements de l'armature, et deux morceaux d'arcatures étaient altérés par des brides de fer posées pour maintenir le buffet d'orgues. Cependant, le grand châssis était resté dans son plan vertical, malgré le poids des vitraux, l'effort du vent et ces attaches de fer que l'on avait scellées pendant le dernier siècle, contre des parties d'arcatures, lorsqu'on monta les grandes orgues. En A, est tracé la coupe de cette rose. Des détails sont nécessaires pour faire apprécier la valeur de cette structure.

Nous donnons en A (fig. 5) la coupe sur l'oeil, renforcé par le profil a , comme on renforce le moyeu d'une roue de carrosse. En B, la section d'une des colonnettes intérieures, dont le diamètre a 0m,14 avec le profil b de la base. En C, un des chapiteaux des colonnettes extérieures, avec la base c et son renfort. En D, la section de l'arcature extérieure et la section du segment de cercle externe qui les réunit. L'épaisseur de cette arcature externe et interne n'a pas plus de 0m,23, et celle des colonnettes, y compris le renfort, dans lequel sont scellés les pitons, 0m,18. Il n'est pas de rose du moyen âge dont le réseau présente de plus faibles sections relativement au diamètre du vide, et il n'en est pas qui ait mieux résisté à l'action du temps. Si nous revenons à la figure 4, nous observerons qu'en effet, l'appareil est à la fois très-simple et très-habile; les pressions s'exercent sur les morceaux de pierre, de façon à éviter toute chance de brisure. Les colonnettes-étrésillons, renforcées à leurs extrémités par la saillie des bases et des chapiteaux, donnent beaucoup de roide à tout le système et s'appuient bien sur les sommiers et les têtes d'arcatures. L'oeil, plus épais que tout le reste du réseau, offre un point central résistant. Ce réseau est entièrement taillé dans du cliquart d'une qualité supérieure; les profils, les moindres détails ont conservé toute leur pureté. La sculpture des fleurons, ainsi que celle des chapiteaux, est admirablement traitée. Autrefois ce réseau était peint et doré. On voit encore, sur les fûts des colonnettes, la trace d'étoiles d'or qui les couvraient sur un fond d'azur. Quand on examine en détail cette charmante composition, qu'on se rend compte du savoir et de la finesse d'observation qui ont présidé à son exécution, deux choses surprennent: c'est le développement si rapide de cet art qui, à peine sorti du roman, était si sûr de ses moyens et de l'effet qu'il voulait produire; c'est encore de prétendre nous donner à croire que ce sont là les expressions pénibles d'un art maladif, étrange, soumis aux capricieux dévergondages d'une imagination encore un peu barbare, sans liens avec les hardiesses de l'esprit moderne. En vérité, dans une époque comme la nôtre, où des architectes ne parviennent pas toujours à maintenir des murs en pleine pierre dans leur plan vertical, on pourrait se montrer plus modestes et plus soucieux de s'enquérir des méthodes de ces maîtres, qui savaient combiner un énorme châssis de pierre de façon à le soustraire aux chances de destruction pendant six ou sept cents ans. Mais comment prouver la clarté du soleil à ceux qui, non contents d'avoir un bandeau sur les yeux, ne souffrent pas volontiers que chacun puisse chercher la lumière?
