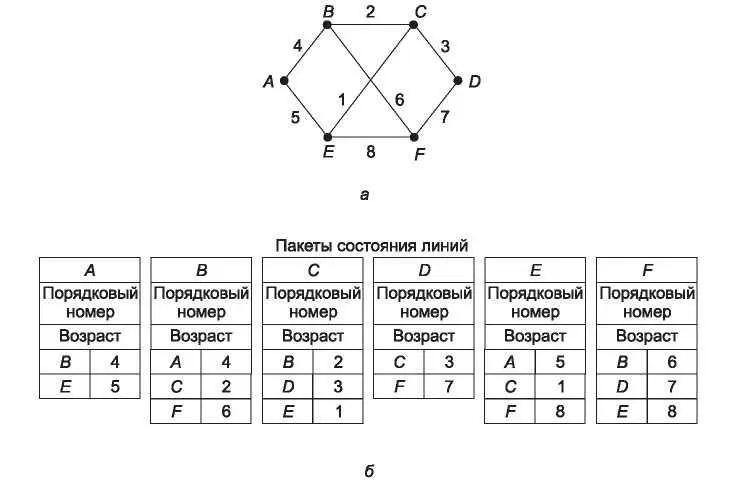

Рис. 5.10. Сеть (а); пакеты состояния линий для этой сети (б)

Создаются пакеты состояния линий несложно. Самое трудное заключается в выборе момента времени для их создания. Их можно создавать периодически через равные интервалы времени. Другой вариант состоит в создании пакетов, когда происходит какое-нибудь значительное событие, — например, линия или сосед выходит из строя или, наоборот, снова появляется в сети, либо существенно изменяет свои свойства.

Распространение пакетов состояния линий

Самая сложная часть алгоритма заключается в распространении пакетов состояния линий. Все маршрутизаторы должны принимать такие пакеты быстро и безотказно. Если разные маршрутизаторы используют разные версии топологии, это может привести к противоречиям, таким как петли в маршрутах, недоступность машин, а также другие проблемы.

Сначала мы опишем основной алгоритм распространения. Затем расскажем о некоторых улучшениях. Основная идея алгоритма отправки пакетов состояния линии на все маршрутизаторы состоит в использовании алгоритма заливки. Чтобы держать этот процесс под контролем, в каждый пакет помещают порядковый номер, увеличивающийся на единицу для каждого следующего пакета. Маршрутизаторы записывают все пары (источник, порядковый номер), которые им попадаются. Когда приходит новый пакет состояния линий, маршрутизатор ищет адрес его отправителя и порядковый номер пакета в своем списке. Если это новый пакет, он рассылается дальше по всем линиям, кроме той, по которой он пришел. Если же это дубликат, он удаляется. Если порядковый номер прибывшего пакета меньше, чем номер уже полученного пакета от того же отправителя, то такой пакет также удаляется как устаревший, поскольку очевидно, что у маршрутизатора есть более свежие данные.

С этим алгоритмом связано несколько проблем, но с ними можно справиться. Во-первых, если последовательный номер, достигнув максимально возможного значения числа, обнулится, возникнет путаница. Решение состоит в использовании 32-битных порядковых номеров. Даже если рассылать каждую секунду по пакету, то для переполнения 4-байтового целого числа понадобится 137 лет.

Во-вторых, если маршрутизатор выйдет из строя, будет потерян его порядковый номер. Если он будет снова загружен с нулевым порядковым номером, следующий отправленный с него пакет будет проигнорирован как устаревший.

В-третьих, может произойти искажение порядкового номера — например, вместо номера 4 будет принято число 65 540 (ошибка в одном бите); в этом случае пакеты с 5-го по 65 540-й будут игнорироваться некоторыми маршрутизаторами как устаревшие.

Решение этих проблем заключается в помещении в пакет после его порядкового номера возраста пакета и уменьшении его на единицу каждую секунду. Когда возраст уменьшается до нуля, информация от этого маршрутизатора удаляется. В нормальной ситуации новый пакет приходит, например, каждые 10 секунд; таким образом, сведения о маршрутизаторе устаревают, только когда маршрутизатор выключен (или в случае потери шести пакетов подряд, что маловероятно). Поле возраста также уменьшается на единицу каждым маршрутизатором во время начального процесса заливки, чтобы гарантировать, что ни один пакет не потеряется и не будет жить вечно.

Для повышения надежности этого алгоритма используются некоторые усовершенствования. Когда пакет состояния линий приходит на маршрутизатор для заливки, он не ставится сразу в очередь на отправку. Вместо этого он сохраняется в течение некоторого периода времени в области промежуточного хранения на случай появления новых связей или разрыва старых. Если за это время от того же отправителя успевает прийти еще один пакет, маршрутизатор сравнивает их порядковые номера. Более старый пакет удаляется. Если номера одинаковые, то удаляется дубликат. Для защиты от ошибок на линиях связи получение всех пакетов состояния линий подтверждается. Структура данных, используемая маршрутизатором B для работы с сетью, изображенной на рис. 5.10, а, показана на рис. 5.11. Каждая строка здесь соответствует недавно полученному, но еще не полностью обработанному пакету состояния линий. В таблице записываются адрес отправителя, порядковый номер, возраст и данные. Кроме того, в таблице содержатся флаги рассылки и подтверждений для каждой из трех линий маршрутизатора B (к A, C и F, соответственно). Флаги отсылки означают, что этот пакет следует отослать по соответствующей связи. Флаги подтверждений означают, что нужно подтвердить получение этого пакета по данной линии.
