5.2.6. Иерархическая маршрутизация

Размер таблиц маршрутов, поддерживаемых маршрутизаторами, увеличивается пропорционально увеличению размеров сети. При этом требуется не только большее количество памяти для хранения этой таблицы, но и большее время центрального процессора для ее обработки. Кроме того, возрастает размер служебных пакетов, которыми обмениваются маршрутизаторы, что увеличивает нагрузку на линии. В определенный момент сеть может вырасти до таких размеров, при которых перестанет быть возможным хранение на маршрутизаторах записей обо всех остальных маршрутизаторах. Поэтому в больших сетях маршрутизация должна осуществляться иерархически, как это делается в телефонных сетях.

При использовании иерархической маршрутизации маршрутизаторы разбиваются на отдельные так называемые регионы (regions). Каждый маршрутизатор знает все детали выбора маршрутов в пределах своей области, но ему ничего не известно о внутреннем строении других регионов. При объединении нескольких сетей естественно рассматривать их как отдельные регионы, при этом маршрутизаторы одной сети освобождаются от необходимости знать топологию других сетей.

В очень больших сетях двухуровневой иерархии может оказаться недостаточно. Может потребоваться группировать регионы в кластеры, кластеры в зоны, зоны в группы и т. д., пока у нас не иссякнет фантазия на названия для новых образований. В качестве примера многоуровневой иерархии рассмотрим маршрутизацию пакета, пересылаемого из университета Беркли (Berkeley), штат Калифорния в Малинди (Malindi) в Кении. Маршрутизатор в Беркли знает детали топологии в пределах Калифорнии, но трафик, направляющийся за пределы штата, он посылает маршрутизатору в Лос-Анджелесе. Маршрутизатор в Лос-Анджелесе может выбрать прямой маршрут для трафика в пределах США, но все пакеты, направляемые за рубеж, переправляет в Нью-Йорк. Нью-йоркский маршрутизатор направит трафик на маршрутизатор страны назначения, ответственный за прием трафика из-за границы. Он может располагаться, например, в Найроби. Наконец, направляясь вниз по дереву иерархии уже в пределах Кении, пакет попадет в Малинди.

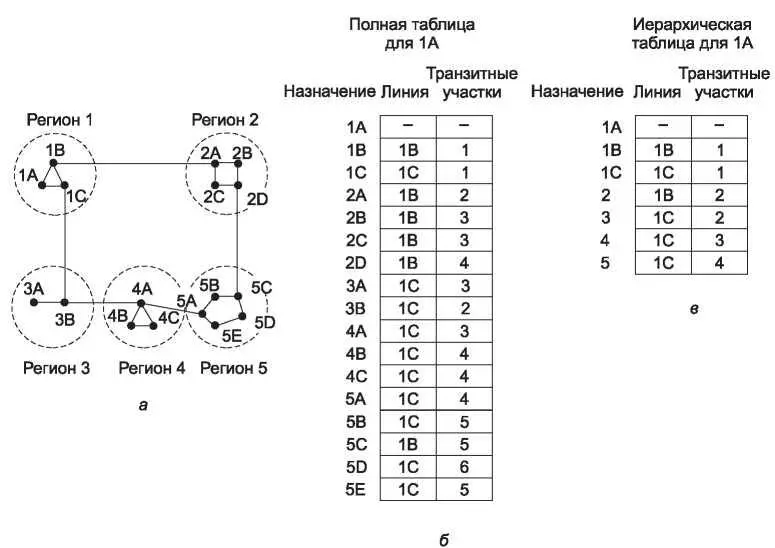

На рис. 5.12 приведен количественный пример маршрутизации в двухуровневой иерархии с пятью регионами. Полная таблица маршрутизатора 1A, как показано на рис. 5.12, б, состоит из 17 записей. При использовании иерархической маршрутизации, как показано на рис. 5.12, в, таблица, как и прежде, содержит сведения обо всех локальных маршрутизаторах, но записи обо всех остальных регионах концентрируются в пределах одного маршрутизатора, поэтому трафик во второй регион по-прежнему пойдет по линии 1B-2A, а во все остальные регионы — по линии 1C-3B. При иерархической маршрутизации размер таблицы маршрутов уменьшается с 17 до 7 строк. Чем крупнее выбираются регионы, тем больше экономится места в таблице.

Рис. 5.12. Иерархическая маршрутизация

К сожалению, этот выигрыш памяти не достается бесплатно. Платой является увеличение длины пути. Например, наилучший маршрут от 1A до 5C проходит через регион 2, однако при использовании иерархической маршрутизации весь трафик в регион 5 направляется через регион 3, поскольку так лучше для большинства адресатов в регионе 5.

Когда единая сеть становится очень большой, возникает интересный вопрос: сколько уровней должна иметь иерархия? Для примера рассмотрим сеть с 720 маршрутизаторами. Если иерархии нет, то каждому маршрутизатору необходимо поддерживать таблицу из 720 строк. Если сеть разбить на 24 региона по 30 маршрутизаторов в каждом регионе, тогда каждому маршрутизатору потребуется 30 локальных записей плюс 23 записи об удаленных регионах, итого 53 записи. При выборе трехуровневой иерархии, состоящей из 8 кластеров по 9 регионов из 10 маршрутизаторов, каждому маршрутизатору понадобится 10 строк в таблице для локальных маршрутизаторов, 8 строк для маршрутизации в другие регионы в пределах своего кластера, плюс 7 строк для удаленных кластеров, итого 25 строк. Камоун (Kamoun) и Кляйнрок (Kleinrock) в 1979 году показали, что оптимальное количество уровней иерархии для сети, состоящей из N маршрутизаторов, равно ln N. При этом потребуется e ln N записей для каждого маршрутизатора. Они также показали, что увеличение длины эффективного среднего пути, вызываемое иерархической маршрутизацией, довольно мало и обычно является приемлемым.
