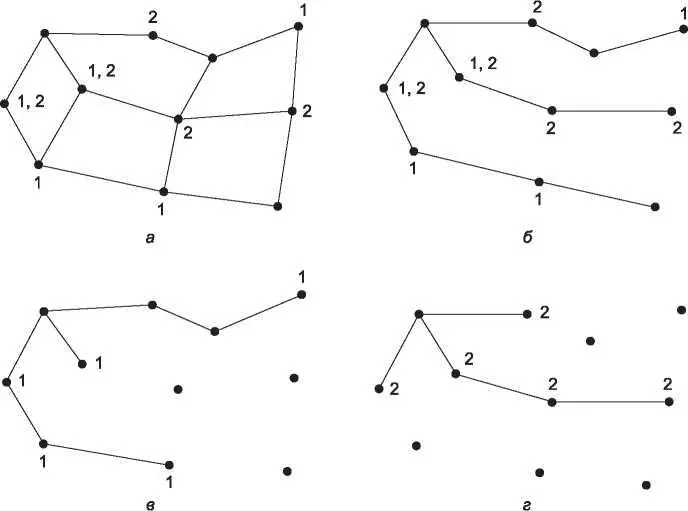

Рис. 5.14. Многоадресная рассылка: а — сеть; б — связующее дерево для самого левого маршрутизатора; в — многоадресное дерево для группы 1; г — многоадресное дерево

для группы 2

Существует несколько способов усечения связующего дерева. Простейший способ может применяться при использовании маршрутизации с учетом состояния линий, когда каждому маршрутизатору известна полная топология сети, в том числе и состав групп. В таком случае каждый маршрутизатор может построить собственное усеченное связующее дерево для каждого отправителя, сначала создав обычное входное дерево, а затем удалив из него все связи, не соединяющие входной (корневой) узел с членами данной группы. Одним из протоколов маршрутизации с учетом состояния линий, работающих по такому принципу, является MOSPF( Multicast OSPPF— многоадресный OSPF) (Moy, 1994).

При маршрутизации по векторам расстояний может быть применена другая стратегия усечения дерева. Для многоадресной рассылки здесь применяется алгоритм продвижения по встречному пути. Когда многоадресное сообщение получает маршрутизатор, у которого нет хостов, входящих в группу, и линий связи с другими маршрутизаторами, принимающими сообщения для данной группы, он может ответить сообщением PRUNE (отсечь), информируя соседа, отправившего сообщение, о том, что сообщения для данной группы ему больше посылать не нужно. Такой же ответ может дать маршрутизатор, у которого нет хостов, входящих в группу, если он получил сообщение PRUNE по всем линиям, по которым он осуществил многоадресную рассылку. В результате связующее дерево постепенно рекурсивно усекается. Примером протокола многоадресной маршрутизации, работающего по такому принципу, является DVRMP( Distance Vector Multicast Routing Protocol— протокол многоадресной маршрутизации по вектору расстояний) (Waitzman и др., 1988).

Усечение позволяет строить эффективные связующие деревья, состоящие только из тех связей, которые необходимы для соединения с членами группы. Недостаток данного метода заключается в том, что он требует от маршрутизаторов выполнения большого количества операций, особенно в больших сетях. Предположим, что в сети есть n групп, каждая из которых в среднем состоит из m членов. На каждом маршрутизаторе и для каждой группы должно храниться m усеченных связующих деревьев, то есть mn деревьев для всей сети. К примеру, на рис. 5.14, в изображено связующее дерево, по которому самый левый маршрутизатор отправляет пакеты группе 1. Связующее дерево, по которому самый правый маршрутизатор отправляет пакеты группе 1 (оно не показано на рисунке), будет выглядеть по-другому, поскольку пакеты будут передаваться непосредственно членам группы, а не через узлы в левой части графа. А это значит, что выбор направления, в котором маршрутизаторы должны передавать пакеты для группы 1, зависит от того, какой узел является отправителем. При большом количестве групп и отправителей для хранения всех деревьев потребуется много памяти.

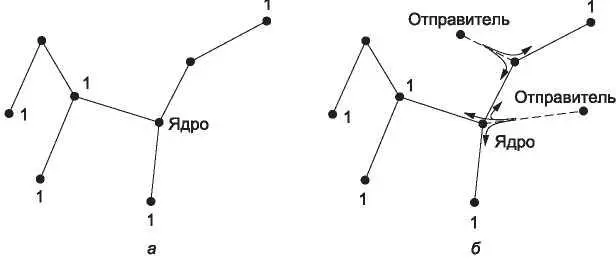

Альтернативный метод при построении отдельного связующего дерева для группы использует деревья с корнем в ядре( core-based trees)(Ballardie и др., 1993). Согласно этому методу, все маршрутизаторы выбирают общий корень (также называемый ядром — coreили точкой встречи — rendezvouz point), а для построения дерева все члены группы отправляют в этот корень специальный пакет. Конечное дерево формируется из путей, пройденных этими пакетами. На рис. 5.15, а показано такое дерево с основанием в ядре, построенное для группы 1. Для пересылки пакета этой группе отправитель передает сообщение ядру, откуда оно уже рассылается по дереву. Пример такой работы алгоритма продемонстрирован на рис. 5.15, б для отправителя, расположенного в правой части сети. Однако производительность этого метода может быть улучшена: дело в том, что для многоадресной рассылки не обязательно, чтобы пакеты, предназначенные для группы, приходили в ядро. Как только пакет достигает дерева, он может быть передан как в направлении корня, так и в любом другом направлении. Так алгоритм работает для отправителя, расположенного вверху рис. 5.15, б .
