А. Лебедев - Анатомия стиральных машин

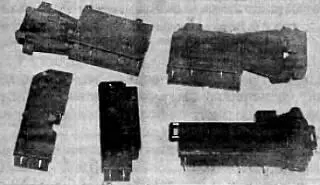

Рис. 7.1. Некоторые типы блокировочных термозамков

Основу их конструкции составляют специальные термоэлементы и биметаллическая пластина (одна или две). Термоэлемент представляет собой полупроводниковый резистор с положительным температурным коэффициентом. Этот резистор резко увеличивает свое сопротивление, когда превышена его некоторая характеристическая температура. Подобные резисторы имеют название: РТС-термистор (Positive Temperature Coefficient), а комбинация термоэлемента с биметаллической пластиной называется РТС+биметалл.

Конструкций подобных замков — великое множество, но мы подробно рассмотрим принцип действия и устройство самых распространенных.

На рис. 7.2 показано внутреннее устройство термозамков с плоским РТС-термистором.

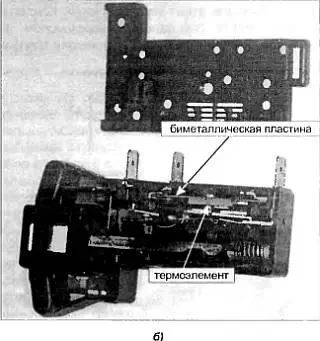

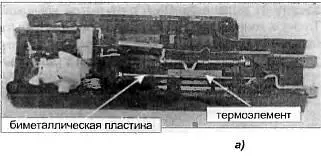

Рис. 7.2. Типы замков с плоским термоэлементом

После закрывания крышки или загрузочного люка СМА на выводы замка подается напряжение питания (в данном случае 220 В). В течение нескольких секунд термистор нагревается сам и нагревает биметаллическую пластину, к которой он прижимается одной из контактных пружин. Биметаллическая пластина при нагреве изгибается, контакты замыкаются и остаются в таком положении в течение всего времени работы СМА, пропуская напряжение питания на электросхему СМА. Также при замыкании контактов замка попутно приводится в действие запорный механизм, фиксирующий крышку или дверцу загрузочного люка.

По окончании программы стирки напряжение питания с замка снимается, термоэлемент и биметаллическая пластина остывают (примерно 2–4 минуты), и становится возможным открыть люк.

Электрическая схема таких замков проста и показана на рис. 7.3.

Рис. 7.3. Схема термозамка

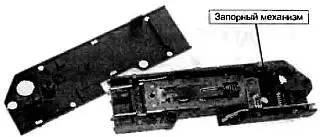

Как видим, вывод N — общий, таким образом, при подаче напряжения питания на выводы N и L замка замыкается пусковой контакт и напряжение питания с вывода С начинает поступать на остальную часть электросхемы СМА. РТС-термистор может иметь и другую форму — например, круглую, в виде таблетки. Замок с подобным термистором показан на рис. 7.4.

Рис. 7.4. Тип замка с круглым термоэлементом в виде таблетки

Многие замки имеют дополнительные пары контактов, которые обеспечивают полную защиту от включения СМА с открытой крышкой.

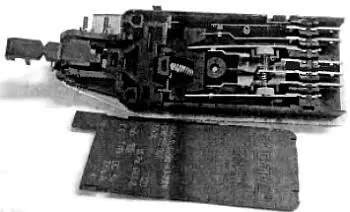

Также и количество термоэлементов может быть больше — например, на рис. 7.5 показан замок с двумя круглыми термоэлементами и с дополнительными контактами.

Рис. 7.5. Замок с двумя термоэлементами

Рассмотрим еще несколько типов замков более сложных конструкций. На рис. 7.6 показаны два замка также с круглыми термоэлементами.

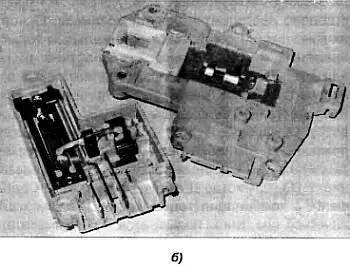

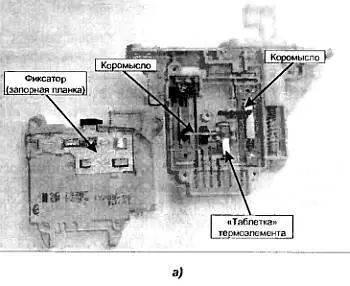

Рис. 7.6. Типы замков с перекидывающимися контактами и с круглым термоэлементом

В качестве исполнительных в этих замках применены перекидывающиеся контакты — такой же конструкции, как в датчиках давления. Контакты переключаются специальным коромыслом на шарнире. Принцип действия коромысла показан на рис. 7.7: при подаче напряжения на термоэлемент нагреваются также биметаллические пластины сверху и снизу «таблетки», вследствие чего коромысло переключает контакты.

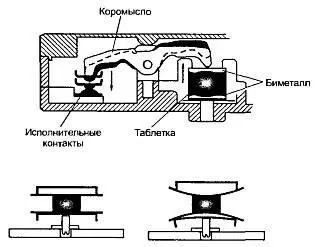

Рис. 7.7. Принцип действия термозамка с круглым термоэлементом в виде таблетки

И наконец, рассмотрим еще один интересный замок — он комбинированного типа: в нем и РТС+биметалл и электромагнит. На рис. 7.8 он также показан в разобранном виде.
