А. Лебедев - Анатомия стиральных машин

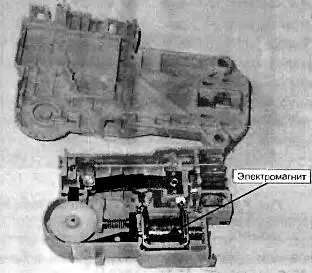

Рис. 7.8. Термозамок с электромагнитом

Этот замок содержит дополнительный РТС-резистор, который ограничивает ток через катушку электромагнита. На рис. 7.9 приведен чертеж этого замка.

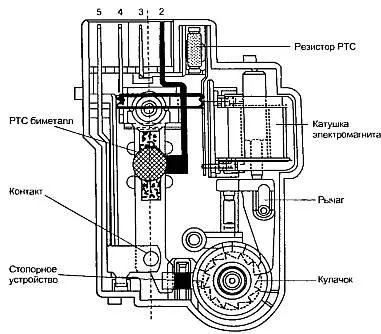

Рис. 7.9. Чертеж термозамка с электромагнитом

При закрывании крышки СМА замок получает импульс от электронного модуля через контакт 3 .

Импульс подается на электромагнит через РТС-резистор. Подвижной механизм из рычага и кулачка вращает храповую зубчатую шестерню, которая приводит в действие запирающий механизм замка. При открывании крышки замок получает от электронного модуля два импульса. При этом подвижный механизм делает два движения, и после этого крышку можно открыть сразу. Электрическая схема комбинированного замка приведена на рис. 7.10.

Рис. 7.10. Электрическая схема термозамка с электромагнитом

Еще один замок показан на рис. 7.11. Этот замок с электромагнитом и также управляется импульсами с электронного модуля.

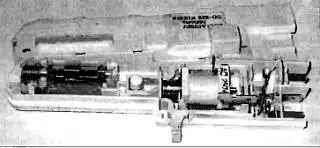

Рис. 7.11. Разновидность электромагнитного замка

Существуют также конструкции замков, которые не содержат РТС-термистора. Вместо него служит обмотка из высокоомного провода. При подаче напряжения питания на эту обмотку, она нагревается и попутно нагревает биметаллическую пластину, на которую и намотана. Эта пластина изгибается, замыкает соответствующие контакты и выдвигает упор, блокирующий крышку люка. На рис. 7.12 замок показан со снятой крышкой.

Рис. 7.12. Термозамок с обмоткой на биметалле — замок с низковольтным питанием

Обратим внимание: на крышке надпись — AC250V. Но вопреки этой надписи данный замок отличается низковольтным питанием!

Дело в том, что в электросхеме СМА этот замок включен последовательно с обмоткой сливного насоса-помпы, поэтому основная часть напряжения падает на обмотке насоса, а оставшихся 10–15 В вполне достаточно для разогрева биметаллического контакта замка. Нетрудно догадаться, что подобный замок действует только во время работы сливного насоса, т. е. во время промежуточных и окончательного отжимов.

Электросхема СМА с таким замком есть в приложении.

А теперь, в качестве исторической справки, познакомимся еще с одним блокировочным устройством. Это замок, имеющий сразу два вида блокировок двери загрузочного люка: пневматическую и механическую блокировки. Замок показан на рис. 7.13.

Рис. 7.13. Замок с двумя видами блокировок

Эта часть смонтирована на внутренней стороне загрузочного люка СМА, как и термозамки. На этой части установлен и основной микровыключатель. При закрывании дверцы люка этот микровыключатель подает напряжение питания на электросхему СМА. При незакрытой дверце СМА включить нельзя. При наполнении бака водой в основной части замка включается система гидроблокировки. Устроена эта система точно так, как и нижняя часть пневматических переключателей. Это небольшого диаметра пластмассовый корпус, в котором есть резиновая диафрагма (мембрана). Этот корпус с мембраной соединен параллельно со шлангом давления. При заливе воды в корпусе под мембраной повышается давление — диафрагма выгибается, и из верхней части корпуса выдвигается блокировочный штырь. Пока в баке есть вода, этот штырь блокирует непосредственно с защелкой дверцу загрузочного люка. Вторая часть замка смонтирована на ведущем моторе, и действие ее показано на рис. 7.14.

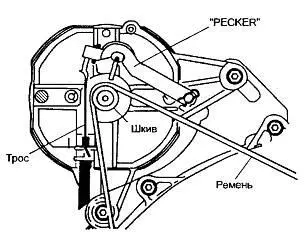

Рис. 7.14. Принцип действия механической блокировки

Принцип действия системы прост; при попытке открыть люк при вращающемся моторе «клювик» на шарнире откидывается в направлении вращения шкива мотора, и в этом случае тросик, который соединяет обе части замка, не натягивается и замок остается заблокированным. Если открывание двери люка происходит при остановленном моторе, то в этом случае «клювик» упирается в ремень, тросик натягивается и разблокирует замок, дверца люка открывается. Как видим, замок довольно сложен, содержит много деталей и требует регулировки зазора между ремнем и «клювиком». Производители сравнительно недавно отказались от такого замка (а устанавливали его больше десяти лет в СМА марок General Electric, Holpoint и некоторых других). По-видимому, дело было в том, что при неисправности сливного наcoca или засорении системы слива в баке оставалась вода и без помощи специалиста становилось невозможным открыть загрузочный люк.
