Кроме того, с течением времени стачивался «клювик», что также препятствовало открыванию двери. Кстати, все блокировки можно было легко отключить. Можно было пережать шланг давления, идущий к мембране с выдвижным штырем.

Либо можно было снять рычаг с подвижным «клювиком» и двумя планками на винтах зажать тросик так, чтобы исключить его перемещение, т. е. просто обеспечить постоянно натянутое его положение.

Для нагревания воды в процессе стирки или воздуха при сушке во всех типах СМА применяются специальные нагреватели — ТЭНы — трубчатые электронагреватели или просто — нагревательные элементы. Для нагревания воды ТЭНы устанавливаются в нижней части бака, а для нагревания воздуха при сушке белья ТЭНы устанавливаются в так называемой камере сушки.

Конструкции ТЭНов для нагревания воды в большинстве случаев схожи, разница лишь в мощности. Наиболее экономные потребляют мощность 750–800 Вт, а наиболее прожорливые — от 1200 до 3000 Вт.

Рассмотрим несколько интересных конструкций нагревательных элементов. Эти ТЭНы снабжены оригинальными системами защиты от перегрева и крайне редко окончательно выходят из строя. Даже если при продолжительной эксплуатации они покрываются толстым слоем «шубы» из накипи, защитная система отключит напряжение питания ТЭНа раньше, чем перегорит спираль, а ТЭНы обычной конструкции имеют внутри лишь предохранитель однократного действия: если он перегорает, ТЭН приходится заменять.

Итак, на рис. 8.1 показан один из ТЭНов с системой защиты.

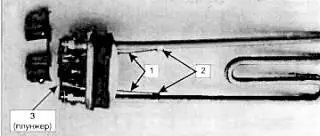

Рис. 8.1. Нагревательный элемент с системой защиты

Крышка корпуса, в которой установлен элемент защиты, для наглядности снята.

Работает система защиты следующим образом: при перегреве растекается сплав, находящийся в торцах трубок (1). Внутри трубок находятся подпружиненные медные стержни — концы этих стержней фактически припаяны легкоплавким припоем к торцам трубок. Трубки закреплены хомутиками (2) из полосок стали. При перегреве один из стержней выталкивается пружиной и — через керамический плунжер (3) — размыкает контакты питания. В данном ТЭНе система защиты дублирована, чаще встречаются конструкции, в которых только одна ступень защиты. Восстановить работоспособность такой конструкции очень легко: после очистки ТЭНа от накипи корпус защиты разбирают, предварительно рассверлив пластмассовые заклепки. В сработавшей ступени защиты укорачивают керамический плунжер — отламывают отрезок 1–1,5 миллиметра и убеждаются, что контакты опять замкнуты. Затем крышку корпуса приклеивают суперклеем, и ТЭН снова пригоден к работе. Можно совсем удалить плунжер, но если ступень защиты одна, то в следующий раз ТЭН неминуемо перегорит. Еще одна конструкция представлена на рис. 8.2.

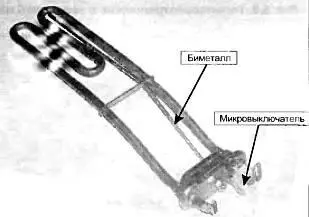

Рис. 8.2. Нагревательный элемент с биметаллической системой защиты

Этот ТЭН имеет систему защиты не менее эффективную — на основе биметаллического стержня и микровыключателя. Микровыключатель укреплен шарнирно прямо на наружной скобе ТЭНа. При перегреве микровыключатель разрывает цепь питания ТЭНа. Для восстановления цепи необходимо сначала демонтировать ТЭН и очистить его от накипи. Затем нужно вытянуть кнопку микровыключателя, восстановив таким образом цепь питания. Некоторые модели ТЭНов имеют отдельный термопредохранитель на температуру 157 °C. Этот предохранитель показан на рис. 8.3.

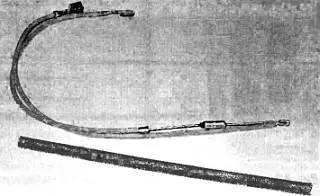

Рис. 8.3. Термопредохранитель с защитной изоляцией

Он вставлен в защитный термостойкий чехол, и в свою очередь чехол с предохранителем вставляется в металлическую тонкостенную гильзу, приваренную к наружной скобе ТЭНа и постоянно находящуюся в зоне нагрева в воде. Предохранитель также включен последовательно со спиралью ТЭНа.

Наряду с плавными и механическими предохранителями применяют и другие устройства защиты ТЭНов. Это специальные защитные термостаты на биметаллической основе, которые включаются последовательно со спиралью ТЭНа в цепь питания. В некоторых моделях СМА для защиты ТЭНа применяют датчик давления (или одну его секцию). В такой системе невозможна подача напряжения на выводы ТЭНа, если в баке по каким-то причинам нет воды.
