По конструкции ДД достаточно разнообразны.

Для начала рассмотрим устройство пневматического ДД, которые широко применялись и применяются в СМА самых различных моделей — от простейших до моделей с микроконтроллерным управлением. На рис. 6.4 представлено несколько типовых конструкций ДД.

Рис. 6.4. Типовые конструкции датчиков давления

Все они сделаны в круглых корпусах, но форма корпуса, в общем, безразлична, поскольку у всех этих ДД одинаковое функциональное назначение. Например, ДД на рис. 6.5 имеет овальную форму, что, видимо, было определено конструкцией СМА.

Рис. 6.5. Разновидность датчика давления

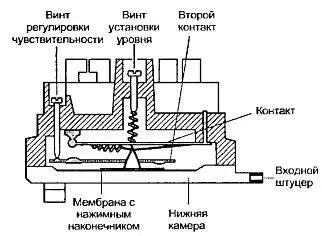

Рассмотрим принцип работ пневматических переключателей. На рис. 6.6 показано устройство одноуровнего ДД.

Рис. 6.6. Устройство пневматического датчика давления

Прежде чем рассказать о нем, напомним: для достижения экономии воды при стирке (по крайней мере — во всех развитых странах) требуются разные уровни воды и моющего раствора. Например: при стирке тканей из хлопка используется один уровень, а при полоскании воды требуется больше, но при стирке вещей из шерсти или из синтетических тканей в программах «деликатной» стирки — воды требуется еще больше. Поэтому применяются так называемые многоуровневые ДД. Соответственно они содержат несколько контактных групп — по числу уровней переключения. Итак, как работает наш одноуровневый ДД? Такие ДД применяются в самых простейших СМА, но в некоторых моделях используют сразу два подобных ДД из конструктивных соображений.

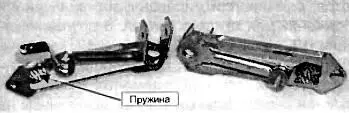

При поступлении воды в бак СМА воздух, который находится в шланге давления и в нижней камере ДД, оказывает давление на гибкую резиновую диафрагму (мембрану). На диафрагме есть нажимная площадка с пластмассовым наконечником. Поскольку под воздействием давления воздуха диафрагма выгибается, то нажимная площадка давит наконечником на пружину контактной группы ДД. Контактные группы представляют собой быстродействующие перекидывающиеся контакты, которые показаны на рис. 6.7.

Рис. 6.7. Перекидывающиеся контакты

По достижении нужного уровня воды в баке контакты переключаются, отключается питание от клапанов подачи воды и СМА переводится в режим стирки. Обратим внимание на маленькую особенность: во входном штуцере ДД сделано входное отверстие очень малого диаметра — порядка 0,2 мм — так называемая дроссельная заслонка. Ее назначение — придать ДД некоторую инерционность, чтобы исключить ложные срабатывания при стирке. По мере впитывания поступающей в бак воды бельем, ДД снова подает питание на клапан подачи воды — машина доливает воду до необходимого уровня.

В некоторых конструкциях дроссельная заслонка установлена прямо в шланг давления в виде пластмассовой втулки с отверстием.

Теперь посмотрим, как устроен многоуровневый ДД.

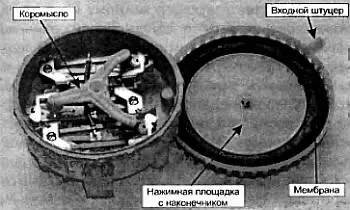

Начнем с трехуровневого ДД. На рис. 6.8 он показан в разобранном виде.

Рис. 6.8. Трехуровневый датчик давления

Он содержит три группы перекидывающихся контактов. Все они расположены в верхней части корпуса ДД — над мембраной (диафрагмой). Для соблюдения очередности переключения в ДД используется разноплечее коромысло, а контактные пружины имеют разную толщину.

Если требуется проверить работоспособность ДД, то отсоединяют шланг давления и вместо него присоединяют отрезок подходящего резинового или силиконового шланга. Затем в него нужно подуть. При переключениях контактных пружин будут слышны отчетливые щелчки. Полная достоверность переключений контролируется омметром или прозвонкой. Если есть необходимость в подобной проверке, СМА обязательно нужно выключить, иначе возможно перегорание ТЭНа и другие серьезные повреждения. На корпусе ДД обычно печатают инфюрмацию о том, на какие уровни давления настроен прибор. Уровни срабатывания и отпускания (рис. 6.9) обозначены либо в миллиметрах водного столба (мм Н 20 — мм вод. ст. равен = 1 кгс/м 2) либо в миллибарах.
