А. Лебедев - Анатомия стиральных машин

Рис. 5.6. Элементы управления электроклапаном

Теперь немного поговорим о более сложных клапанах и выясним, зачем нужны многосекционные клапаны. Во-первых, многосекционный клапан удобно использовать для автоматической подачи воды в разные отсеки диспенсера (контейнера для моющих средств). Во-вторых, в разных режимах стирки вода должна подаваться с разной скоростью. Например, при первом наполнении бака в начале стирки время наполнения примерно 1,5–3 мин. А в режиме последующего полоскания вода должна подаваться медленней, чтобы обеспечить плавное вымывание раствора отбеливателя или кондиционера из соответствующих отсеков диспенсера. В режиме сушки вода для охлаждения конденсатора сушки должна подаваться еще медленней (с минимальным расходом). Все эти условия выполняются при установке специальных вставок в выходной штуцер клапана. Эти вставки сделаны из пластмассовой основы с отштампованными выступами и резиновой шайбой, например, как на рис. 5.7.

Рис. 5.7. Вставка-стабилизатор в выходном штуцере клапане

Либо вставки могут представлять собой просто цилиндры с отверстиями.

На рис. 5.8 хорошо видны типы вставок.

Рис 5.8. Конфигурации вставок в выходных штуцерах электроклапанов

Для обеспечения необходимых выходных расходных характеристик вставки имеют небольшие отличия и также имеют разный цвет. Например, желтая вставка на выходе — расход 0,5 литра в минуту (клапан с такой вставкой используется при сушке), синяя вставка — расход 1,5 л/мин., черная вставка — 5 л/мин.

Возможные дефекты клапанов не слишком разнообразны. Либо засоряется фильтр-сетка, либо перегорает обмотка катушки. Большинство катушек взаимозаменяемо, поэтому, если обнаружен обрыв в катушке в одной из секций клапана, можно применить катушку от другого клапана. Также нередки случаи выпадания плохо запрессованных вставок — в таких случаях возможно переполнение диспенсера в одном из режимов.

Проверку клапанов можно произвести не снимая их с машины. Для этого используется сетевой шнур с выключателем и с контактами в изоляционных чехлах. Вход клапана должен быть подключен к водяной магистрали с номинальным давлением. После подачи напряжения на обмотку клапан должен открыться. Затем нужно проследить, как быстро клапан закрывается после выключения напряжения питания. Если после выключения питания через клапан в течение нескольких секунд еще протекает вода, то это говорит о потере гибкости манжеты (либо совершенно ослаблена пружина штока), и такой клапан лучше заменить.

Важной деталью во всех моделях СМА является пневматический переключатель. Он служит для контроля уровня воды или моющего раствора в баке СМА, поэтому его часто называют датчиком, или реле уровня, или прессостатом, но мы будем называть эту деталь датчиком давления или сокращенно ДД. С баком СМА он соединяется гибким и тонким резиновым или силиконовым шлангом, который называется шлангом давления. В свою очередь шланг давления присоединяется к нижней части бака через так называемую компрессионную камеру. В подавляющем числе моделей СМА ДД располагается в верхней части корпуса рядом с баком, обычно он закреплен на какой-либо боковой стенке корпуса, например, как на рис. 6.1, а схема соединения показана на рис. 6.2.

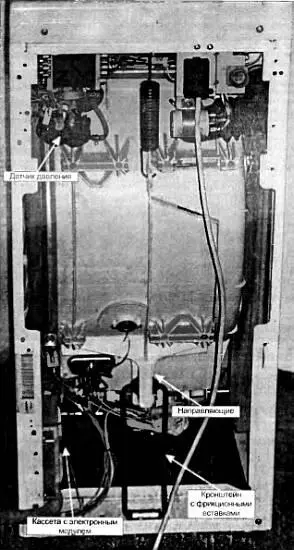

Рис. 6.1. Пример расположения датчика давления в корпусе СМА

Рис. 6.2. Типовая схема соединения датчика давления с баком СМА

Однако существуют модели СМА, у которых ДД расположен внизу под баком. Этот вариант представлен на рис. 6.3.

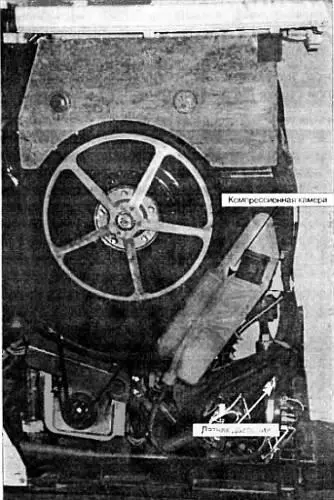

Рис. 6.3. Пример нестандартного расположения датчика давления

Такое расположение ДД достигнуто при помощи оригинальной компрессионной камеры, которая присоединена к нижней части бака через резиновую втулку. Эта камера представляет собой отштампованный из пластмассы змеевик с воздушными «мешками». Выходной штуцер камеры соединен шлангом давления с ДД.
