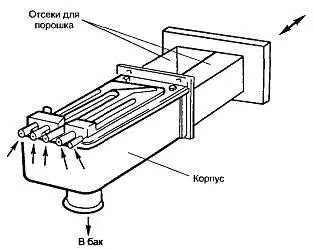

Рис. 2.1. Выдвижные лотки-контейнеры

На рисунке видно, что эти отделения закрыты решетками.

Управление лотками осуществляется по-разному. Это может быть лоток, как на рис. 2.2. в который вода подается из разных штуцеров, соединенных шлангами с электроклапанами, которые подают воду в разных режимах работы СМА.

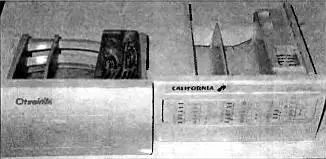

Рис. 2.2. Тип выдвижного лотка

Также управление может осуществляться с помощью специального поворотного крана, вмонтированного во внешний корпус лотка. Подобные системы применяются в СМА, имеющих только один клапан для подачи воды. На рис. 2.3 показана вся система управления выдвижным лотком СМА с фронтальной загрузкой.

На ось программатора надета специальная кулачковая насадка с выступами. Поворотный кран, наливающий воду в разные отсеки лотка, управляется пластмассовым поводком, соединенным с кулачковой насадкой. В зависимости от положения насадки будет повернут и кран. Для точной регулировки угла поворота крана есть специальный регулировочный винт.

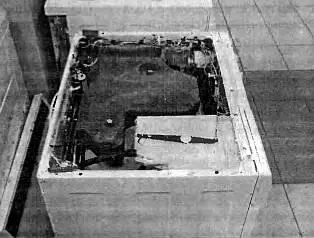

Рис. 2.3. Системы управления поворотным краном лотка-контейнера с СМА с фронтальной загрузкой

Аналогичная конструкция также представлена на рис. 2.4.

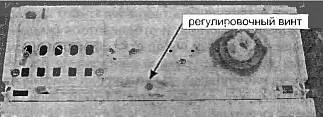

Рис. 2.4. Системы управления поворотным краном лотка-контейнера в СМА с фронтальной загрузкой

Теперь рассмотрим устройство диспенсера, который устанавливался в СМА с вертикальной загрузкой. Он представлен на рис. 2.5 в разрезе.

Стрелками обозначены потоки воды, поступающие в соответствующие отсеки при разных режимах работы СМА.

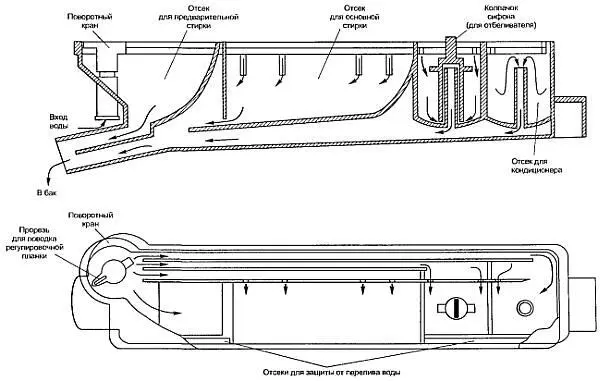

Рис. 2.5. Устройство диспенсера СМА с вертикальной загрузкой

Управляется такой диспенсер также кулачковой насадкой на оси программатора. В этом диспенсере тоже есть поворотный кран. В нужное положение он приводится поводком, показанным на рис. 2.6.

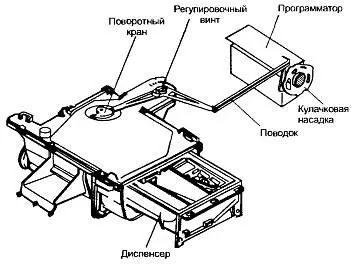

Рис. 2.6. Механизм управления поворотным краном в СМА с вертикальной загрузкой

В средней части поводка есть регулировочное соединение, а на левом конце сделан специальный штырь, который входит в прорезь на поворотном кране. Отсеки для кондиционера и отбеливателя сделаны в виде сифонов. Колпачок второго сифона не показан. При заполнении отсека водой происходит превышение уровня сливной трубки сифона и начинается самостоятельное истечение раствора из такого отсека.

Кондиционер (раствор) и отбеливатель (жидкий) заливаются в отсеки перед стиркой небольшими дозами так, чтобы уровень раствора не превышал уровень сливной трубки сифона. Сифоны в выдвигающихся лотках имеют точно такой же принцип действия.

В некоторых случаях, после продолжительной эксплуатации СМА, поворотный кран склеивается частицами стирального порошка. Это приводит к отсутствию подачи воды в некоторые отсеки, т. е. поворотный кран заклинивается. Чтобы не менять целиком дорогостоящий диспенсер, нужно промыть горячей водой ту часть, в которой смонтирован поворотный кран, с помощью резиновой груши. Либо для промывки снять весь диспенсер и погрузить его в горячую (до 50°) воду.

После промывки поворотный кран должен легко поворачиваться в отведенных для него пределах. Если необходимо, делают более точную регулировку поводка.

В СМА с вертикальной загрузкой также применяются диспенсеры, смонтированные прямо в верхней крышке СМА. Для промывки их можно вынимать. Внутри у них также находятся сифоны, которые автоматически обеспечивают вытекание в бак растворов кондиционера и отбеливателя. На рис. 2.7 показано направление потоков воды. Вода подается из специального сопла, смонтированного в корпусе СМА. При закрывании крышки СМА отверстие сопла точно совпадает с диспенсером. Вода подается из электроклапанов под напором давления в магистрали.
