Для него проделано специальное установочное отверстие в задней крышке бака. В этой крышке также отштампованы так называемые ребра жесткости в виде углублений по радиусу.

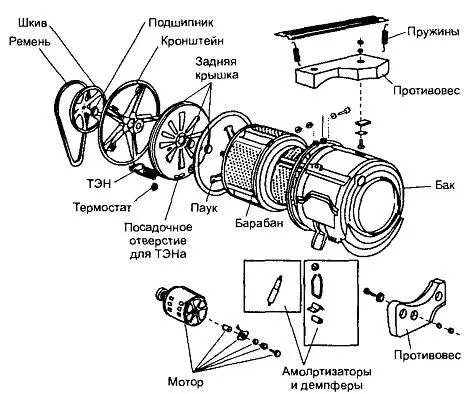

Рис. 1.4. Вариант компоновки СМА с фронтальной загрузкой

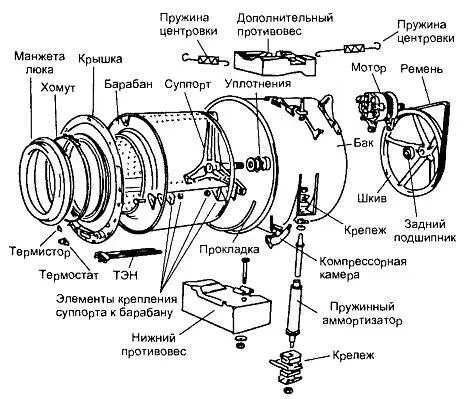

Следующая схема на рис. 1.5 практически не отличается от предыдущей, разница лишь в том, что крышка бака крепится спереди и к ней привинчен дополнительный кольцевой противовес.

Рис. 1.5. Еще один вариант компоновки СМА с фронтальной загрузкой

Прежде чем продолжить рассмотрение вариантов компоновки основных узлов, разберемся в устройстве элементов подвески баков СМА. Разделим эти элементы на три основные группы.

Первая — это собственно пружины. Они могут иметь разные диаметры, разное число витков и разное сечение проволоки, из которой они навиты. Вторая группа — пружинные амортизаторы и третья — демпферы. Рассмотрим подробно устройство пружинного амортизатора.

На рис. 1.6 он представлен в разрезе.

Рис. 1.6. Устройство пружинно-поршневого амортизатора

Основные части этого амортизатора: стальной цилиндр с направляющей втулкой из пластика, стальной полированный шток, имеющий в верхней части посадочное место для пластиковых вкладышей и резиновых прокладок, нижним концом шток упирается в поршень (рис. 1.7).

Рис. 1.7. Строение поршня амортизатора

Как работает вся система? При возникновении резких колебаний бака шток амортизатора оказывает давление на поршень внутри цилиндра. Поршень имеет специальную прокладку, пропитанную невысыхающей смазкой, которая также обеспечивает повышенное трение поршня.

Чтобы воздух внутри цилиндра не оказывал существенного сопротивления, в поршне проделаны сквозные отверстия, через которые воздух, при оказании давления на поршень, плавно переходит в верхнюю часть цилиндра. По окончании воздействия возвращения пружина приводит поршень и шток в исходное положение. То же самое происходит и со вторым амортизатором, который расположен на другой стороне основания бака. К баку штоки амортизаторов крепятся с помощью целого набора специальных вкладышей и прокладок из резины.

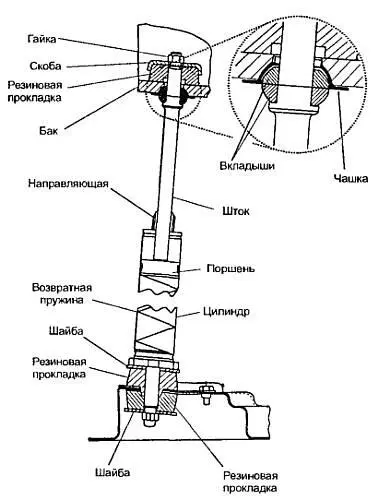

На рис. 1.8 представлен еще один вариант крепления.

Рис. 1.8. Вариант крепления штока амортизатора к баку СМА

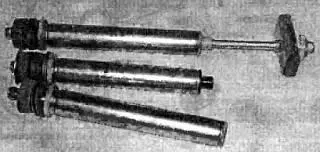

Как видим, вкладыши из пластика имеют сферическую форму. Это необходимо, чтобы шток мог изменять свое положение при раскачиваниях бака, которые неизбежно возникают при вращении барабана с бельем. Цилиндры амортизаторов крепятся к днищу корпуса также через толстые резиновые прокладки или втулки. Внешний вид пружинных амортизаторов показан на рис. 1.9.

Рис. 1.9. Внешний вид пружинно-поршневых амортизаторов

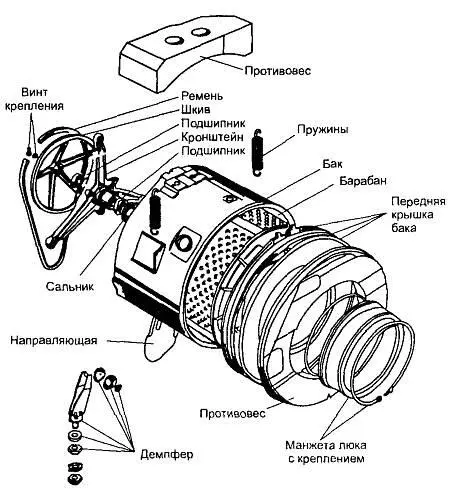

Пример компоновки СМА с двумя пружинными амортизаторами приведен на рис. 1.10.

Рис. 1.10. Компоновка СМА с двумя пружинно-поршневыми амортизаторами
