А. Лебедев - Анатомия стиральных машин

Боковые пружины подвески в данном случае не нужны — их заменяют пружины в цилиндрах, а две небольшие пружины, крепящиеся к верхнему противовесу, только обеспечивают дополнительную центровку бака в вертикальной плоскости. Надо отметить: подобная компоновка применялась в СМА марок «Hotpoint», «General Electric», «Hoover». Основное ее отличие от других в том, что мотор находится не снизу, а крепится к верхней части бака. И крышка, и бак изготовлены из пластика. В центре бака отштамповано посадочное место для подшипников и уплотняющей манжеты-сальника. Нагревательный элемент устанавливается в посадочное отверстие в нижней части крышки бака. Также в этой крышке сделаны дополнительные технологические отверстия для установки термостатов.

В следующем варианте компоновки на рис. 1.11 бак СМА также отштампован из пластика и состоит из двух половинок: передний полубак и задний полубак.

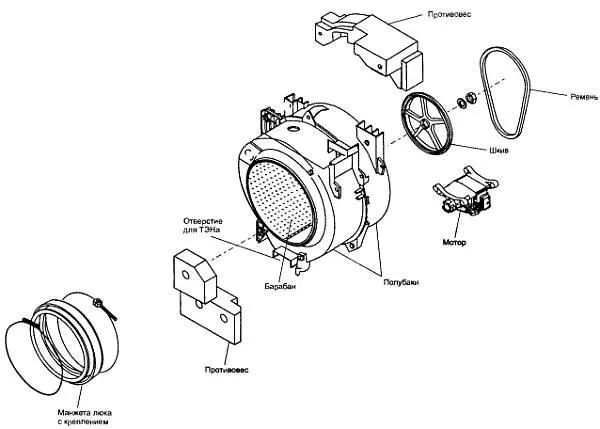

Рис. 1.11. Конструкция пластикового бака из двух частей

В качестве элементов, поглощающих энергию колебаний бака при работе СМА применены две боковые пружины и два демпфера. Подобная схема считается «классической» и представлена на рис. 1.12.

Рис. 1.12. «Классическая» схема подвески бака

Рассмотрим устройство третьей группы — демпферов. Их назначение — такое же, как у амортизаторов, — поглощать энергию колебаний бака СМА. Демпферы не содержат возвратных пружин, поэтому их применяют в различных сочетаниях с пружинами подвески. На рис. 1.13 показано внутреннее устройство демпфера.

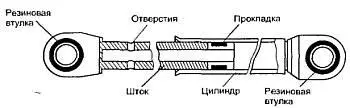

Рис. 1.13. Устройство демпфера с фрикционной прокладкой

Он состоит из стального цилиндра и поршня с фрикционной прокладкой. И цилиндр и поршень имеют на концах специальные втулки с резиновыми прокладками. Посредством этих втулок осуществляется крепление демпфера к баку и к днищу корпуса СМА. Фрикционная прокладка сделана из пористого полимера и также пропитана невысыхающей смазкой. Чтобы воздух в цилиндрах не оказывал влияния на работу демпфера, в корпусе поршня сделаны сквозные отверстия. Следующий (рис. 1.14) тип демпфера похож на предыдущий, отличие только в том, что он имеет две фрикционные прокладки, также пропитанные невысыхающей смазкой. Количество фрикционных прокладок может быть и большим — все зависит от конструкции демпфера.

Рис. 1.14. Фрикционный демпфер с двумя прокладками

Некоторые типы демпферов показаны на рис. 1.15.

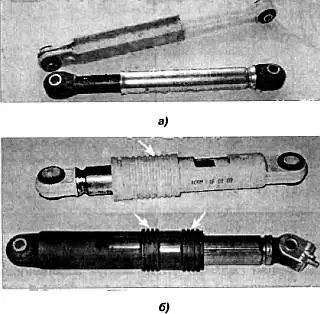

Рис. 1.15. а)Внешний вид фрикционных демпферов,

б) Места расположения прокладок

Как правило, на корпусах амортизаторов и демпферов указана величина усилия сопротивления. Она составляет от 100 до 150 Н (1 Ньютон = 1 кгс). Конструкции демпферов могут быть как разборные (в этом случае легко заменить вышедшие из строя прокладки), так и неразборные — с завальцованными краями.

Отличия в компоновке узлов СМА с вертикальной загрузкой обусловлены необходимостью наличия загрузочного люка как в самом барабане, так и в баке, к тому же барабан должен иметь два узла вращения. Для примера рассмотрим еще два варианта компоновки СМА с вертикальной загрузкой. В первом, на рис. 1.16, схема подвески ничем не отличается от «классической».

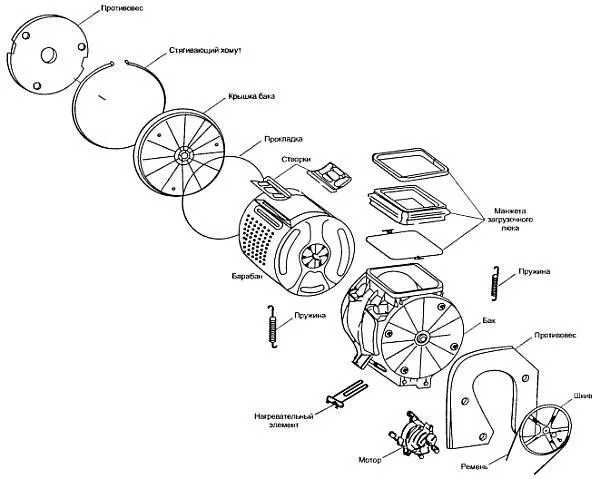

Рис. 1.16. Основные детали СМА с вертикальной загрузкой

Бак подвешен на двух пружинах, а в качестве амортизирующих элементов применены демпферы со специальными вкладышами, которые показаны на рис. 1. 17.

Рис. 1.17. Прессованные демпферы-вкладыши

Эти вкладыши спрессованы из материала, обладающего высоким коэффициентом трения, — они зажаты в кронштейнах, которые через резиновые прокладки крепятся либо к днищу корпуса СМА, либо непосредственно к баку. На рис. 1.18 показаны два варианта таких демпферов.
