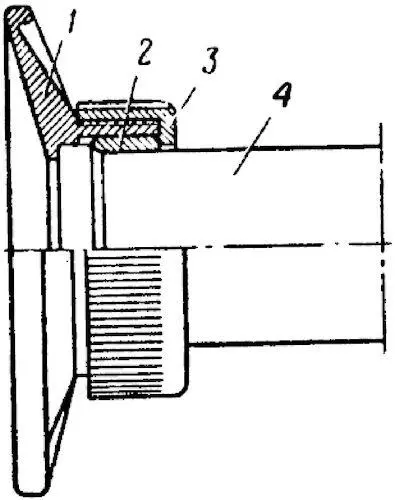

Рис. 19.Предохранитель ствола:
1 — диск; 2 — полукольцо; 3 — гайка; 4 — ствол
ПРОТИВОТАНКОВАЯ ГРАНАТА (ПГ-2)
20. Противотанковая граната (ПГ-2) является надкалиберной кумулятивной гранатой, пробивающей броню благодаря направленному действию взрыва. Калибр гранаты — 80 мм.
21. Противотанковая граната (рис. 27) состоит из корпуса, стабилизатора, порохового заряда и донного взрывателя.
22. Корпус гранатыимеет конический обтекатель, оболочку, в которой помещены взрывчатое вещество и воронка, и крышку с гнездом для взрывателя.
Крышка имеет резьбу для соединения корпуса гранаты со стабилизатором.
23. Стабилизатор(рис. 28) служит для придания гранате устойчивости при полете ее в воздухе. Он состоит из трубки стабилизатора, шести гибких перьев, поддона и втулки.
На трубке стабилизатора имеется фиксатор, который при заряжании входит в вырез на дульной части ствола гранатомета.
Гибкое оперение гранаты согнуто вокруг трубки стабилизатора и в таком положении закреплено кольцом.
Втулка имеет резьбу, при помощи которой стабилизатор соединяется с крышкой корпуса гранаты.
24. Поддон (рис. 29) служит для помещения капсюля-воспламенителя и соединения порохового заряда с гранатой. Он имеет радиальный и осевой каналы, заполненные порохом, и выступ с резьбой для навинчиванния порохового заряда. В радиальный канал вставлен капсюль-воспламенитель, а в осевой — металлический колпачок, предохраняющий порох от влаги и высыпания. Для предохранения от повреждения капсюля-воспламенителя и резьбы выступа при хранении и транспортировке на поддон навинчивается предохранительный колпачок.

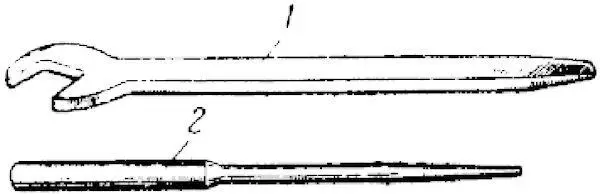

Рис. 20.Ключ-отвертка 1 и выколотка 2

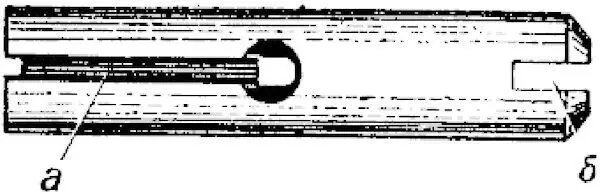

Рис. 21.Приспособление для сборки и разборки ударно-спускового механизма:
а — паз для выколотки; б — паз для ключа-отвертки
25. Пороховой заряд(рис. 30) предназначается для сообщения гранате поступательного движения. Он состоит: из бумажной гильзы, заполненной дымным ружейным порохом; металлического цоколя, имеющего резьбу для навинчивания на выступ поддона стабилизатора; картонных прокладок. Пороховой заряд помещается в бумажном пенале для предохранения его от влаги и механических повреждений при хранении и транспортировке.
26. Донный взрыватель ДК-2(рис. 31) служит для взрыва гранаты после выстрела при ударе ее о преграду. Он состоит из корпуса, донной втулки, инерционного тела, ударника с жалом, стопора с пружиной, направляющей втулки, оседающей гильзы, предохранительной пружины, контрпредохранительной пружины, диафрагмы, детонатора и капсюля-детонатора.

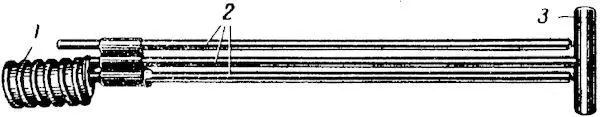

Рис. 22.Банник:
1 — протирка; 2 — три стебля; 3 — ручка
а
б

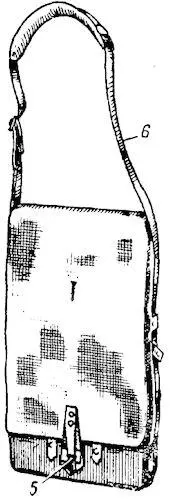

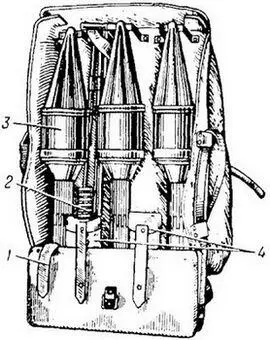

Рис. 23.Сумка для гранат:
а — общий вид сумки; б — сумка с открытой крышкой;
1 — карман для запасных частей и инструмента; 2 — банник; 3 — граната, 4 — гнезда для пеналов с пороховыми зарядами; 5 — замок; 6 — плечевой ремень

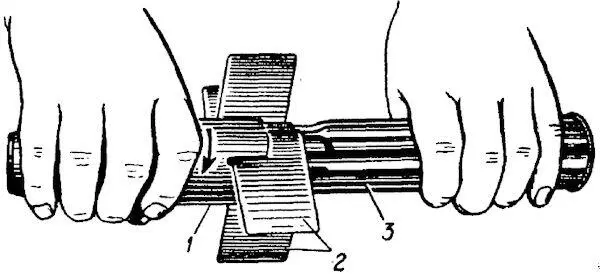

Рис. 24.Свертывание перьев стабилизатора:
1 — оправка; 2 — перья стабилизатора; 3 — трубка стабилизатора
Глава IV
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ГРАНАТОМЕТА И ДЕЙСТВИЕ ДОННОГО ВЗРЫВАТЕЛЯ
ПОЛОЖЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ ДО ЗАРЯЖАНИЯ
27. Части и механизмы гранатомета до заряжания находятся в следующем положении.
Курок спущен, боевая пружина находится в наименьшем сжатии. Стержень своими выступами упирается снизу в курок и удерживает его в зацеплении с шепталом.
Шептало зашло своим зубом за предохранительный выступ курка и, одновременно оказывая давление на верхний зуб спускового крючка, отводит хвост спускового крючка вперед.
