Боек под действием пружины утоплен и не препятствует заряжанию гранатомета.
Предохранитель спуска выступает с левой стороны корпуса ударно-спускового механизма, его буртик не препятствует продвижению назад нижнего зуба спускового крючка.
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ПРИ ЗАРЯЖАНИИ
28. Для заряжания гранатомета надо:
Поставить гранатомет на предохранитель, при этом буртик предохранителя спуска встанет против нижнего зуба спускового крючка и будет препятствовать повороту спускового крючка назад.

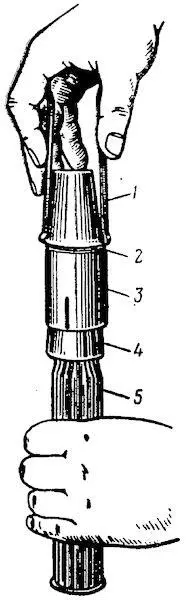

Рис. 25.Надевание кольца на перья стабилизатора:
1 — скоба; 2 — кольцо; 3 — оправка; 4 — перья стабилизатора; 5 — трубка стабилизатора
Вставить гранату в гранатомет, для чего трубку стабилизатора (с пороховым зарядом) ввести в дульную часть ствола так, чтобы фиксатор стабилизатора вошел в вырез на стволе. При этом по мере продвижения стабилизатора в канал ствола кольцо, упираясь в дульный срез ствола, соскакивает с перьев, а фиксатор входит в вырез на стволе. Капсюль-воспламенитель располагается против отверстия для бойка.
а
б
в

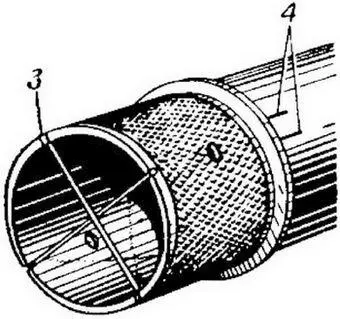

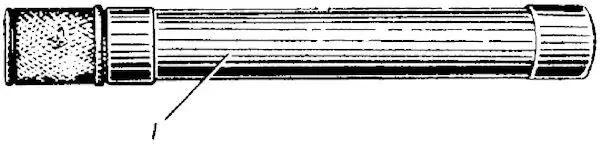

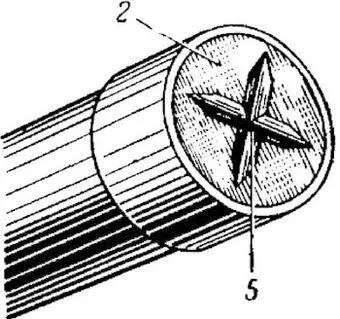

Рис. 26.Прибор для проверки прицельного приспособления:
а — общий вид; б — вид слева; в — вид справа;
1 — труба; 2 — дно; 3 — прорезь; 4 — риски; 5 — отверстие с прорезями
РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ГРАНАТОМЕТА ПРИ ВЫСТРЕЛЕ
29. Для производства выстрела надо:
Поставить курок на боевой взвод, для чего большим пальцем правой руки нажать на спицу курка и отвести его вниз. Курок давит на большой выступ стержня, опускает его вниз и сжимает боевую пружину. Зуб шептала, скользя по курку, заскакивает за боевой выступ курка (слышен щелчок), и курок ставится на боевой взвод (рис. 32).
Снять гранатомет с предохранителя, для чего нажать на предохранитель спуска с правой стороны, утопив его заподлицо с корпусом ударно-спускового механизма.
Нажать указательным пальцем на спусковой крючок.При этом спусковой крючок, вращаясь на своей оси, верхним зубом приподнимает шептало и выводит его зуб из зацепления с боевым выступом курка. Курок под действием боевой пружины энергично поворачивается вверх и ударяет по бойку. Боек, продвигаясь вверх, сжимает свою пружину и разбивает капсюль-воспламенитель гранаты. Пороховой заряд воспламеняется, Образовавшиеся при сгорании порохового заряда газы выбрасывают гранату из канала ствола. К моменту вылета гранаты из ствола происходит сгорание порохового заряда.

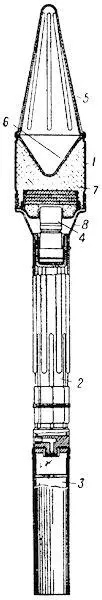

Рис. 27.Противотанковая граната (ПГ-2):
1 — корпус; 2 — стабилизатор; 3 — пороховой заряд; 4 — донный взрыватель; 5 — конический обтекатель; 6 — воронка; 7 — взрывчатое вещество; 8 — крышка

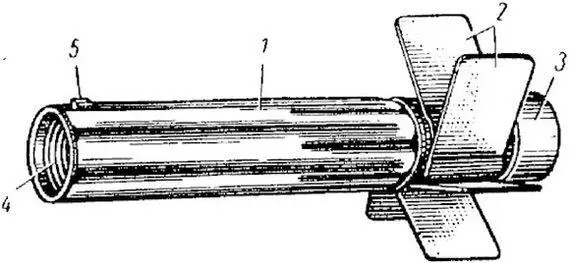

Рис. 28.Стабилизатор:
1 — трубка; 2 — перья; 3 — поддон, 4 — втулка; 5 — фиксатор
После удара курка по бойку стержень под действием боевой пружины малым выступом отводит курок от бойка. Боек под действием своей пружины утапливается в отверстие нижней стенки ствола.
Спусковой крючок после освобождения его под действием шептала отходит вперед.
ДЕЙСТВИЕ ДОННОГО ВЗРЫВАТЕЛЯ
30. В обращении (до выстрела) безопасность взрывателя ДК-2 достигается тем, что капсюль-детонатор не может быть случайно наколот жалом, так как ударник удерживается от перемещения вперед стопором, находящимся в зацеплении с оседающей гильзой и направляющей втулкой. В этом положении стопор удерживается оседающей гильзой, поджимаемой в верхнее положение предохранительной пружиной.

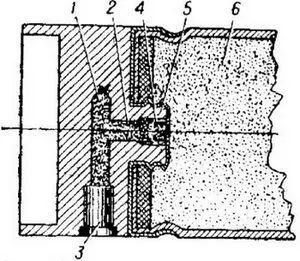

Рис. 29.Поддон с пороховым зарядом в разрезе:
1 — радиальный канал; 2 — осевой канал; 3 — капсюль-воспламенитель; 4 — металлический колпачок; 5 — выступ с резьбой; 6 — пороховой заряд
