Министерство обороны СССР, РФ - Ручной противотанковый гранатомет (РПГ-2)

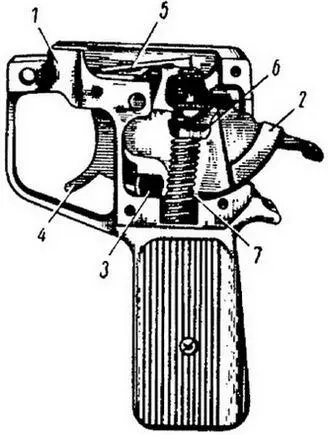

Рис. 9.Ударно-спусковой механизм:

1 — корпус; 2 — курок, 3 — предохранитель спуска; 4 — спусковой крючок, 5 — шептало; 6 — стержень; 7 — боевая пружина

Курок(рис. 11) служит для нанесения удара по бойку. Он имеет спицу с насечкой для постановки курка на боевой взвод, два выступа — боевой и предохранительный, предназначенные для сцепления с шепталом, и отверстие для оси курка.

Предохранитель спуска(рис. 12) служит для запирания спускового крючка, чем исключается возможность случайного выстрела. Он имеет буртик и два гнезда, в которые в зависимости от положения предохранителя спуска входит стопор, поджимаемый пружиной. Чтобы поставить гранатомет на предохранитель, надо нажать па предохранитель спуска с левой стороны так, чтобы красная кольцевая полоска была утоплена заподлицо с крышкой корпуса.

Спусковой крючок(рис. 13) служит для спуска курка с боевого взвода. Спусковой крючок имеет верхний зуб для вывода шептала из зацепления с боевым выступом курка, отверстие для оси, хвост для нажима пальцем при производстве выстрела и нижний зуб для упора в буртик предохранителя спуска при постановке гранатомета на предохранитель.

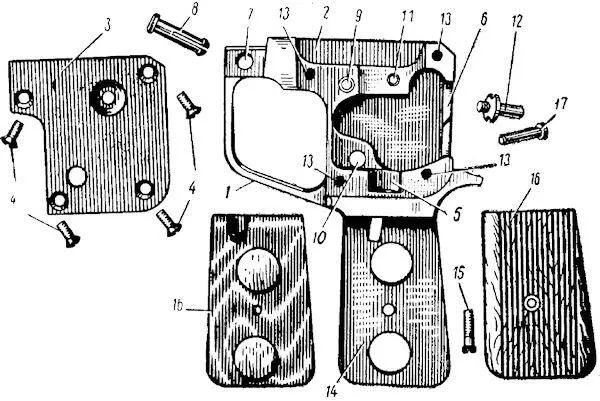

Рис. 10.Корпус:

1 — спусковая коробка; 2 — паз для шептала; 3 — крышка; 4 — винты; 5 — гнездо для боевой пружины; 6 — вырез для курка; 7 — отверстие для чеки; 8 — чека; 9 — отверстие для оси спускового крючка; 10 — отверстие для предохранителя спуска; 11 — нарезное отверстие для оси курка; 12 — ось курка; 13 — нарезные отверстия; 14 — пластина; 15 — соединительный винт, 16 — щечки, 17 — ось спускового крючка

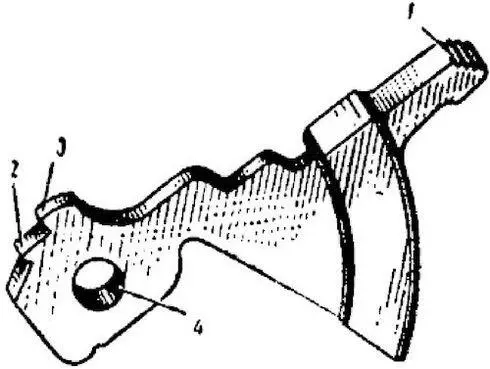

Рис. 11.Курок:

1 — спица курка с насечкой; 2 — боевой выступ; 3 — предохранительный выступ; 4 — отверстие для оси курка

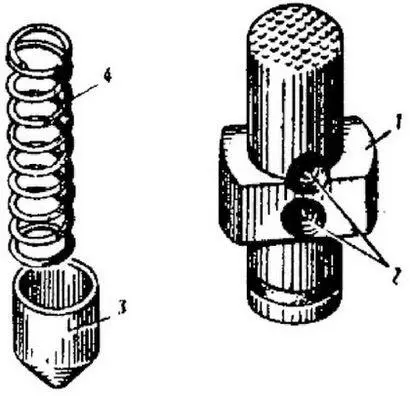

Рис. 12.Предохранитель спуска:

1 — буртик; 2 — гнезда; 3 — стопор; 4 — пружина

Шептало(рис. 14) служит для удержания курка на боевом взводе. Шептало представляет собой пластинчатую пружину, на переднем конце которой имеется зуб, служащий для сцепления с боевым выступом курка. В хвостовой части шептала имеется отверстие для крепления шептала винтом к корпусу ударно-спускового механизма.

Стержень с боевой пружиной(рис. 15) служит для сообщения курку вращательного движения, необходимого для нанесения удара по бойку. Стержень имеет головку с направляющими плечиками и двумя выступами (малым и большим) и отверстие для выколотки.

13. Бойковый механизм(рис. 16) служит для разбивания капсюля-воспламенителя гранаты. Он помещается в гнезде основания бойкового механизма и состоит из бойка, фланца, пружины бойка, опорной втулки, стопора, шайбы и ниппеля. Под действием пружины коническая часть фланца плотно прилегает к конической поверхности бойка, что исключает прорыв газов из ствола вниз при выстреле (рис. 17).

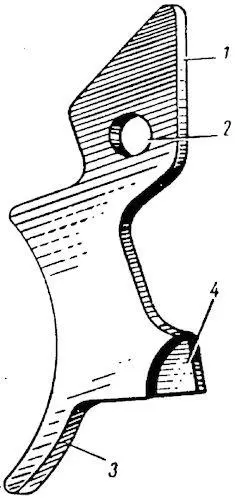

Рис. 13.Спусковой крючок:

1 — верхний зуб; 2 — отверстие для оси; 3 — хвост; 4 — нижний зуб

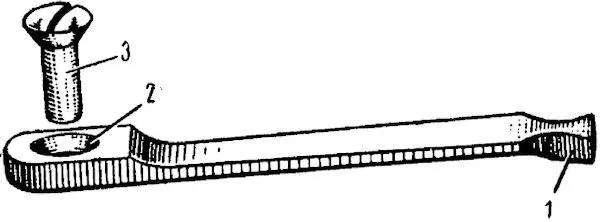

Рис. 14.Шептало:

1 — зуб; 2 — отверстие для винта; 3 — винт

14. Прицельное приспособление(рис. 18) служит для наводки гранатомета при стрельбе по целям на различные расстояния. Оно состоит из прицельной рамки и мушки.

Прицельная рамкаосью соединена с основанием и удерживается пружиной в двух положениях: вертикальном и горизонтальном. Прицельная рамка имеет три отверстия с прорезями для прицеливания. Нижнее отверстие предназначено для прицеливания на расстояния до 50 м, среднее — на расстояния от 50 до 100 м и верхнее — на расстояния от 100 до 150 м.

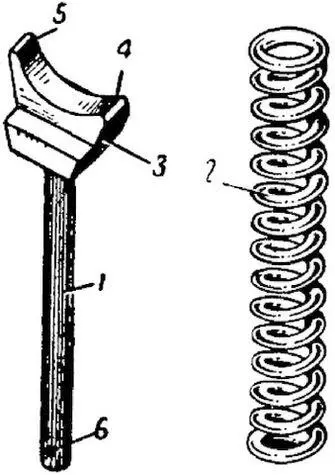

Рис. 15.Стержень с боевой пружиной:

1 — стержень; 2 — боевая пружина; 3 — головка; 4 — малый выступ; 5 — большой выступ; 6 — отверстие для выколотки

Мушкаосью соединена с основанием и удерживается пружиной в двух положениях: вертикальном и горизонтальном.
