10. Порядок сборки гранатомета после полной разборки:

1) Собрать бойковый механизм.Надеть на боек фланец так, чтобы конические поверхности бойка и фланца соприкасались; затем надеть на боек пружину и опорную втулку; нажимая на опорную втулку, сжать пружину и вставить в канавку бойка стопор; надеть шайбу на фланец.

2) Собрать ударно-спусковой механизм:

— присоединить предохранитель спуска:вставить в гнездо корпуса пружину, надеть на пружину стопор, поджать пружину стопором и вставить предохранитель спуска в отверстие корпуса;

— присоединить спусковой крючок:вставить спусковой крючок в окно и закрепить осью;

— присоединить стержень с боевой пружиной:надеть на стержень боевую пружину, вставить стержень в отверстие корпуса, сжать боевую пружину и завести стержень головкой за ось курка; затем, уперев головку стержня в угол стола или какой-либо деревянный предмет, сжать боевую пружину и вставить в отверстие стержня выколотку (см. рис. 7);

Примечание.Если в принадлежности имеется приспособление для сборки и разборки ударно-спускового механизма, то необходимо вставить боевую пружину со стержнем в канал приспособления так, чтобы верхнее отверстие в стержне совпало с пазом для выколотки, а длинное плечо стержня находилось с правой стороны; вставить ключ-отвертку в паз приспособления, упереть головку стержня в твердый предмет, нажать на ключ-отвертку и сжать боевую пружину, вставить выколотку в отверстие стержня до упора в стенку приспособления, вынуть стержень с боевой пружиной и выколоткой из приспособления и вставить их в гнезда для боевой пружины так, чтобы выколотка вошла в паз.

— присоединить курок:нажимая на спусковой крючок, приподнять шептало и надеть курок на ось; поставить курок на боевой взвод и вынуть выколотку из отверстия в стержне; нажать на спусковой крючок и спустить курок с боевого взвода;

— присоединить щечки:поставив на место щечки, ввинтить соединительный винт.

3) Дальнейшую сборку производить, руководствуясь ст. 8.

11. Стволгранатомета (рис. 8) служит для направления полета гранаты и отвода пороховых газов при выстреле. Канал ствола гладкий, открытый с обоих концов. Диаметр канала ствола называется калибром; у гранатомета он равен 40 мм.

На стволе имеются: на дульной части — вырез для фиксатора гранаты; сверху — основания для крепления мушки и прицельной рамки; снизу — ушки для соединения ударно-спускового механизма со стволом при помощи чеки и основание бойкового механизма с гнездом для бойкового механизма и каналом для отводя пороховых газов вправо, проходящих через отверстие для бойка в стволе; слева — две антабки для крепления ремня.

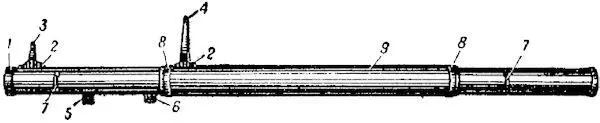

Рис. 8.Ствол:

1 — вырез для фиксатора гранаты; 2 — основания мушки и прицельной рамки; 3 — мушка; 4 — прицельная рамка; 5 — ушки; 6 — основание бойкового механизма; 7 — антабки; 8 — хомутики, 9 — накладка

На стволе гранатомета закреплены хомутиками две деревянные накладки, предохраняющие руки гранатометчика от ожогов при стрельбе. Хомутики стягиваются винтами.

12. Ударно-спусковой механизм(рис. 9) служит для спуска курка с боевого взвода, нанесения удара по байку и для постановки гранатомета на предохранитель. Он состоит из корпуса, курка, предохранителя спуска, спускового крючка, шептала и стержня с боевой пружиной.

Корпус(рис. 10) имеет; крышку, спусковую скобу, окно для спускового крючка, паз для шептала, гнездо для боевой пружины и отверстие для стержня, гнездо для стопора предохранителя спуска и его пружины, вырез для курка и вырез для выступа основания бойкового механизма а. Кроме того, в корпусе имеются: отверстие для чеки, отверстие для оси спускового крючка, отверстие для предохранителя спуска, ось курка, четыре нарезных отверстия для винтов и нарезное отверстие для винта шептала; в некоторых гранатометах в верхней части гнезда для боевой пружины имеется паз для выколотки. Корпус оканчивается пластиной, которая с прикрепленными к ней с обеих сторон двумя деревянными щечками образует рукоятку.
