15. Предохранитель ствола(рис. 19) служит для предохранения казенной части ствола от засорения землей, песком и другими предметами при случайном утыкании гранатомета в грунт или другую преграду. Предохранитель ствола состоит из диска, двух полуколец и гайки.

16. Предохранители ствола поступают в войска укупоренными вместе с гранатометами, но не надетыми на них.

Для установки предохранителя ствола необходимо:

— надеть гайку на казенную часть ствола гранатомета и отвести ее до антабки;

— надеть диск до упора и вложить в кольцевой зазор между диском и стволом гранатомета два полукольца;

— навинтить от руки до отказа гайку на диск, после чего предохранитель ствола должен прочно, без качки удерживаться на стволе.

У гранатометов, находящихся в эксплуатации, предохранитель от ствола не отделяется.

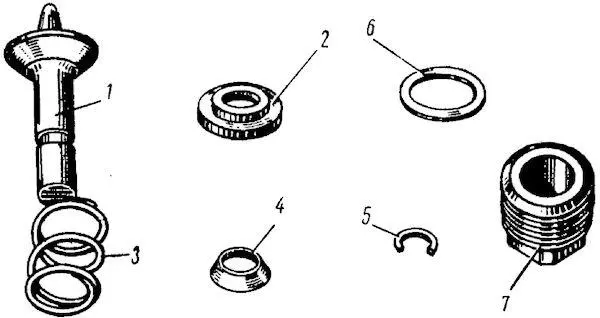

Рис. 16.Бойковый механизм:

1 — боек; 2 — фланец; 3 — пружина бойка; 4 — опорная втулка; 5 — стопор; 6 — шайба; 7 — ниппель

17. К каждому гранатомету положены:

— запасной боек с собранными на нем частями;

— ключ-отвертка и выколотка (рис. 20);

— приспособление для сборки и разборки ударно-спускового механизма (рис. 21); приспособление имеет канал для помещения стержня с боевой пружиной, продольный паз для выколотки и паз для ключа-отвертки;

— банник (рис. 22) для чистки и смазки гранатомета; он состоит из протирки, трех стеблей и ручки; протирка на поверхности имеет канавки, предназначенные для удержания пакли при чистке;

— ремень с двумя чехлами; чехлы служат для предохранения от загрязнения канала ствола, а ремень — для переноски гранатомета;

— сумка (рис, 23) для хранения и переноски трех гранат с пороховыми зарядами и принадлежности; в сумке имеется шесть гнезд для помещения гранат и пороховых зарядов к ним, одно гнездо для банника и карман для остальных частей принадлежности; крышка сумки застегивается замком; сумка переносится на плечевом ремне.

Кроме того, в полковой комплект, принадлежности входит приспособление для надевания кольца на перья стабилизатора гранаты и прибор для проверки прицельного приспособления гранатомета.

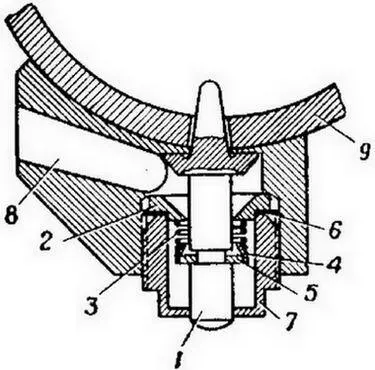

Рис. 17. Положение частей байкового механизма в момент выстрела:

1 — боек; 2 — фланец; 3 — пружина бойка; 4 — опорная втулка; 5 — стопор; 6 — шайба; 7 — ниппель; 8 — канал для отвода гнезда; 9 — ствол

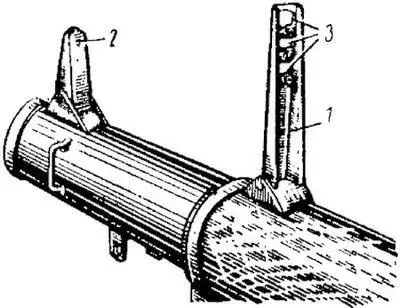

Рис. 18.Прицельное приспособление:

1 — прицельная рамка; 2 — мушка, 3 — отверстия с прорезями для прицеливания

18. Приспособление для надевания кольца на перья стабилизатора гранаты состоит из оправки и скобы.

Примечание.Гранатометы ранних выпусков комплектовались приспособлением, состоящим из оправки и ключа.

Для того чтобы надеть кольцо на перья стабилизатора, необходимо:

— свинтить предохранительный колпачок с поддона стабилизатора;

— надеть оправку на трубку стабилизатора так, чтобы перья стабилизатора вошли в прорези оправки;

— поворачивая оправку в сторону наклона перьев (рис. 24), свернуть их вокруг трубки стабилизатора;

— надеть на оправку кольцо и скобу так, чтобы охватывающая часть скобы упиралась в кольцо (рис. 25);

— нажимая на скобу, сдвинуть кольцо с оправки на перья стабилизатора; при этом не должно быть перекоса и набегания витка на виток, конец витка не должен заходить под перо и должен быть не ближе 3 мм от кромки пера;

— снять оправку с перьев стабилизатора;

— навинтить предохранительный колпачок на поддон стабилизатора.

Примечания:1. Порядок надевания кольца на перья стабилизатора ключом такой же, как и при надевании скобой. Кольцо сдвигают до тех пор, пока оно не соскочит с оправки.

2. Применять для надевания колец на перья стабилизатора другие (нештатные) приспособления запрещается.

19. Прибор для проверки прицельного приспособления (рис. 26) состоит из трубы и дна. На переднем торце трубы имеются четыре прорези для натягивания нитей. На наружной поверхности трубы имеются две риски, предназначенные для правильной установки прибора в стволе гранатомета. Труба прибора закрыта дном, в центре которого имеется отверстие с четырьмя прорезями.
