2) Отделить бойковый механизм.Взять гранатомет левой рукой и поставить вертикально дульной частью вниз; правой рукой при помощи ключа-отвертки вывинтить ниппель (рис. 4) и вынуть из основания бойкового механизма боек с собранными на нем частями.

Примечание.При отделении бойкового механизма от собранного гранатомета поставить курок на боевой взвод и переместить вправо предохранитель спуска.

3) Отделить крышку корпуса ударно-спускового механизма.Взять ударно-спусковой механизм в левую руку, спусковой скобой влево, а в правую руку ключ-отвертку, вывинтить четыре винта и снять крышку корпуса ударно-спускового механизма,

8. Порядок сборки гранатомета после неполной разборки:

1) Присоединить крышку корпуса ударно-спускового механизма.Поставить на место крышку корпуса и ввинтить четыре винта.

2) Присоединить бойковый механизм.Вставить боек с собранными на нем частями в ниппель и ввинтить ниппель в основание бойкового механизма, прочно закрепив его ключом-отверткой.

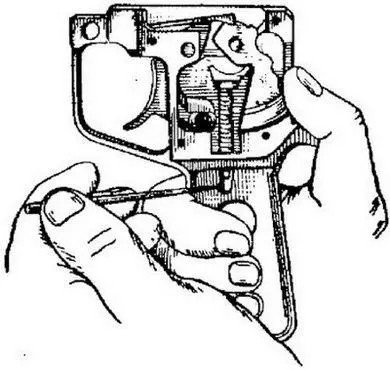

Рис. 5.Вставление выколотки в отверстие стержня

3) Присоединить ударно-спусковой механизм.Ввести выступ основания бойкового механизма в вырез на корпусе ударно-спускового механизма; прижать ударно-спусковой механизм к стволу и с правой стороны вставить (забить) чеку в отверстие.

4) Проверить правильность сборки гранатомета.Поставить курок на боевой взвод, при этом должен быть слышен щелчок. При нажатии на спусковой крючок курок должен энергично ударить по бойку.

9. Порядок полной разборки гранатомета:

1) Произвести неполную разборку, руководствуясь ст. 7.

2) Разобрать ударно-спусковой механизм:

— отделить щечки:вывинтить с помощью ключа-отвертки соединительный винт щечек и отделить их от корпуса ударно-спускового механизма;

— отделить курок:поставить курок на боевой взвод и вставить тонкий конец выколотки в отверстие на нижнем конце стержня (рис. 5); удерживая ударно-спусковой механизм левой рукой за рукоятку, указательным пальцем этой руки нажать на спусковой крючок (приподнять шептало) и правой рукой снять курок с его оси (рис. 6);

Рис. 6.Снятие курка с оси

— отделить стержень с боевой пружиной:взять ударно-спусковой механизм в правую руку и упереть головку стержня в угол стола (рис. 7) ил1~ какой-либо деревянный предмет; сжать боевую пружину и вынуть выколотку из отверстия стержня; затем, постепенно ослабляя нажим, отделить стержень с боевой пружиной от корпуса; снять со стержня боевую пружину, при отделении стержня необходимо соблюдать осторожность, так как действием сжатой боевой пружины стержень может быть с силой выброшен;

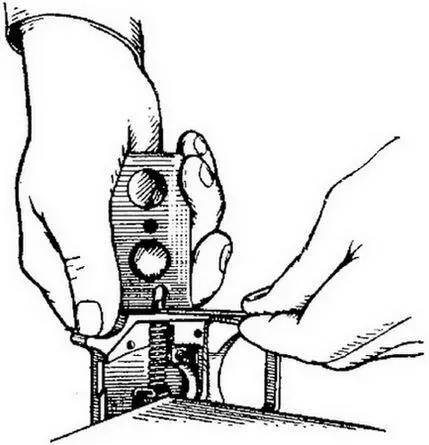

Рис. 7.Отделение стержня с боевой пружиной

Примечание.Если в гнезде для боевой пружины имеется паз для выколотки, то, нажимая на спицу курка, совместить верхнее отверстие в стержне с этим пазом и вставить в него тонкий конец выколотки до упора в стенку корпуса. После снятия курка с оси вынуть из корпуса стержень вместе с боевой пружиной и выколоткой, вставить их в канал приспособления для сборки и разборки ударно-спускового механизма; вставить ключ-отвертку в паз приспособления, упереть головку стержня в твердый предмет и, нажимая на ключ-отвертку, сжать боевую пружину, вынуть выколотку из отверстия стержня; ослабляя давление на ключ-отвертку, постепенно разжать боевую пружину, вынуть ее со стержнем из приспособления и отделить их друг от друга.

— отделить спусковой крючок:вытолкнуть тонким концом выколотки ось спускового крючка; приподнимая спусковой крючок вверх и влево, вывести его нижний зуб из окна и подать спусковой крючок внутрь корпуса, а затем отделить от корпуса;

— отделить предохранитель спуска:нажать на предохранитель спуска с правой стороны, затем осторожно вынуть предохранитель спуска, стопор и пружину стопора.

Примечание.При разборке ударно-спускового механизма отделять шептало запрещается.

3) Разобрать бойковый механизм.Нажимая на опорную втулку, сжать пружину бойка, снять с бойка стопор, сдвинув его в сторону; затем снять опорную втулку, пружину и фланец.
