Министерство обороны СССР, РФ - Ручной противотанковый гранатомет (РПГ-2)

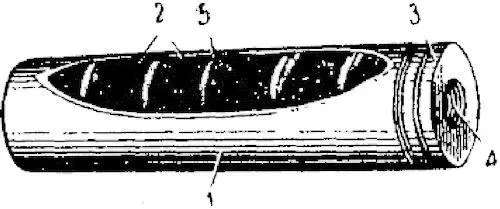

Рис. 30.Пороховой заряд:

1 — бумажная гильза; 2 — дымный ружейный порох; 3 — металлический цоколь; 4 — резьба цоколя; 5 — картонная прокладка

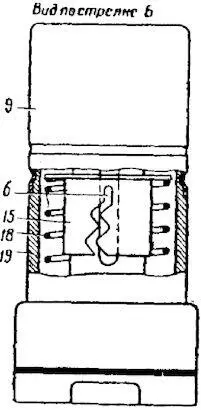

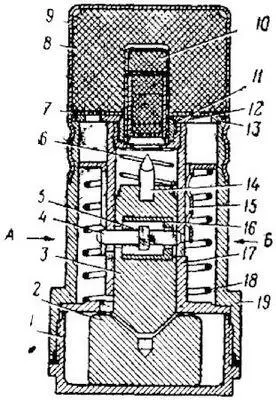

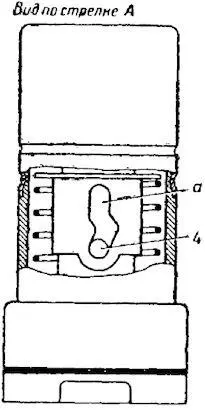

Рис. 31.Донный взрыватель ДК-2:

1 — донная втулка; 2 — инерционное тело; 3 — ударник; 4 — стопор; 5 — пружина стопора; 6 — контрпредохранительная пружина; 7 — прокладка; 8 — детонатор; 9 — оболочка; 10 — капсюль-детонатор; 11 — поджимная втулка; 12 — диафрагма; 13 — прокладка; 14 — жало; 15 — оседающая гильза; 16 — втулочка; 17 — направляющая втулка; 18 — предохранительная пружина; 19 — корпус; а — широкий паз; б — узкий паз

При выстреле оседающая гильза под действием силы инерции опускается до упора в буртик направляющей втулки и сжимает предохранительную пружину. В этом положении оседающей гильзы тонкий конец стопора под действием пружины входит в узкий паз, а толстый конец выходит из противоположного широкого паза оседающей гильзы, но остается в зацеплении с направляющей втулкой и тем самым удерживает ударник от перемещения вперед.

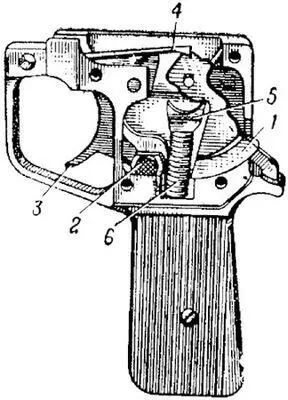

Рис. 32.Положение частей ударно-спускового механизма при постановке курка на боевой взвод:

1 — курок; 2 — предохранитель спуска; 3 — спусковой крючок; 4 — шептало; 5 — стержень; 6 — боевая пружина

После вылета гранаты из канала ствола, когда сила предохранительной пружины становится больше силы инерции оседающей гильзы, оседающая гильза поднимается до упора в диафрагму, При этом тонкий конец стопора скользит по узкому, зигзагообразному пазу оседающей гильзы, благодаря чему оседающая гильза движется замедленно. При дальнейшем движении оседающей гильзы тонкий конец стопора выходит из узкого паза оседающей гильзы и стопор под действием разжимающейся пружины смещается в сторону и выходит из зацепления с направляющей втулкой, в результате чего освобождается ударник. Ударник удерживается от действия силы набегания контрпредохранительной пружиной. В таком положении взрыватель взведен.

При встрече гранаты с преградой ударник, продвигаясь вперед под действием силы инерции, сжимает контрпредохранительную пружину и накалывает жалом капсюль-детонатор, в результате чего происходит взрыв детонатора и взрывчатого вещества гранаты.

При малых углах встречи гранаты с преградой ударник может не преодолеть сопротивления контрпредохранительной пружины. В этом случае инерционное тело под действием силы инерции перемещается в сторону и конической расточкой резко толкает коническую часть ударника в направлении капсюля-детонатора; ударник, сжимая контрпредохранительную пружину, накалывает капсюль-детонатор жалом, в результате чего происходит взрыв детонатора и взрывчатого вещества гранаты.

31. Гранатомет при надлежащем уходе, правильном сбережении и осторожном обращении с ним является надежным и безотказным оружием. Однако в результате неосторожного обращения с гранатометом, загрязнения и износа частей, а также при неисправности гранат могут быть. задержки при стрельбе.

Для предупреждения задержек при стрельбе из гранатомета необходимо во время стрельбы чистку ствола гранатомета производить не реже чем через 7 — 10 выстрелов,

32. В случае задержки при стрельбе повторно взвести курок и продолжать стрельбу. При повторении задержки перезарядить гранатомет и продолжать стрельбу. Если перезаряжанием задержка не устраняется, выяснить и устранить причину задержки, как указано в таблице:
