Для фрезерования валика на этом материале работайте на фрезерном столе и используйте калевочную фрезу 5 мм (3/16 дюйма). Скруглите обе кромки с одной стороны материала, затем переверните его и обработайте кромки со второй стороны. Однако с этой стороны делайте повторяющиеся проходы, вырезая профиль в материале все глубже и глубже, пока у вас не получится идеальный валик со ступенькой 10 мм (⅜ дюйма) рядом с ним.

Затем распилите заготовку на циркулярке, сохраняя часть с толщиной 10 мм (⅜ дюйма) и валиком на кромках. Распилите эту часть на рейки раскладки шириной 11 мм (7/16 дюйма).

7. Установите верхние раскладки корпуса. Действуйте так же, как при установке средней раскладки. Прикладывайте секции к корпусу и размечайте соединения на ус. Затем прибивайте на место; используйте для этих секций штифты (гвозди без шляпки). См. Вид спереди и Вид сбоку для определения мест расположения раскладок.

8. Вырежьте раскладку карниза. Это операция для циркулярки. Обратитесь к Подсказкам на тему «Выкружка на циркулярке» за подробностями настройки циркулярки и вырезания вогнутой выкружки (галтели). На этой конкретной раскладке выкружка имеет ширину 51 мм (2 дюйма).

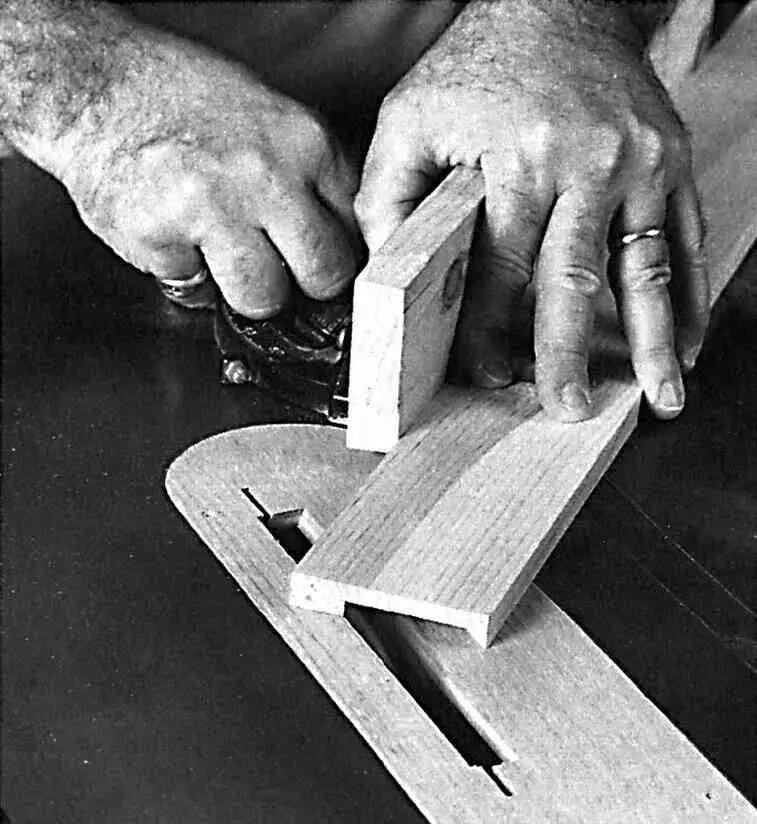

При вырезании соединения вполдерева на ус на длинной секции карнизной рамы, угловой упор должен быть установлен под 45°. Выровняйте с диском самый уголок заготовки и первым резом сделайте заплечик нахлестки. Затем отодвиньте заготовку от диска и сделайте второй проход, продолжая убирать отход с нахлеста. Третий проход должен завершить нахлест. Глубина реза, конечно, должна равняться половине толщины заготовки.

Перед собственно вырезанием профиля необходимо сделать болванки для раскладок. Склейте по пласти пару досок 32 мм (5/4 дюйма) для каждой болванки. После снятия зажимов и очистки их от засохшего клея распилите каждую заготовку на бруски сечением 45×45 мм (1·3/4× 1·3/4 дюйма), а затем спилите на каждом фаску шириной 51 мм (2 дюйма).

Вот как срезается фаска. Выставьте высоту диска примерно 64 мм (2·½ дюйма). Установите продольный упор на расстоянии 51 мм (2 дюйма) от диска. Затем наклоните диск на 45° (наклон должен быть в сторону диска). При необходимости отрегулируйте высоту диска, чтобы он не доставал до упора. Сделайте рез.

Теперь вырезайте профиль вогнутой выкружки на этом скосе фаски.

9. Вырежьте соединения рамы карниза. Вырежьте три бруска и поперечину рамы карниза по размерам, указанным в Спецификации. Затем обратитесь к фрагменту Рама карниза рисунка Проекции . Обратите внимание, что передний и боковые бруски рамы соединены внахлестку вполдерева на ус, а поперечина с боковыми брусками — шипом в гнездо.

Срежьте полдерева циркуляркой с наборным пазорезным диском. Отрегулируйте диск так, чтобы выбирать ширину примерно 16–19 мм (⅝ — ¾ дюйма) (или половину толщины материала заготовки). Сделайте пробный рез на двух деревянных обрезках, чтобы проверить пригонку.

Чтобы ничего не перепутать, разметьте заплечики нахлестки на трех заготовках. На длинной секции карниза они должны быть под 45°. На коротких заплечики перпендикулярны длине. Сделайте резы, направляя заготовки с помощью углового упора. Для удаления всего отхода с каждого нахлеста потребуется несколько резов.

После вырезания нахлестки поменяйте диск на обычный. Срежьте концы коротких секций на ус.

Отфрезеруйте гнезда с помощью коробообразного приспособления для фиксации деталей в процессе обработки. Используйте погружной фрезер с фрезой 6 мм (¼ дюйма).

Шипы вырежьте циркуляркой с помощью шипорезного шаблона, описанного в Подсказках на тему «Вырезание шиповых соединений».

10. Соберите и установите раму карниза. Приступайте к раме карниза. Склейте шиповые соединения поперечины с боковыми брусками. Затем приклейте на место переднюю секцию. Сделать соединения вполдерева на ус плотными довольно непросто; попробуйте стянуть детали угловыми зажимами, а затем добавьте параллельный винтовой зажим.

Собранный карниз должен просто лежать на верху корпуса. Его можно сместить вперед или приподнять с корпуса. Но на практике он останется там, куда вы его положили.

Для хорошей пригонки следует приложить верхнюю раскладку к корпусу и пометить, где должны быть соединения на ус, если бы вы прикрепили раскладку плотно к корпусу. Срежьте один скос, а затем сместите второй скос примерно на 2 мм (1/16 дюйма) «наружу», так чтобы раскладка была немного длиннее . Теперь срежьте скос на одном конце двух боковых секций раскладки. Не обрезайте по окончательной длине, оставьте длинными — просто срежьте один скос.
