Приклейте раскладки к карнизной раме. Сначала прикрепите длинную раскладку, выровняв ее параллельно передней кромке рамы и углубив примерно на 8 мм (5/16 дюйма). После высыхания клея добавьте две короткие раскладки. Нанесите клей на скошенные поверхности. (Раскладки можно приклеить к раме, потому что здесь клеится продольное волокно к продольному.)

После высыхания клея установите сборку на корпус. Разметьте и обрежьте как раскладки, так и раму, так чтобы все эти детали были заподлицо с задней стенкой корпуса.

1. Вырежьте детали дверки. Дверка представляет собой филеночную конструкцию, состоящую из трех перекладин, двух стоек и двух филенок (панелей). Перекладины и стойки имеют толщину 19 мм (¾ дюйма), филенки — 13 мм (½ дюйма). Поскольку перекладины и стойки могут быть сделаны из стандартного материала без склейки, обрежьте материал по размерам Спецификации.

Филенки придется склеивать. Распилите или прострогайте достаточно материала 13 мм (½ дюйма) для изготовления филенок. При отпиливании заготовок по длине делайте их на 5–7 см (2–3 дюйма) длиннее, чтобы иметь запас для подрезки и выравнивания филенок. Когда заготовки будут готовы, склейте панели филенок; порядок склейки по кромке описан в Подсказках на тему «Склейка панелей».

2. Вырежьте в перекладинах и стойках пазы для филенок. Это можно сделать разными способами: на фрезерном столе прямой фрезой 6 мм (¼ дюймов) или пазовой фрезой, фрезером без стола с пазовой фрезой или циркуляркой с пазорезным диском. При любом способе старайтесь отцентрировать пазы на кромках деталей. Стойки и верхняя и нижняя перекладина режутся только по одной кромке, средняя перекладина — по обеим.

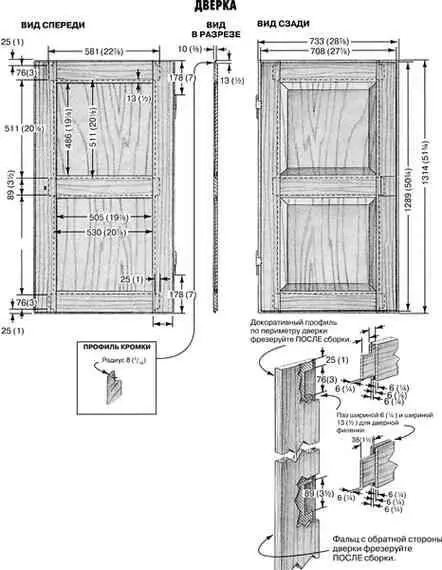

3. Отфрезеруйте гнезда. Размеры и место гнезд показаны на рисунке Дверка . Все гнезда имеют глубину 38 мм (1·½ дюйма) и расположены внутри пазов.

Используйте приспособление для вырезания гнезд, показанное в Подсказках на тему «Вырезание шиповых соединений», чтобы удерживать стойку, и вырезайте гнезда погружным фрезером с прямой фрезой 6 мм (¼ дюйма). В этих Подсказках описаны и настройка, и порядок действий.

4. Вырежьте шипы. Поскольку стойки имеют паз по всей длине, шипы на верхней и нижней перекладине должны быть ступенчатыми. Грани шипов режутся на циркулярке с помощью шипорезного шаблона, показанного в Подсказках на вышеуказанную тему. Настройте циркулярку и шаблон и сделайте соответствующие резы.

Ступеньки вырежьте ножовкой с обушком. Все, что требуется — пара резов на каждый шип.

В заключение скруглите кромки шипов напильником, для их пригонки к фрезерованным гнездам.

5. Сделайте выпуклые филенки. После высыхания клея снимите с филенок зажимы и счистите выдавленный засохший клей. Зашлифуйте филенки, затем обрежьте их до прямоугольной формы и окончательных размеров.

Задняя сторона филенок делается выпуклой для уменьшения толщины на кромках до 6 мм (¼ дюйма), чтобы кромки вошли в пазы дверной рамы. Ширина скоса, образованного выпуклостью, не играет большой роли, но глубина пазов имеет решающее значение. Обычно это можно делать на фрезерном столе, что не хуже (или даже лучше), чем на циркулярке. Но фигрейные фрезы для филенок образуют выступ (гребень) на кромке, который слишком мал для паза рамы этой дверки. (См. Подсказки на тему «Выпуклые филенки») Поэтому вам почти обязательно надо делать это на циркулярке.

В Подсказках даются подробности, но если коротко, то процедура следующая. Установите упор так, чтобы диск наклонялся от него . Расположите его на расстоянии 5 мм (3/16 дюйма) от диска. Высоту диска сделайте примерно 51 мм (2 дюйма). Наклоните диск так, чтобы самый высокий зуб был на расстоянии чуть больше 13 мм (½ дюйма) от упора. (Держа заготовку позади диска, посмотрите через диск, чтобы установить угол наклона.) Сделайте четыре необходимых реза, чтобы сформировать выпуклость каждой филенки.

Зашлифуйте все следы пиления и проверьте пригонку филенок и пазов в деталях рамы.

6. Соберите дверку. Соберите дверку в пробном варианте без клея. При необходимости подправьте соединения. Начисто зашлифуйте все детали. Вклейте шипы в гнезда, но не вклеивайте филенки в пазы, они должны иметь пространство для естественных деформаций.
