Передний брусок ставится в вырезы в двух кронштейнах, которые прибиваются к боковинам. Вырежьте кронштейны по размерам Спецификации, а затем сделайте в них вырезы под брусок для вешалок. Расположение кронштейнов показано на рисунке Разрез по A-A . Не забудьте, что вы не сможете сначала прибить кронштейны, а потом уложить на них брусок, поскольку они располагаются слишком близко к крышке.

У гардероба четыре типа различных раскладок. В самом низу по периметру проходит нижняя раскладка. Средняя раскладка находится на уровне нижней кромки перекладины дверного проема. Сверху есть две тонкие раскладки. И венчает шкаф карнизная раскладка (фактически отдельная съемная сборка).

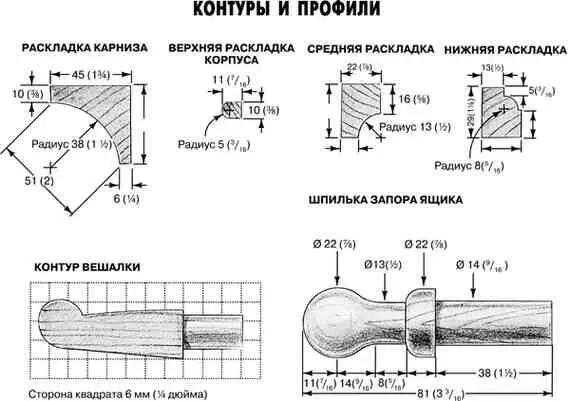

Профили этих раскладок показаны на рисунке Контуры и профили .

1. Отфрезеруйте нижнюю раскладку. Сначала подготовьте материал. Боковые секции сделаны из материала 22×29 мм (⅞ × 1·⅛ дюйма), который легко получить распиловкой или строганием из материала 32 мм (5/4 дюйма), который обычно имеет толщину 27 мм (1·(1/16) дюйма). Но фронтальный отрезок должен быть сечением 29×41 мм (1·⅛ × 1·⅝ дюйма), поэтому его надо будет распилить из материала 38 мм (6/4 дюйма) или 51 мм (8/4 дюйма) либо склеить из материала 25 мм (1-by) или 32 мм (5/4 дюйма). В любом случае приготовьте материал с требуемыми размерами и нарежьте его длиннее сантиметров на 5 (пару дюймов), чем указано в Спецификации.

Отфрезеруйте валик на фрезерном столе. Используйте калевочную фрезу 8 мм (5/16 дюйма).

2. Установите нижнюю раскладку. Фронтальная секция нижней раскладки должна иметь около своих концов вырезы под стойки фронтальной рамы, и, кроме того, иметь на самых концах срезы на ус. Подробности см. на рисунке Вид снизу .

Вырезы размечайте, приложив раскладку к корпусу и делая метки по внутренним кромкам стоек. Обязательно отцентрируйте секцию, чтобы иметь достаточный запас с обеих сторон корпуса. (И кромка с валиком должна быть сверху.) Разметьте глубину выреза, как показано на Виде снизу рисунка Проекции . По этим меткам закончите разметку с помощью угольника. Сделайте вырезы электролобзиком.

Теперь срежьте на ус концы передней секции. Приложите ее по месту и пометьте по внешним кромкам боковин. Срежьте скосы. Прибейте раскладку на место.

Срежьте скосы на одном конце обеих секций. Приложите каждую к корпусу и проверьте пригонку соединения на ус фронтальной и боковых секций. (Заготовки должны быть достаточно длинными, чтобы прямоугольно обрезанные концы выступали за пределы корпуса.) При необходимости подрежьте секции, чтобы получить удовлетворяющую вас пригонку. Затем разметьте и обрежьте боковую секцию по длине. Прибейте к корпусу штампованными финишными гвоздями 51 мм (6d). В заключение прибейте к корпусу фронтальную секцию.

3. Прикрепите ножки. Пока корпус все еще лежит на козлах на своей задней стенке, прибейте к нему ножки штампованными финишными гвоздями 51 мм (6d).

4. Отфрезеруйте среднюю раскладку. Как можно видеть из образца профиля, средняя раскладка представляет собой брусок 22×29 мм (⅞ × 1·⅛ дюйма) с проходящей по кромке галтелью (вогнутая выкружка) радиусом 13 мм (½ дюйма). Подготовьте материал по требуемым размерам и нарежьте из него фронтальные и боковые секции с запасом по длине. Отфрезеруйте профиль фрезером со столом, используя галтельную фрезу 13 мм (½ дюйма) или фрезу для полукруглого паза 25 мм (1 дюйм).

5. Установите среднюю раскладку. Как уже упоминалось, раскладка выровнена с нижней кромкой перекладины дверного проема. Приложите фронтальную секцию к корпусу, галтелью вниз, и разметьте для соединения на ус. Срежьте на ней скосы (на обоих концах) и скосы на боковых секциях (на одном конце каждой).

Прибейте фронтальную секцию на место и приложите боковые, чтобы проверить пригонку соединений на ус. При необходимости подрежьте, а затем прибейте раскладку к корпусу штампованными финишными гвоздями 51 мм (6d).

6. Отфрезеруйте верхние раскладки. Они очень тонкие, гибкие и хрупкие. Вам трудно будет вырезать валик на тонких рейках из материала 10 мм (⅜ дюйма). Есть много альтернатив этому, но вот способ, который помог мне: отфрезеруйте валик 10 мм на обеих кромках материала толщиной 25 мм (1-by) и шириной 51 мм (2 дюйма), а затем распилите его.
