Билл Хилтон - Мебель для дома своими руками. Приемы работы и подробные чертежи

7. Подрежьте кромки дверки. После демонтажа зажимов и очистки от выдавленного засохшего клея подрежьте сборку, чтобы уменьшить ее размеры до окончательных и обеспечить ее прямоугольность. Не уверены в своих возможностях поперечно пилить на циркулярке такой большой объект, как дверь? Выравнивайте ее прямоугольность фрезером. Выберите самую ровную длинную кромку в качестве базовой. Для направления фрезера установите упор под прямым углом к этой кромке. Используйте прямую фрезу самого большого диаметра из тех, что у вас есть, и снимите с нее то минимальное количество материала, которое обеспечит вашу цель — гладкая, ровная кромка. Действуя от этой базовой кромки, подрежьте верхнюю и нижнюю кромки дверки. Затем, при необходимости, подрежьте оставшуюся длинную кромку, действуя от подрезанных верхней и/или нижней кромки.

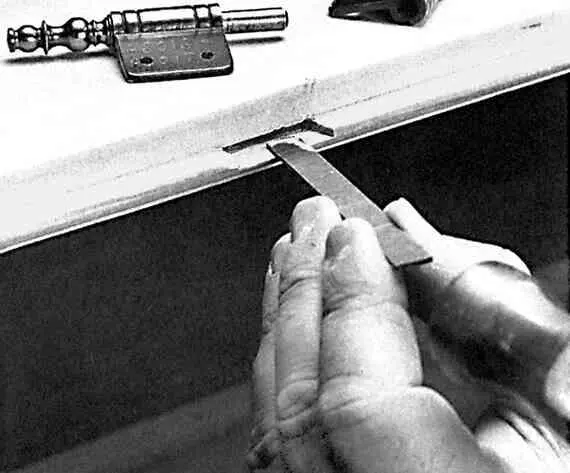

Установка петель на дверку гардероба — довольно грубая столярная работа. Здесь в фальце уже сделана зарезка под карту петли и начинается работа с прорезью. Пробойник из стальных обрезков не имеет сужающейся режущей кромки; торец сделан тупым и прямоугольным. Вероятно, вы извлечете из прорези несколько древесных волокон, но в основном вы будете ломать и сминать древесину, выдавливая в ней прорезь. (Вы видите обе части петли лежащими на дверке. Деталь со стержнем ставится на корпус, другая — на дверку.)

Когда дверка стала прямоугольной, воспользуйтесь фрезером с фальцевой фрезой, чтобы вырезать на кромках фальц по всему периметру, как показано на фрагменте Вид в разрезе рисунка Дверка . Затем проверьте пригонку дверки к корпусу. При необходимости расширьте фальц, чтобы получить должную пригонку.

В заключение установите калевочную фрезу 8 мм (5/16 дюйма) в патрон фрезера на фрезерном станке и отфрезеруйте профиль кромки по периметру дверки. Из-за фальца у подшипника фрезы не будет опоры, поэтому используйте упор фрезерного стола, чтобы направлять рез.

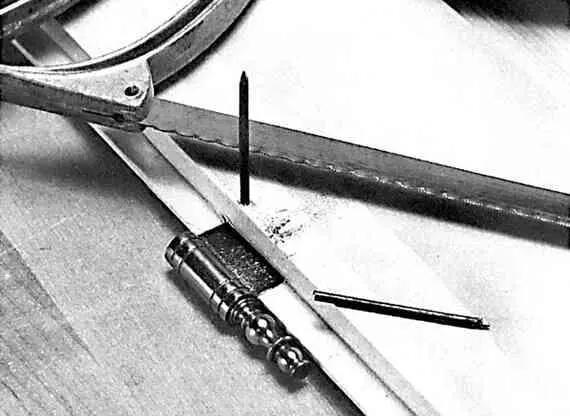

Здесь хорошо видна уже почти завершенная установка. Петля на месте, крепежные гвозди забиты через стойку дверной рамы с ее внешней стороны. Один гвоздь срезан заподлицо. Если не сможете срезать гвоздь заподлицо, сровняйте его напильником.

8. Навесьте дверку. У дверки оригинала очень необычные петли, которые установлены очень необычным способом. (Интересно, что оба экземпляра из этой коллекции, которые я отнес к амишской мебели, имеют одинаковые петли, установленные одинаковым способом.) Единственное место из тех, что я знаю, где продаются такие петли, это Paxton Hardware (см. Спецификацию), и они называют их «парламентскими». Их преимущество в том, что вы можете легко снять дверку, просто сняв ее с петель. Одна карта (створка), со стержнем, крепится на корпусе, вторая — на дверку.

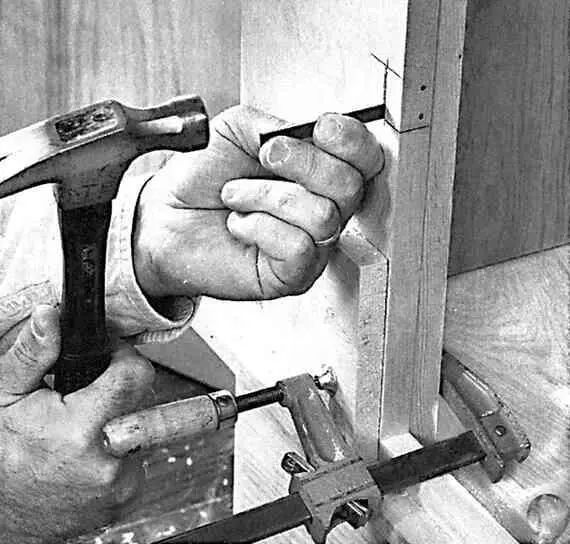

Прорезь под карту петли в корпусе делается теми же «инструментами» и способами. Зажимы фиксируют деревянный обрезок с внутренней стороны корпуса в качестве опоры того места, где пробивается прорезь, для минимизации выровов древесины (все же они появятся в небольшом количестве). Продолжайте пробивать и пробовать, пока прорезь не станет достаточно широкой (длинной) для карты петли.

В этом проекте петли смонтированы так, как Paxton , я уверен, совсем не предусматривал.

Сначала установите петли на дверку. По рисункам определите места и разметьте их на дверке. Стамеской сделайте зарезку в основании фальца вокруг внутренней стороны дверки. Глубина зарезки должна соответствовать толщине карты. Очевидно, что карта шире фальца, поэтому следующим шагом вы должны продолбить узкий паз внутрь кромки дверки, как показано на фото. Для этого используйте пластинку длиной 5–7 см (2–3 дюйма) из стальной полосы 3×10 мм (⅛ × ⅜ дюйма). Обработайте рабочий торец пластины на точиле так, чтобы он был тупым и прямоугольным. Забивайте этот «пробойник» в кромку дверки, ломая и сминая древесину сосны и создавая прорезь. Это грубо, но работает. Когда прорезь готова, вы прикладываете к ней карту петли и с силой вставляете ее в прорезь так, чтобы шарнир петли плотно прилегал к кромке округлого профиля дверки.
