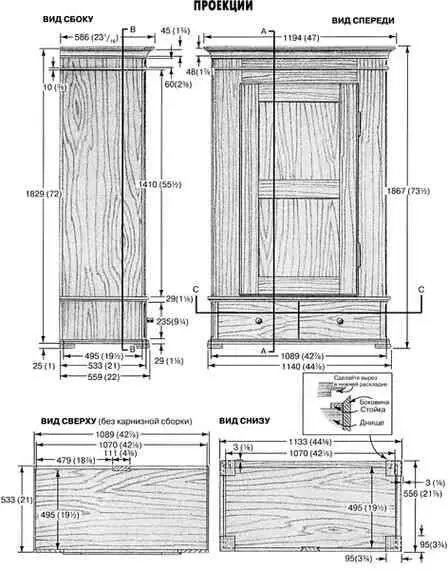

Я решил использовать соединения в фальц вместо ласточкина хвоста, как показано на фрагменте Разрез по B-B рисунка Проекции . Фальцы можно вырезать на циркулярке с помощью наборного пазорезного диска, но я полагаю, что легче — при размерах боковин — сделать это фрезером. Направляйте фрезер с помощью таврового угольника или бокового упора, используя прямую фрезу 19 мм (¾ дюйма).

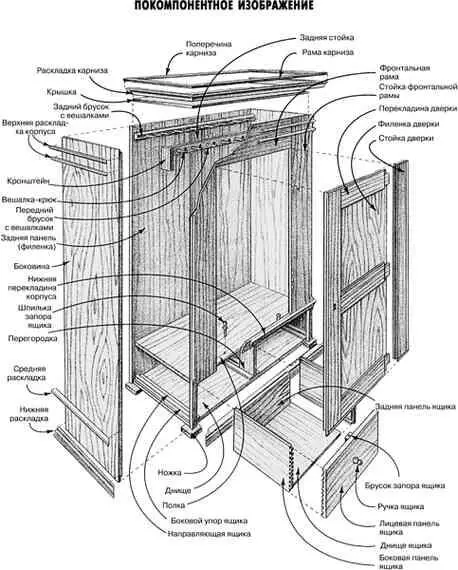

4. Вырежьте соединения задней стенки. Задняя стенка состоит из двух задних панелей и задней стойки. Панели крепятся к стойке врезкой шпунтом, и эта сборка накладывается на корпус, образованный крышкой, днищем и боковинами. Поскольку стойка толще панелей, то в крышке, днище и полке должны быть соответствующие вырезы под нее.

Начните с вырезания паза шириной и глубиной 10 мм (⅜ дюйма) в каждой кромке стойки. Пазы должны быть отцентрированы на кромке.

Эту операцию можно делать фрезером со столом, на пазодолбежном станке или на циркулярке с пазорезным диском.

Затем сделайте фальцы на панелях — на одной кромке каждой. Размеры фальца: 10×10 мм (⅜ × ⅜ дюйма). Если потребуется пригнать шип к пазу, сделайте его чуть глубже.

Последним шагом в изготовлении соединений задней стенки будут вырезы в крышке, днище и полке для задней стойки. Разметьте их и вырежьте электролобзиком.

5. Соберите корпус и заднюю стенку. Соедините крышку, днище и боковины с помощью клея и гвоздей 51 мм (6d). (Хотя оригинал, видимо, собран на деревянных нагелях, использовать гвозди гораздо проще, и они не заметны после отделки.) Во время забивания гвоздей вы можете использовать угловые зажимы.

Приклейте заднюю стойку к кромкам вырезов под нее в крышке и днище. Затем забейте по паре штампованных гвоздей 64 мм (8d) через каждый конец в корпус. После этого установите на место панели и прибейте их к корпусу штампованными финишными гвоздями 51 мм (6d).

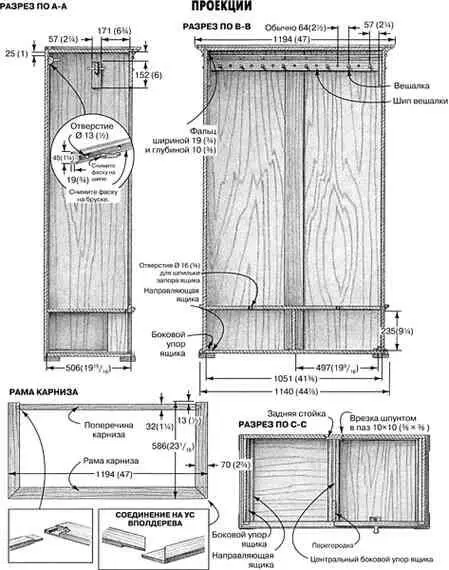

6. Установите направляющие и полку ящика. Штампованными финишными гвоздями 48 мм (4d) прикрепите направляющие и боковые упоры. Расположите их, как показано на фрагменте Разрез по B-B и C–C рисунка Проекции .

Положив корпус на заднюю сторону, расположите и смонтируйте полку. Зафиксируйте ее угловыми зажимами и прибейте штампованными финишными гвоздями 51 мм (6d) через боковины. Установите на место перегородку и закрепите ее гвоздями, забитыми через полку и днище. Поднимите корпус с задней стороны и забейте 3–5 гвоздей через сборку задней стенки в полку.

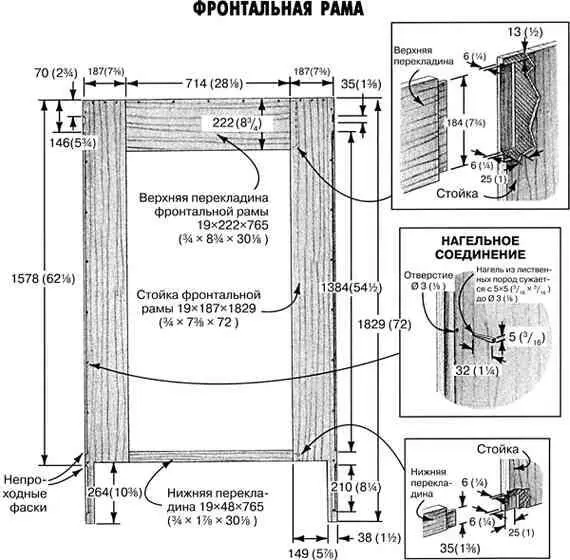

7. Вырежьте соединения фронтальной рамы. Детали фронтальной рамы крепятся шиповыми соединениями. Общие рекомендации по вырезанию таких соединений можно найти в Подсказках на тему «Вырезание шиповых соединений». Размеры для различных соединений показаны на рисунке Фронтальная рама .

Для фрезерования гнезд закрепите заготовку в приспособлении, показанном в Подсказках .

Шипы вырезайте на циркулярке с помощью шаблона для шипов, который показан в Подсказках . Вырежьте шипы соответствующих размеров, затем напильником скруглите углы для пригонки к фрезерованным гнездам.

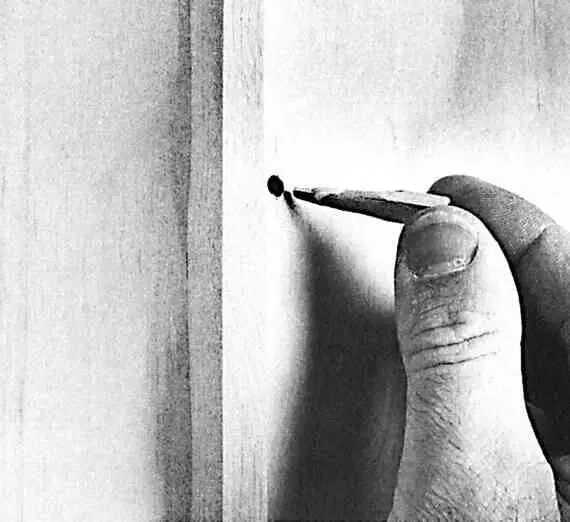

Вот как должен выглядеть нагель для фронтальной рамы. Распилите материал прямоугольного сечения на болванки, затем ножом сострогайте утоньшение к одному концу. Нанесите на суженную часть капельку клея и вставьте нагель в отверстие. Несколькими ударами молотка забейте его на место.
