И нужно помечать не просто название деталей. Подумайте: каждый ящик имеет четыре шиповых соединения. Когда вы делаете ласточкины хвосты фрезером, то два их четырех соединения надо вырезать на левой стороне шаблона, а два — на правой. И их нельзя перепутывать.

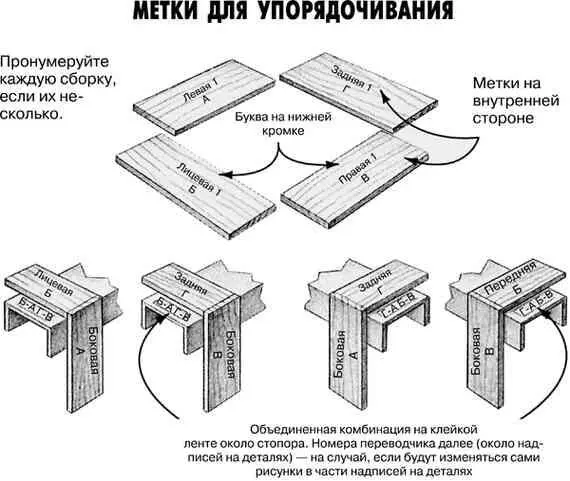

Самая простая система пометок, с которой я встречался, показана на рисунке. Здесь немного разных меток, но места, куда вы их помещаете, так же важны, как и сами метки. Метки показывают, которая сторона внутренняя и, таким образом, какая сторона будет внешней при помещении в шаблон. Буквы всегда связаны с конкретной деталью. Каждая буква располагается у нижней кромки детали, показывая, какая кромка должна упираться в стопор шаблона. На самом шаблоне вы помечаете две двухбуквенные комбинации около каждой пары стопоров, как показано на рисунке. Зажимая деталь в шаблон, ориентируйте буквы в сторону стопоров и проверяйте комбинацию. Если она не совпадает с двумя помеченными, то вы на неправильной стороне шаблона.

Первое, что надо делать при подготовке любого соединения по кромке, это фугование кромок соединяемых досок. Отфуговать доски можно легко и быстро на фуговальном станке, но если у вас его нет, то может помочь фрезер с прямой фрезой. При наличии соответствующего шаблона он выполнит специальную операцию по подготовке двух (или более) досок к соединению по кромке (сплачиванию). Хорошо спланированное и хорошо выполненное фрезерованное соединение по кромке в конечном итоге станет незаметным.

Если кратко, то техника следующая: вы закрепляете зажимами поверх первой заготовки упор и, направляя опорную плату фрезера по упору, снимаете с заготовки примерно 2 мм (1/16 дюйма). Затем вы надежно фиксируете вторую заготовку непосредственно напротив первой. Направляя фрезер вдоль того же упора — вы его не сдвигали, — вы подрезаете вторую заготовку и получаете на ней такую кромку, которая является инверсным отображением кромки, отфрезерованной на первой заготовке. Две доски должны соединиться идеально.

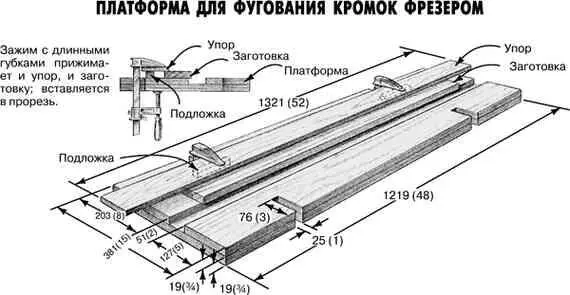

Для использования этой техники необходимы платформа для фрезерования кромок и упор. Вы можете сделать это из трети листа качественной фанеры 19 мм (¾ дюйма). У меня длина такого шаблона составляет 120 см (4 фута), что достаточно для той работы, которую я делал с применением этой техники. Но вы ограничены только размерами фанеры.

Используйте любой фрезер, какой у вас есть, но машина мощностью 1,5 л. с. с фиксированной опорной платой подойдет идеально. Если возможно, используйте прямую фрезу большого диаметра с хвостовиком 13 мм (½ дюйма).

1. Отфрезеруйте кромку на первой доске. Для фугования фрезером под соединение по кромке двух досок положите одну из них на более широкую часть платформы. Установите на нее упор и отрегулируйте его положение на доске так, чтобы срезать не более 2 мм (1/16 дюйма) материала. Зафиксируйте заготовку и упор зажимами на платформе. (Если заготовка узкая, возможно, потребуется сделать упору подложку; и заготовка, и упор должны быть надежно зафиксированы так, чтобы ничто из них не могло сдвинуться.)

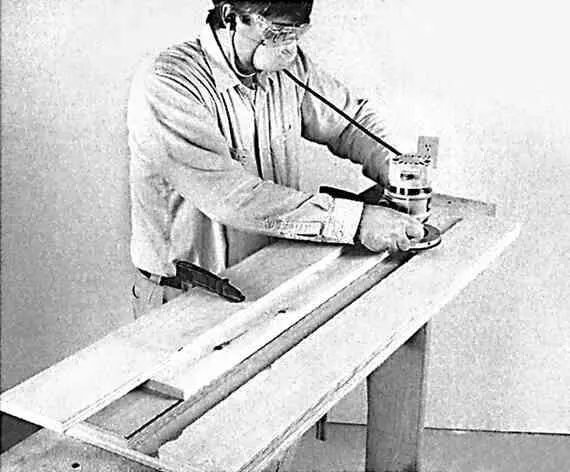

Станьте так, чтобы упор был перед вами, как показано на фото Шаг 1. Фрезеруйте справа налево, прижимая фрезер к упору в процессе перемещения фрезера. Проверьте кромку. Если она не совсем ровная, прямоугольная или чистая, сместите упор и сделайте второй проход.

2. Отфрезеруйте кромку на первой доске. Когда первая доска готова, оставьте ее там, где она есть. Не двигайте ни ее, ни упор. Просто уложите вторую доску вдоль противоположной стороны платформы, параллельно первой доске. Между досками нужно оставить зазор, который на 2 мм (1/16 дюйма) — если быть совсем точным, на 1,6 мм — меньше диаметра используемой вами фрезы. Установили зазор? Зафиксируйте зажимами вторую доску.

Теперь фрезер будет лежать на двух досках. Фреза помещаться между ними не должна (если помещается — проверьте зазор!).

Для фрезерования второй доски станьте на то же место, как до этого. Но на этот раз ведите фрезер слева направо. В процессе прохода прижимайте его к упору. Делайте рез одним непрерывным движением. Если по какой-то причине вы прервете рез, то, скорее всего, он получится неаккуратным. Конечно, можно спасти работу, просто закончив рез, после чего немного сместить доску и попробовать снова.
