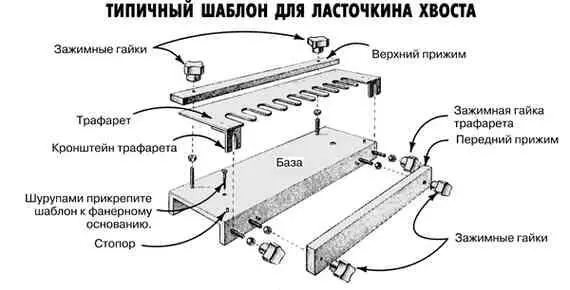

Типичный шаблон для ласточкина хвоста в полупотемок, такой как показанная на фото модель 92870 фирмы Bosch, состоит из металлической базы с двумя прижимами (прижимными планками) для фиксации заготовок и трафарета в форме гребенки, который направляет фрезер при одновременном резе обеих заготовок. (Дилеров компании Bosch можно найти в Интернете.) Отличия шаблонов разных фирм и разных моделей в основном сводятся к качеству их материалов и точности изготовления и сборки. Самые дешевые делаются из штампованных деталей, которые имеют тенденцию гнуться и коробиться, имеют слабую резьбу, которая легко срывается, и гайки-барашки, от которых болят пальцы. У показанной модели фирмы Bosch жесткая база из прессованного алюминия и долговечный трафарет из бакелита. Его большие прижимные винты-барашки не утомляют пальцы при длительных работах по вырезанию шипов. У некоторых шаблонов есть дополнительные гребенки, которые позволяют вырезать ласточкин хвост 6 мм (¼ дюйма) с полупотемком вдобавок к стандартному варианту 13 мм (½ дюйма), а также ящичные (обычные) шипы 13 мм (½ дюйма).

Помимо шаблона вам нужен фрезер, фреза для ласточкина хвоста (обычно 13 мм (½ дюйма) с углом 14°) и направляющая втулка (обычно с наружным диаметром 11 мм (7/16 дюйма), которая ограничивает вас фрезой с диаметром хвостовика 6 мм (¼ дюйма)). Поскольку вы должны устанавливать фрезу после установки упора для шаблона, то имеет смысл использовать фрезу с длинным хвостовиком, такую, например, как фреза длиной 57 мм (2·¼ дюйма) компании Cascade Tools (800-235-0272) с номером по каталогу C1432. Из фрезеров лучше всего подойдет модель мощностью 1–1,5 л. с. с фиксированным основанием. Погружной режим не нужен в этой операции, а большая мощность не имеет большого — а то и вообще никакого — значения.

Здесь, шаг за шагом, показано, как настроить фрезер и шаблон для вырезания шипов.

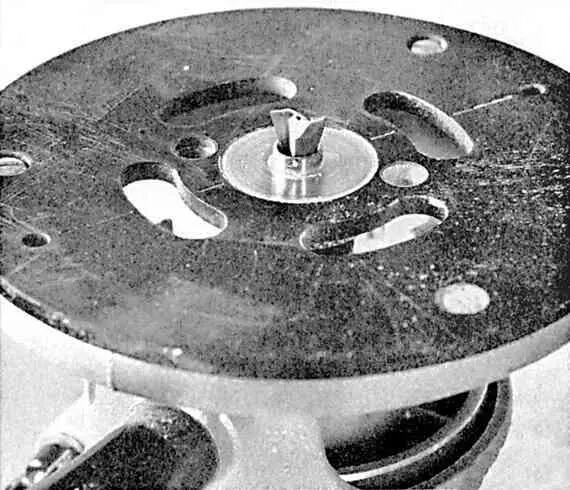

1. Настройте фрезер. Установите на основание направляющую втулку 11 мм (7/16 дюйма). Затем отрегулируйте фрезер так, чтобы зажимной патрон фрезера был относительно близко к втулке, и аккуратно вставьте фрезу с хвостовиком 6 мм (¼ дюйма). Затяните патрон. Первое, что вы заметите, вставляя вашу фрезу 13 мм (½ дюйма) для ласточкина хвоста через направляющую втулку 11 мм (7/16 дюйма) в патрон фрезера, это то, что самая большая часть фрезы не проходит через втулку.

Затем отрегулируйте глубину. Когда вы это делаете, рукой медленно поворачивайте фрезу, чтобы убедиться, что фреза не касается втулки. Большинство направляющих втулок сделаны из стали, и втулка может повредить фрезу при их контакте. Обычная глубина составляет 13 мм (½ дюйма), но инструкции вашего шаблона могут указывать другое значение.

Шаг 1

2. Настройте шаблон. Большинство шаблонов нужно крепить на фанерном основании толщиной 19 мм (¾ дюйма), которое затем можно зафиксировать зажимами на верстаке. Очевидно, что шаблон должен устанавливаться на краю верстака, так чтобы панель ящика или корпуса можно было зажать в шаблоне.

3. Зафиксируйте заготовку зажимами в шаблоне. Заготовки надо зажимать в шаблоне особым образом. Деталь с проушинами (ответными шипами) — передняя панель ящика — зажимается сверху шаблона. Деталь с шипами (трапециевидными шипами) — боковая панель ящика — спереди шаблона. Деталь с проушинами должна упираться к пласти детали с шипами. Торец детали с шипами должен быть заподлицо с верхней поверхностью детали с проушинами, как показано на фото Шаг 3.

Вот самый простой способ сделать это. Примерно расположите деталь с шипами, заведомо приподняв ее верхний торец над шаблоном. Вдвиньте деталь с проушинами в шаблон и плотно пристыкуйте к детали с шипами. Надежно зажмите. Теперь ослабьте зажимы детали с шипами и опускайте ее, пока ее торец не станет вровень с другой деталью. Надежно зажмите и ее.

Обе детали должны быть прижаты к стопорам в виде регулировочных шпилек. Эти стопоры задают смещение деталей относительно друг друга, равное ровно 11 мм (7/16 дюйма). Именно на эту величину они должны быть смещены, чтобы кромки собранного соединения были заподлицо. У каждого шаблона есть такие стопоры — они регулируются, если у шаблона больше одного трафарета — пара слева и пара справа. На этот раз используйте пару слева.
