Все следы пиления зашлифуйте или зациклюйте.

6. Соберите дверки. Для пробы соберите дверки без клея. Если надо, дополнительно пригоните соединения. Окончательно зашлифуйте все детали. Затем соберите и склейте собранные дверки. Вклеивайте шипы в гнезда, но не вклеивайте филенки в пазы — они должны иметь немного свободы для естественных деформаций.

7. Навесьте дверки. Первым делом убедитесь, что они хорошо подходят к своим проемам. Зазор по всему периметру должен составлять примерно 2 мм (1/16 дюйма). При необходимости подстрогайте дверки.

Петли врезаются в опоры, а на дверках ставятся на поверхности. Стамеской сделайте зарезки, затем установите петли.

Для удержания дверок в закрытом состоянии мы использовали шариковые защелки-фиксаторы диаметром 8 мм (5/16 дюйма). Защелка устанавливается на кромке стойки рамы дверки, примерно на 25 мм (1 дюйм) ниже ручки. Ответная планка ставится на центральной стойке.

1. Вырежьте детали. В этой конструкции много выдвижных ящиков, и при этом трех разных размеров. На этой стадии сделайте только пять ящиков — два, которые на виду, и три, закрытые правой дверкой. Хотя размеры этих двух видов ящиков разные, конструкция у них одинаковая.

Обратите внимание, что лицевые панели вырезаны из материала 19 мм (¾ дюйма), боковые и задние панели из материала 13 мм (½ дюйма), а днища — из материала 9 мм (⅜ дюйма). Распилите и/или прострогайте материалы до нужных толщин панелей и днища. Для днища склейте по кромке соответствующие доски по размерам, указанным в Спецификации. Используйте тот же подход, что при склейке дверных филенок.

Обрежьте по длине и ширине детали в соответствии с размерами. Хотя вам не обязательно помечать каждую деталь, это помогает в организации работ. Деталей очень много.

2. Отфрезеруйте ласточкины хвосты. Лицевые и боковые панели соединены шипами ласточкин хвост в полупотемок. У оригинала шипы вырезаны, конечно, вручную. На нашей репродукции мы резали их фрезером. Используйте фрезу для ласточкина хвоста 13 мм с конусом 14° и шипорезный шаблон. Подробности настройки и использования такого шаблона изложены в Подсказках на тему «Фрезерование ласточкина хвоста».

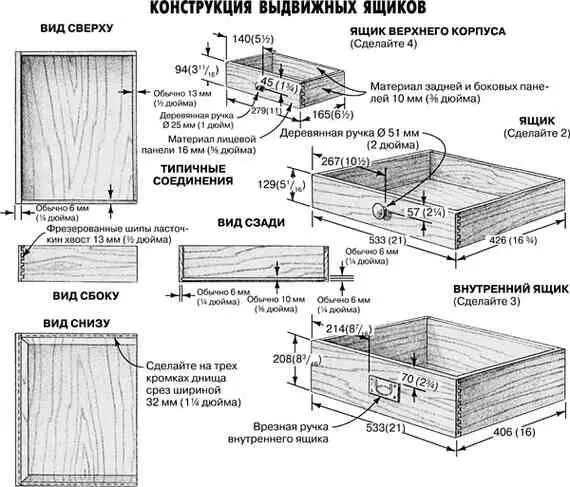

3. Вырежьте паз для днища. Как показано на рисунке Конструкция выдвижных ящиков , их днища вставляются в паз шириной и глубиной 6 мм (¼ дюйма), отфрезерованный в лицевой и боковых панелях. Вырежьте паз прямой фрезой 6 мм (¼ дюйма) фрезером со столом.

4. Сделайте днище. Панели для днищ вы уже склеили. После очистки от засохшего выдавленного клея зашлифуйте их. Толщина панелей 10 мм (⅜ дюйма), а пазы для них только 6 мм (¼ дюйма) шириной. Поэтому у днища с трех сторон надо срезать фаску, чтобы уменьшить толщину у кромок. Сделать это можно циркуляркой, как в случае дверных филенок.

5. Соберите ящик. Вырезав соединения и зашлифовав детали, продолжайте сборку. Приклейте боковые панели к лицевой панели. Вдвиньте днище в пазы. Установите на место заднюю панель и забейте в нее через боковые панели по два-три штифта (гвоздя без шляпки) с каждой стороны. Для фиксации днища забейте через него пару штифтов в заднюю панель.

6. Установите ручки. У двух ящиков верхней части корпуса деревянные ручки диаметром 51 мм (2 дюйма), которые можно купить или заказать во многих местах. По центру лицевых панелей на расстоянии 57 мм (2·¼ дюйма) от верхней кромки просверлите отверстия и установите эти ручки.

На внутренних ящиках установлены так называемые врезные ручки, которые мы заказывали по почте. (См. Спецификацию.) Для такой ручки нужно сделать вырез глубиной 13 мм (½ дюйма). Проще всего сделать это по трафарету. Вырежьте его из куска оргалита или фанеры. Уже имея у себя ручку , а не просто «по картинке из каталога», вырежьте в трафарете отверстие правильных размеров и в правильном месте. Установите на фрезер упор для работы с трафаретом, вставьте соответствующую фрезу, точно установите глубину, а затем отфрезеруйте углубление.

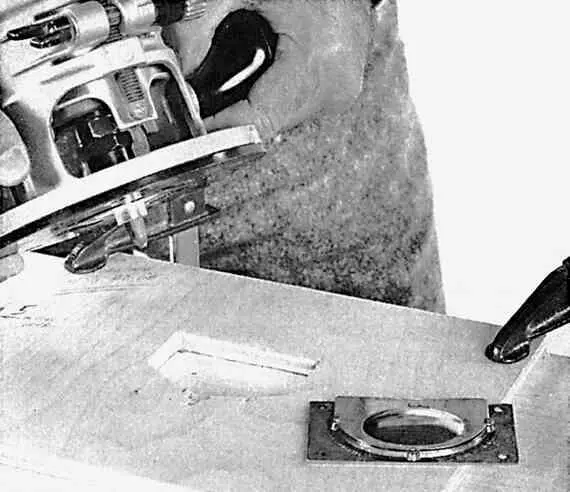

Задняя часть ручки, устанавливаемой на внутренних ящиках, показана здесь. Вы можете видеть, почему должно быть вырезано углубление в лицевой панели. В куске фанеры вырежьте отверстие по размерам элементов ручки и используйте этот шаблон для направления фрезера c упором для работы по трафарету и галтельной фрезой. Вырежьте углубление такой глубины, чтобы внешняя поверхность ручки была заподлицо с поверхностью лицевой панели.
