16. Смонтируйте боковины. Теперь, когда все внутренние детали надежно приклеены и прибиты, можно закрывать конструкцию. Начните с прибивания боковин к опорам. Используйте финишные гвозди 51 мм (6d). Шляпки заглубите и зашпаклюйте.

17. Прибейте на место заднюю стенку. Задняя стенка образуется досками произвольной ширины и толщиной 13 мм (½ дюйма), соединенными по кромке в четверть. Придайте материалу требуемую толщину. Распилите его поперечно по нужной длине. Затем пазорезным диском сделайте на обеих кромках всех досок фальц глубиной 6 мм (¼ дюйма) и шириной 10 мм (⅜ дюйма). Вырежьте фальц на одной пласти первой кромки, затем переверните доску и вырежьте второй фальц на другой пласти.

Прибейте доски к верхним и нижним перекладинам. Поскольку ни задняя стенка, ни перекладины не особенно толстые, используйте для этого гвозди без шляпки (штифты) 25 мм (1 дюйм).

Точеные ножки оригинала относятся к классу ножек, известных западной публике как «ножки-луковицы». Они, похоже, сделаны из тополя, так что для нашей репродукции мы тоже выбрали тополь. Их изготовление требует мастерства опытного токаря. Если необходимо, склейте материал из тополя, так чтобы получить бруски с сечением 70×70 мм (2·¾ × 2·¾ дюйма) для точения. Для вытачивания ножек см. их контур на рисунке Профили .

Если вы не токарь, то можете заказать точеные ножки у компании Osborne Wood Products в Токкоа, штат Джорджия (800-849-8876). Ножки в этом стиле (номер по каталогу 4100), которые делает Osborne , наиболее близки ножкам оригинала по размеру и по форме.

1. Вырежьте детали. Спецификация дает размеры. Детали рамы имеют толщину 19 мм (¾ дюйма), поэтому могут быть вырезаны из материала 32 мм (5/4 дюйма). (Вы должны уметь вырезать две доски толщиной 10 мм (⅜ дюйма) из каждой доски материала толщиной 32 мм (5/4 дюйма).) В Подсказках на тему «Склейка панелей» есть схема самодельных зажимов, которые особенно хорошо подходят для склейки тонких материалов.

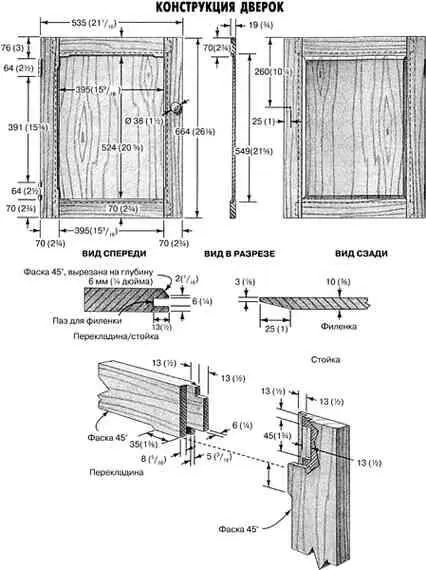

2. Сделайте пазы в перекладинах и стойках. Филенка «свободно плавает» в пазах шириной 6 мм (¼ дюйма) и глубиной 13 мм (½ дюйма) в перекладинах и стойках. Вырежьте пазы циркуляркой или прямой фрезой на фрезерном столе. Паз смещен от центра кромки материала, как подробно показано на рисунке Конструкция дверок .

Один рез для настройки другого

Можно эффективно использовать паз под филенку в деталях рамы дверки для настройки положения бокового упора и расположения заготовки в шипорезном шаблоне. Зафиксировав в шаблоне деталь с пазом, опустите фрезу — при выключенном, конечно, фрезере — в паз, и вы получите должное положение фрезера относительно шаблона. Сдвиньте боковой упор к кромке шаблона и застопорите упор.

3. Вырежьте гнезда и шипы. Гнезда можно отфрезеровать с помощью приспособления, использованного для гнезд рам каркаса. Нужна прямая фреза 6 мм (¼ дюйма). Гнезда смещены, как пазы под филенку.

Вырежьте шипы не циркулярке, используя ваш шипорезный шаблон. Поскольку гнезда смещены, должны быть смещены и шипы. Это означает, что надо вырезать одну грань на каждой детали, затем перенастроить продольный упор циркулярки перед вырезанием второй грани.

После формирования шипов сделайте на каждом ступеньку ножовкой с обушком. Напильником скруглите углы, чтобы шипы подошли к гнездам.

4. Сделайте фаски на перекладинах и стойках. Как показано в Конструкции дверок , на перекладинах и стойках есть непроходные фаски вдоль внутренних кромок. Соберите рамы без клея и разметьте границы фасок.

Поскольку подшипник фрезы для фасок может попасть в паз для филенки, вам придется снимать эти фаски с использованием фрезерного стола, направляя фрезер вдоль упора. Берите конусную фрезу 45°.

5. Сделайте филенки. После склейки и обрезания по размеру двух филенок вам остается только сделать на них выпуклость. Поскольку лицевая сторона филенки плоская, то выпуклость делается только для пригонки к пазу кромок филенки. У оригинала ширина скосов примерно 25 мм (1 дюйм). Между скосом и пластью нет никаких дополнительных элементов профиля. Срезайте скосы циркуляркой.

Расположите продольный упор так, чтобы диск был наклонен от него. Поднимите диск немного больше 25 мм (1 дюйм). Установите упор так, чтобы у поверхности стола он отстоял от внутренней поверхности диска на 6 мм (¼ дюйма). Наклоните диск так, чтобы верхний зуб отстоял от упора на 10 мм (⅜ дюйма). Эта настройка должна дать нужный скос. Если пробный рез подтвердит ее правильность, вырежьте филенки.
