7. Вставьте ящики в корпус. При необходимости подстрогайте боковые панели или верхние кромки.

1. Вырежьте детали. Открытое пространство между корпусом и верхним корпусом я называю «галереей». Оно ограничивается крышкой (столешницей) корпуса, боковинами галереи и задней стенкой галереи.

Все эти детали должны быть склеены из относительно узких досок. Крышка и боковины сделаны из материала толщиной 19 мм (¾ дюйма), а задняя стенка из материала 13 мм (½ дюйма). Распилите и/или прострогайте материал, как положено, затем обрежьте по длине и ширине и склейте для получения панелей с размерами, указанными в Спецификации.

2. Вырежьте профиль на кромке крышки. У крышки (столешницы) на кромке вырезан профиль, который называют «четвертной валик с полочкой». Для фрезерования этого профиля на верхней поверхности используйте фрезу соответствующей конфигурации. Затем переверните крышку и закончите вырезанием валика вдоль нижней кромки. На этом проходе контролируйте рез с помощью бокового упора, поскольку поверхность, по которой можно было бы вести подшипник валиковой фрезы, была срезана предыдущей фрезой (для четвертного валика с полочкой).

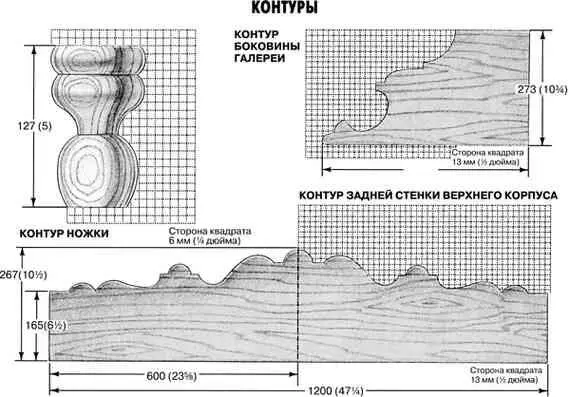

3. Вырежьте контуры боковин. Контур «завиток» наиболее заметен в профилях боковин галереи, но у них на задних кромках есть также и фальцы под заднюю стенку галереи, и декоративный валик, отфрезерованный вдоль их нижних кромок.

Валики фрезеруйте валиковой фрезой 5 мм (3/16 дюйма). Фальцы делайте шириной 13 мм (½ дюйма) и глубиной 10 мм (⅜ дюйма).

Теперь увеличьте контур для резьбы, сделав полноразмерный трафарет/шаблон из бумаги или картона. Перенесите контур на заготовки. Вырежьте электролобзиком и тщательно зашлифуйте обрезанные кромки.

4. Соберите среднюю галерею. Детали просто сколачиваются финишными гвоздями 51 мм (6d). Шляпки заглубите и зашпаклюйте.

Поставьте галерею на корпус и также прибейте ее. Шляпки заглубите и зашпаклюйте.

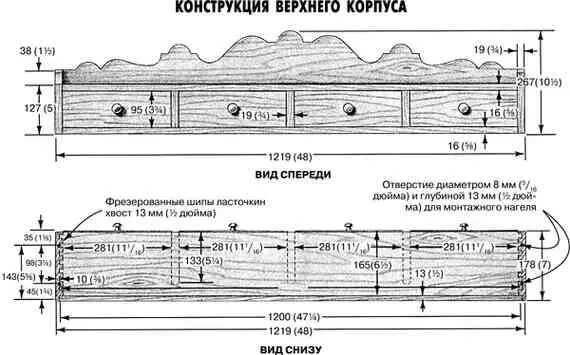

В заключение разметьте и просверлите отверстия диаметром 8 мм (5/16 дюйма) под нагели для крепления верхнего корпуса. В каждой боковине галереи по два таких отверстия: одно на расстоянии 45 мм (1·¾ дюйма) от задней стенки, другое на расстоянии 143 мм (5·⅝ дюйма) от задней стенки.

1. Вырежьте детали корпуса. К деталям относятся: крышка и днище, перегородки, задняя стенка и боковины верхней галереи. Боковины, боковины верхней галереи и перегородки должны вырезаться из материала 19 мм (¾ дюйма) по размерам, указанным в Спецификации.

Материал крышки и днища должен быть распилен или простроган до толщины 16 мм (⅝ дюйма). Материал для задней стенки — до толщины 13 мм (½ дюйма). При необходимости — в случае задней стенки это вполне вероятно — склейте узкие доски в панель нужной ширины.

2. Сделайте фальцы на боковинах. Боковина на 13 мм шире крышки и днища так чтобы задняя стенка накладывалась на крышку и днище и ее торцевое волокно закрывалось боковинами. На задних кромках боковин вырежьте фальцы глубиной 10 мм (⅜ дюйма) и шириной 13 мм (½ дюйма).

3. Отфрезеруйте ласточкины хвосты. Крышка и днище присоединяются к боковинам шипами ласточкин хвост в полупотемок. Как и другие шипы проекта, у оригинала они были вырезаны вручную, а у репродукции фрезером. Используйте то же оборудование и настройку, которые были использованы для ласточкиных хвостов выдвижных ящиков.

Однако — и это БОЛЬШОЕ однако — крышка и днище имеют трапециевидные шипы, что означает, что они идут перед шипорезным шаблоном. И поскольку они длиной почти метр 120 см (4 фута), вам придется поднимать шаблон. Высота стандартного верстака не подойдет.

4. Соберите корпус. Склейте вместе боковины, крышку и днище. Вдвиньте на место перегородки заподлицо с передними кромками корпуса и через крышку и днище забейте в них финишные гвозди 38 мм (4d). Заглубите шляпки и зашпаклюйте их.

5. Вырежьте заднюю стенку. Задняя стенка — один из ярких элементов серванта. Увеличьте образец контура задней стенки, сделав трафарет, чтобы перевести его на заготовку. Вырежьте контур электролобзиком и очень тщательно зашлифуйте обрезанную кромку.
