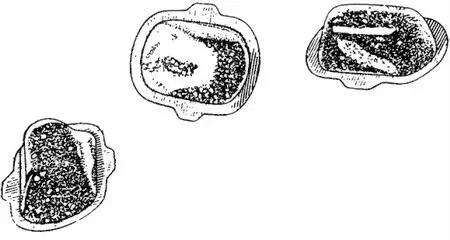

Рис. 19. Дополнительные заряды

Обратить внимание.Гильза вышибного патрона должна вылетать вместе с миной. В тех случаях, когда шляпка гильзы и оболочка капсюля остаются в казеннике, может произойти осечка при следующем выстреле (они закрывают боек).

33. Дополнительные пороховые заряды(рис. 19) помещены в сгорающие при выстреле футляры. Эти футляры укрепляются при подготовке мины к стрельбе своими ушками в прорези перьев стабилизатора. При выстреле дополнительные заряды воспламеняются от газов вышибного патрона.

Номера зарядов.Полный заряд при стрельбе из 82-мм миномета включает вышибной патрон и шесть дополнительных зарядов. В зависимости от количества дополнительных зарядов, применяемых при стрельбе на разные дальности, различают следующие номера зарядов:

а) нулевой— только вышибной патрон;

6) № 1 — вышибной патрон и один дополнительный заряд;

в) № 2, 3, 4, 5, 6 — вышибной заряд и два, три, четыре, пять и шесть дополнительных зарядов.

34. Подготовка мин к стрельбе заключается:

а) во ввинчивании головных взрывателей (производится на складе);

б) в установке вышибных патронов (на складе или минометчиками перед стрельбой);

в) в укреплении минометчиками дополнительных зарядов, которые выдаются минометчикам в пеналах, носимых в лотках вместе с минами, из расчета по четыре заряда на каждую мину.

35. Вставка дополнительных зарядовв стабилизаторы производится перед выстрелом, на огневой позиции миномета, по команде «Заряд такой-то». При этом количество дополнительных зарядов определяется по таблице стрельбы, соответственно дальности.

36. Дымная мина применяетсядля ослепления противника. Она отличается от осколочной мины тем, что вместо разрывного заряда снаряжается дымной смесью. Головка корпуса этой мины окрашена краской белого цвета, корпус — зеленой о цвета.

37. В минометной двуколке перевозится 10 лотков с 30 осколочными или дымными минами.

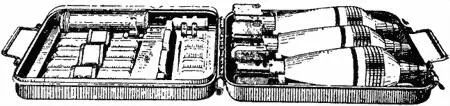

38. Лотки для мин(рис. 20) предназначаются для переноски мин расчетом и для перевозки в минометной двуколке. Лоток вмещает три снаряженные мины, пенал с двенадцатью дополнительными зарядами и малый пенал с запасным вышибным патроном.

Рис. 20. Лоток для мин

39. Минометная двуколка(рис. 21) предназначается для перевозки на походе:

а) миномета, разобранного на три части (ствол, двунога-лафет и опорная плита);

б) 10 лотков с минами (осколочными или дымными);

в) ящика «ЗИП» — минометного;

г) малой опорной плиты (для мерзлого и твердого грунта);

д) суточной дачи фуража;

е) комплекта конской принадлежности;

ж) комплекта «ЗИП» для двуколки;

з) лопаты и лома.

В стрелковых частях упряжь к двуколке одноконная. В кавалерийских частях разрешается приделать валекдля пристяжной лошади. Для больших подъемов и крутых спусков имеются лямкидля дополнительной тяги (или торможения) усилиями минометного расчета.

Рис. 21. Минометная двуколка

40. Вьюки для переноски миномета и лотков.

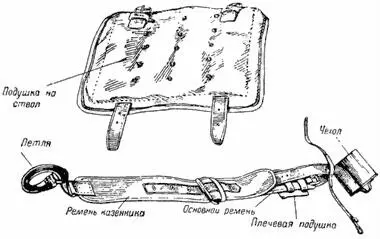

Вьюк № 1(рис. 22) для переноски ствола миномета состоит из: петлина ствол, дульного чехла, основного ремня, ремня казенника, подушки на ствол, плечевых подушек.

Вьюк № 2(рис. 23) для переноски двуноги-лафета состоит из подушкис плечевыми ремнями, ремнями для крепления двуноги к подушке и плечевых подушек.

Рис. 22. Вьюк для переноски ствола миномета

Вьюк № 3(рис. 24) для переноски опорной плиты состоит из подушкис плечевыми ремнями, ремнями для крепления опорной плиты к подушке и плечевых подушек.

Вьюк для переноски лотков с минами(рис. 25) состоит из подушки с плечевыми ремнями, ремнями для крепления двух лотков и плечевых подушек.

41. Конские минометные вьюкипредназначены для горнострелковых частей.
