Разрывной зарядсостоит из сильно действующего дробящего взрывчатого вещества.

Стабилизаторобеспечивает устойчивость мины в полете. Он состоит из трубки и трех пар перьев. В стенке трубки просверлено 18 отверстий, через которые при выстреле вырываются пороховые газы вышибного патрона, воспламеняющие дополнительные заряды.

В перьях стабилизатора сделаны вырезы, в которые вкладываются дополнительные зарядыушками своих футляров.

30. Головной взрыватель(рис. 15) назначается для взрыва разрывного заряда мины при ударе о препятствие.

Рис. 14. Осколочная мина

Части взрывателя(рис. 16): а) корпус,в котором собраны все части; б) ударный механизм, состоящий из ударникас жалом и пружиной, оседающего цилиндрас пружиной, крышки ударника («папиросы»), верхнего шарика-предохранителя, трех боковых шариков-предохранителей, предохранителя; в) предохранительный колпачок,навинчиваемый на корпус взрывателя спереди и свинчиваемый перед стрельбой; г) детонатор с капсюлем— помещается внизу корпуса взрывателя так, что жало ударника находится над капсюлем.

Рис. 15. Взрыватель М-1

а — взрыватель с колпачком, б — колпачок снят, взрыватель подготовлен к выстрелу, в — взрыватель взведен

31. Работа частей головного взрывателя. При хранении(рис. 16) взрывателя части его находятся в следующем положении: 1) ударник не взведен, пружина его в поджатом состоянии; 2) оседающий цилиндр удерживается на месте верхним шариком-предохранителем; 3) пружина оседающего цилиндра поджата; 4) боковые шарики-предохранители удерживают ударник на месте, а сами удерживаются стенками оседающего цилиндра и корпуса; 5) предохранительный колпачок навинчен на корпус взрывателя доотказа.

Перед выстреломпредохранительный колпачок свинчивается с корпуса.

Очень важно:после свинчивания предохранительного колпачка обратить внимание на выступающую из-за головки взрывателя крышку ударника (папиросу). На ней не должно быть видно красной кольцевой полосы, нанесенной красной краской. Если кольцо видно, взрыватель взведен, и стрелять такой миной нельзя — получится взрыв при выстреле.Такие мины уничтожаются подрывом.

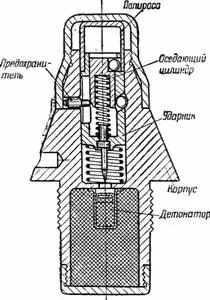

Рис. 16. Взрыватель М-1 (положение частей до выстрела)

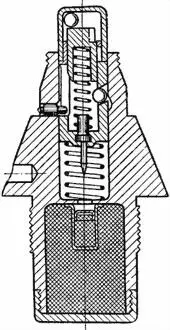

Рис. 17. Взрыватель М-1 (положение частей на полете)

В момент выстрела:оседающий цилиндр по инерции сжимает свою пружину и оседает вниз, вытесняя своим скосом стержневой предохранитель; освобожденный верхний шарик-предохранитель выпадает из своего гнезда внутрь крышки ударника (папиросы); вслед за этим на полете (рис. 17) пружина оседающего цилиндра подает его вверх доотказа, и освобожденные боковые шарики-предохранители выпадают внутрь ударника; в тот же момент разбирается пружина ударника и взводит его (отодвигает вверх доотказа).

При ударе о препятствиеударник сжимает свою пружину и резко продвигается внутрь; жало ударника накалывает капсюль, и мина мгновенно взрывается на поверхности (земля, снег и т. п.).

Рис. 18. Вышибной патрон

82. Вышибной патрон(рис. 18) служит для воспламенения дополнительных зарядов и для выбрасывания мины при стрельбе. Он вставляется в трубку стабилизатора.

Части патрона:а) картонная гильзас двойной стенкой; б) латунная шляпка гильзы с капсюлемв) пороховой заряд; г) пыж,закрывающий порох сверху.

При опускании мины в канал ствола хвостом вниз капсюль вышибного патрона натыкается на боек на дне казенника, и порох вышибного патрона воспламеняется. Газы вырывают стенки гильзы и прорываются через отверстия трубки стабилизатора в казенник ствола. Если в стабилизатор оставлены дополнительные заряды, они воспламеняются, давление увеличивается, начальная скорость возрастает, а с ними увеличивается и дальность стрельбы.
