а) исправить установку указателя угломерной шкалы, для чего отвинтить винты указателя и совместить риску указателя с делением угломерной шкалы 30–00;

б) ослабить гайку барабанчика, установить шкалу делением «0» против указателя и снова закрепить гайку; проверить правильность наводки.

23. Выверка продольного уровня:

а) поставить прицел на 10–00;

б) установить указатель контрольного минометного квадранта на деление 45;

в) установить контрольный минометный квадрант на середину дульного среза ствола;

г) придать стволу миномета угол 45° при помощи подземного механизма по контрольному квадранту;

д) проверить положение пузырька продольного уровня; при выверенном уровне пузырек должен быть на середине.

Если пузырек уровня окажется не на середине, его следует вывести на середину, вращая маховичок барабанчика прицела.

Затем: а) исправить установку указателя и совместить риску его с делением 10–00;

б) ослабив гайку маховичка барабанчика прицела, установить шкалу барабанчика делением «0» против указателя и снова закрепить гайку; проверить правильность установки уровней.

24. Выверка поперечного уровня:а) проверить положение пузырька поперечного уровня вертлюга (уровень вертлюга должен быть выверен), при этом пузырек поперечного уровня прицела также должен быть на середине;

б) при несоответствии положения уровней устранить это несоответствие в поперечном уровне прицела, для чего вывинтить на один-два оборота верхний винт корпуса поперечного уровня и, освободив на полоборота нижний винт, передвинуть уровень до совмещения его пузырька с серединой. После этого закрепить винты, следя, чтобы пузырьки уровней вертлюга и прицела были строго на середине.

Минометный прицел МП-1

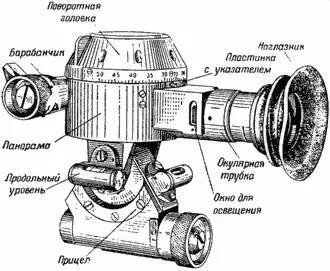

25. Минометный прицел МП-1(рис. 13) служит для наводки миномета в цель.

Части прицела:а) панорама; б) прицел.

26. Панорамаслужит для горизонтальной наводки миномета. Она состоит из: а) корпуса; б) поворотной головки; в) барабанчика; г) окулярной трубки; д) оптической системы.

Корпусслужит для соединения наружных частей панорамы и помещения оптической системы. Он имеет: пластинкус указателем для угломерной шкалы; окнодля освещения прицельных нитей ночью; продольный уровеньдля придания миномету углов возвышения.

Поворотная головкаслужит для установки угломерной шкалы на нужное деление. На своей оси она может вращаться в пределах 120°.

Головка имеет: а) угломерную шкалу, разделенную на 40 делений, занумерованных цифрами от 10 до 50; цена каждого деления равна 100 угломерным делениям; угломерная шкала служит для установки поворотной головки с точностью 1-00; б) лапки для вращения головки рукой; в) внутри — отражательную призму.

Рис. 13. Прицел МП-1

Барабанчикслужит для вращения поворотной головки. Он имеет: а) ручку-выключатель для освобождения головки панорамы от барабана; б) кольцо с дополнительной угломерной шкалой, разделенной на 100 делений, занумерованных через 10 делений; цена одного деления равна одному делению угломера; эта шкала служит для установки поворотной головки с точностью до одного деления угломера (0-01); кольцо закреплено на оси барабанчика винтом; в) указатель для установки шкалы барабанчика; г) маховичок для вращения барабанчика.

Окулярная трубкаслужит для помещения окулярных стекол (линз). При наводке без противогаза муфта наглазника выдвигается доотказа назад, при наводке в противогазе — доотказа вперед.

27. Прицелслужит для придания необходимых углов возвышения. Он имеет одинаковое устройство с минометным прицелом МП-82, но к нему прикреплен поперечный уровень.

Примечание. При стрельбе из минометов, кроме описанных прицелов, может применяться обычный угломер-квадрантсо шкалой прицела на квадранте (см. рис. 1).

28. Выверка прицела МП-1производится так же, как прицела МП-82. Точка наводки должна быть удалена не менее чем на 1000 м.

29. Осколочная мина (рис. 14) состоит из: корпуса с центрующим утолщением; разрывного заряда, заполняющего внутреннюю полость корпуса; стабилизатора,в котором помещается вышибной патрон.

Корпус миныпри взрыве дает большое число поражающих осколков. Сверху корпус имеет навинтованное очко для ввинчивания взрывателя, а снизу — для ввинчивания трубки стабилизатора; канавки центрующего утолщения не допускают прорыва пороховых газов при стрельбе.
