НКО СССР - Наставление по стрелковому делу (НСД-40 82БМ) 82-мм батальонный миномет

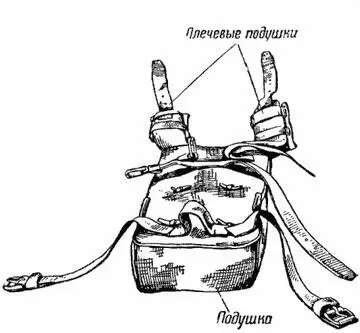

Рис. 23. Вьюк для переноски двуноги-лафета

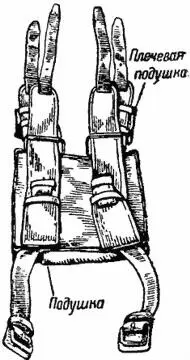

Рис. 24. Вьюк для переноски опорной плиты

Рис. 25. Вьюк для переноски лотков

Комплект состоит из четырех конских вьюков:

№ 1— для ствола, двуноги, опорной плиты и банника (рис. 26 и 27);

№ 2— для ящика «ЗИП» и пяти лотков с осколочными минами (или четырех лотков и малой опорной плиты) (рис. 28 и 29);

№ 3и 4— для шести лотков с минами каждый (рис. 30 и 31).

Кроме того, на каждый вьюк укладываются комплект конской принадлежности, суточная дача фуража и два стэка, предназначенные для дополнительной тяги (или торможения) усилиями минометного расчета на больших подъемах и крутых спусках.

42. Запасные части, инструмент и принадлежность «ЗИП»(рис. 32, 33, 34) возятся в ящике в минометной двуколке. В горнострелковых частях — на конском вьюке.

Разборка миномета

43. Разборка миномета производится для чистки, устранения неисправностей и замены неисправных частей.

Расчету разрешается:

а) снимать прицел;

б) отделять ствол от опорной плиты;

в) свинчивать казенник;

г) отделять ствол от двуноги-лафета;

д) разбирать амортизатор при замене поломанных пружин.

Все остальные механизмы разбираются только в мастерских.

44. Снять прицел:вращая маховичок, ослабить винт, крепящий прицел к вертлюгу; вытянуть прицел из паза вертлюга вверх; осмотреть прицел и обтереть его насухо; уложить прицел в коробку.

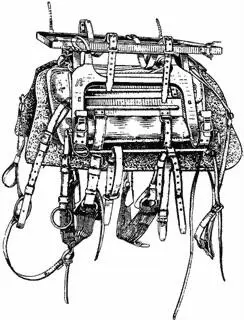

Рис. 26. Конский минометный вьюк № 1

Рис. 27. Конский минометный вьюк № 1 в походном положении

Рис. 28. Конский минометный вьюк № 2

Рис. 29. Конский минометный вьюк № 2 в походном положении

Рис. 30. Конский минометный вьюк № 3

Рис. 31. Конский минометный вьюк № 3 в походном положении

Рис. 32. Ящик с ЗИП 82 БМ-37

Рис. 33. Ящик полкового ЗИП 82 БМ-37

Рис. 34. Запасные части, инструмент и принадлежность (ЗИП 82 БМ-37):

1 — ключ № 2-И; 2 — ключ № 1-И; 3 — жестянка на 0,4 кг жидкой смазки (сб. 3-ж); 4 — вилка для сбрасывания мин (сб. 9-Ю); 5 — жестянка на 0,4 кг густой смазки (сб. 1-ж); 6 — вкладная доска в сумку для инструмента; 7 — сумка для инструмента (сб. 1-Я); 8 — щетка: 9 — динамоэлектрический фонарь; 10 — наплечник (сб. 8-Ю); 11 — экстрактор; 12 — отвертка 4-И; 13 — ключ 8-И; 14 — масленка (сб. 2-ж); 15 — ломик; 16 — ключ для бойка (сб. 3-И); 17 — сумка (футляр) для прицела МП-1 (сб. 3-Я); 18 — рукавицы (правая и левая) (сб. 7-Ю)

45. Отделить ствол от опорной плиты, отвинтить казенник и отделить ствол от двуноги-лафета (миномет обр. 1937 г.):

Рис. 35

а) удерживая двуногу за вертлюг, отвинтить на несколько оборотов поджимной винт наметки и отвести головку винта вправо, откинуть наметку влево; приподнять ствол, повернуть его вокруг своей оси на 90° и отделить ствол от плиты;
